带4K FHD摄像模组的小型四旋翼飞行器

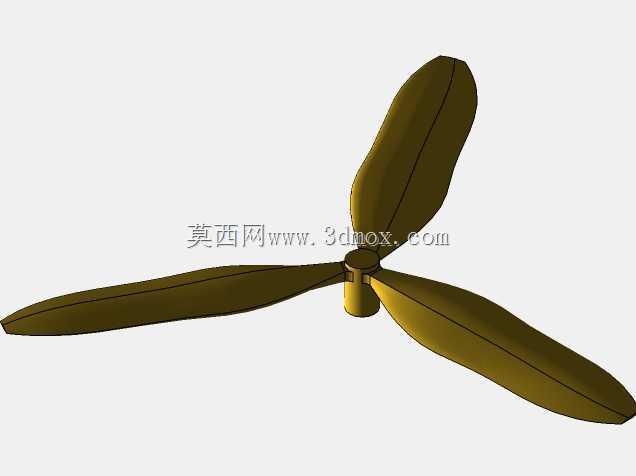

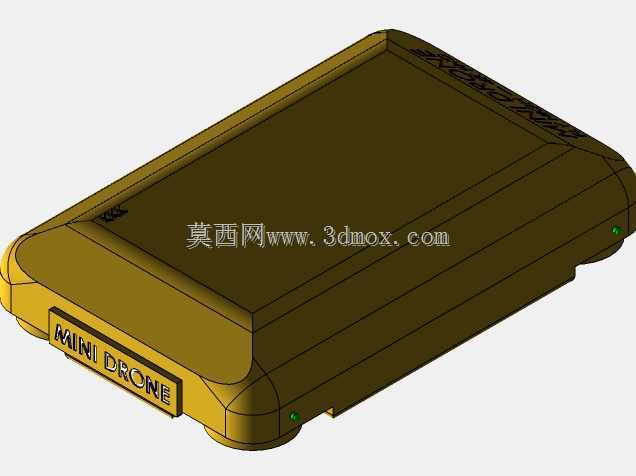

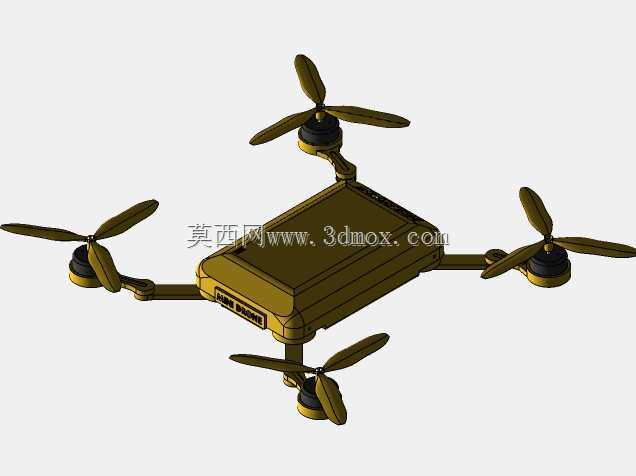

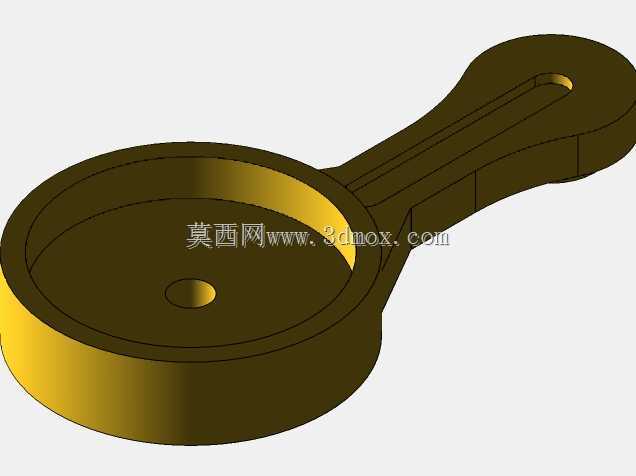

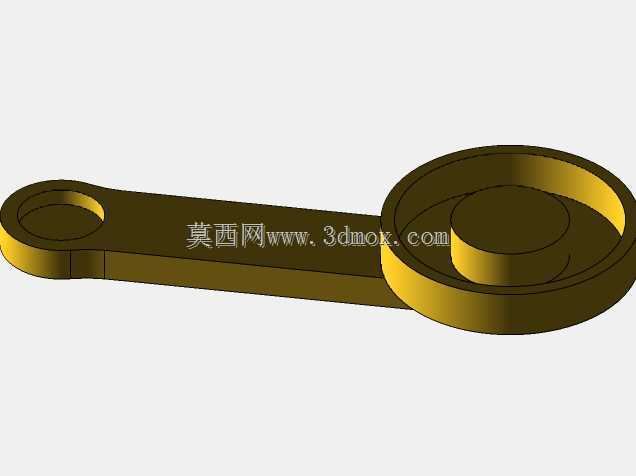

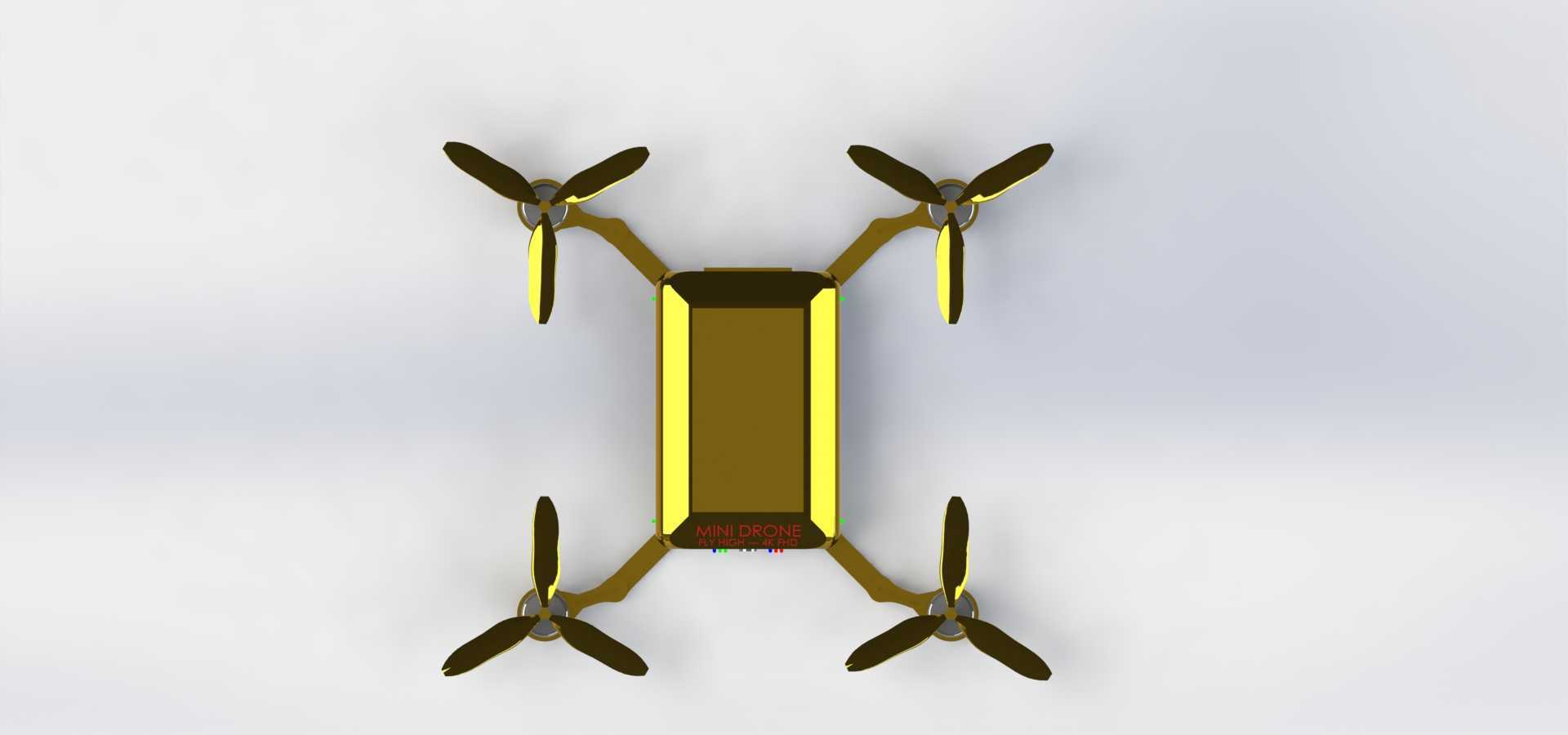

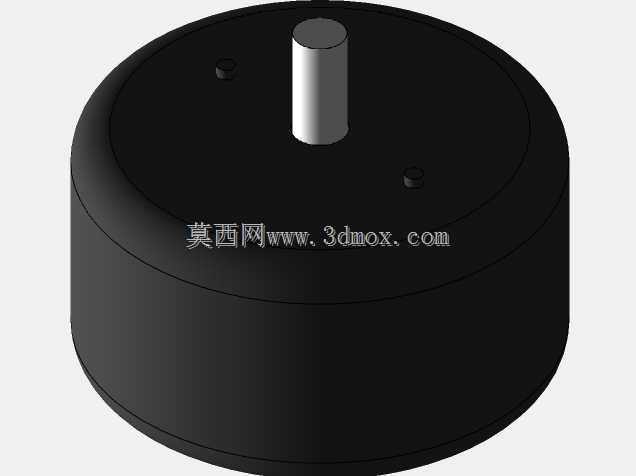

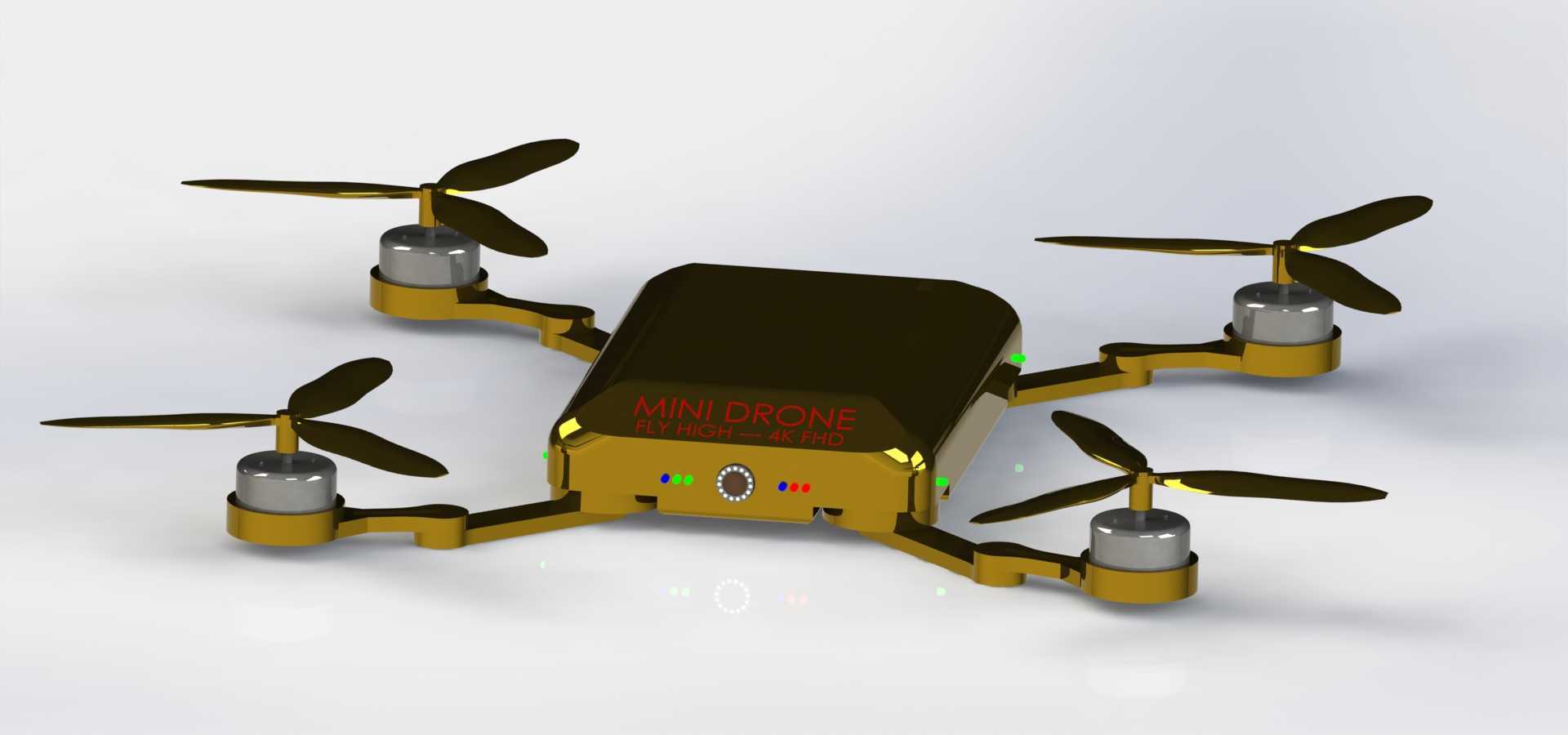

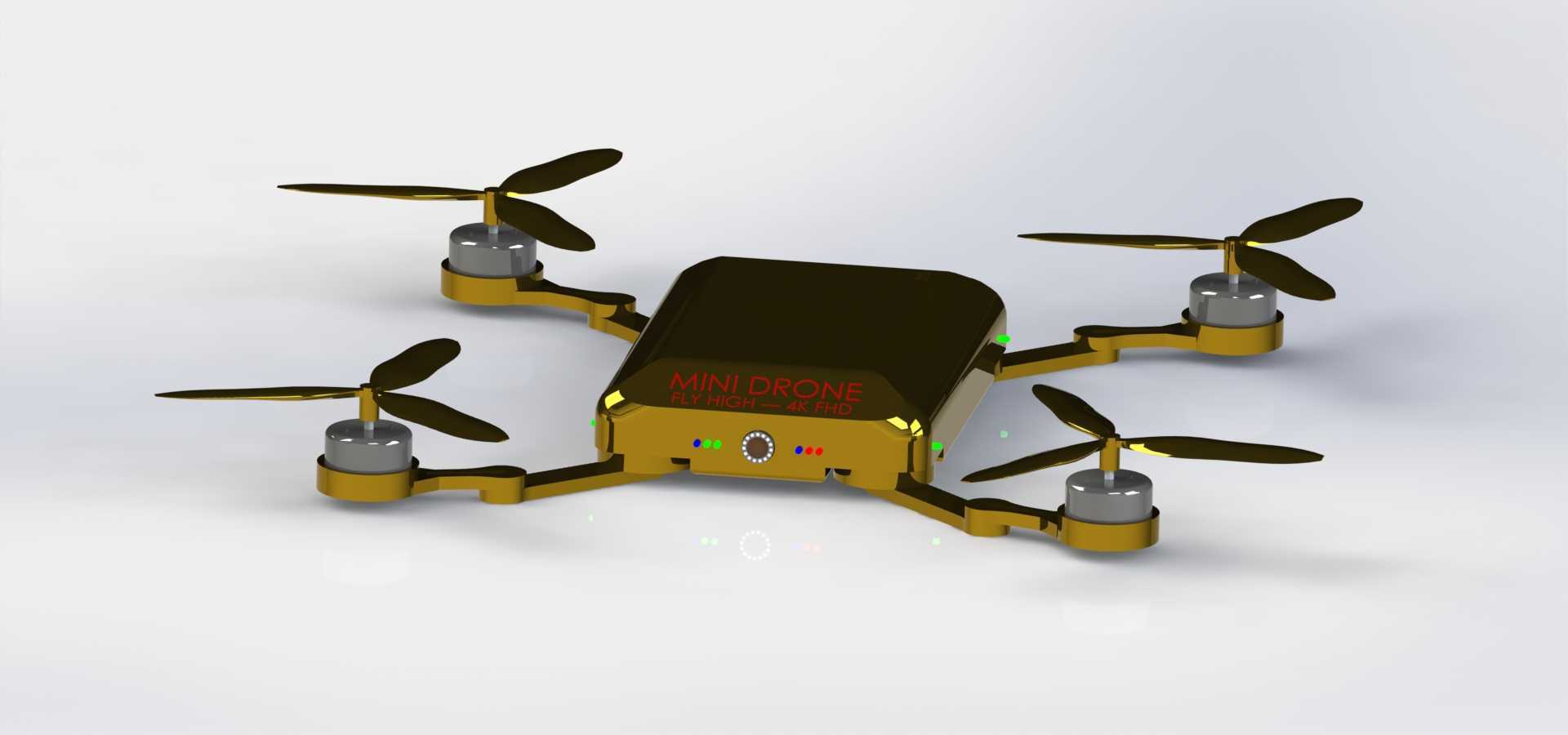

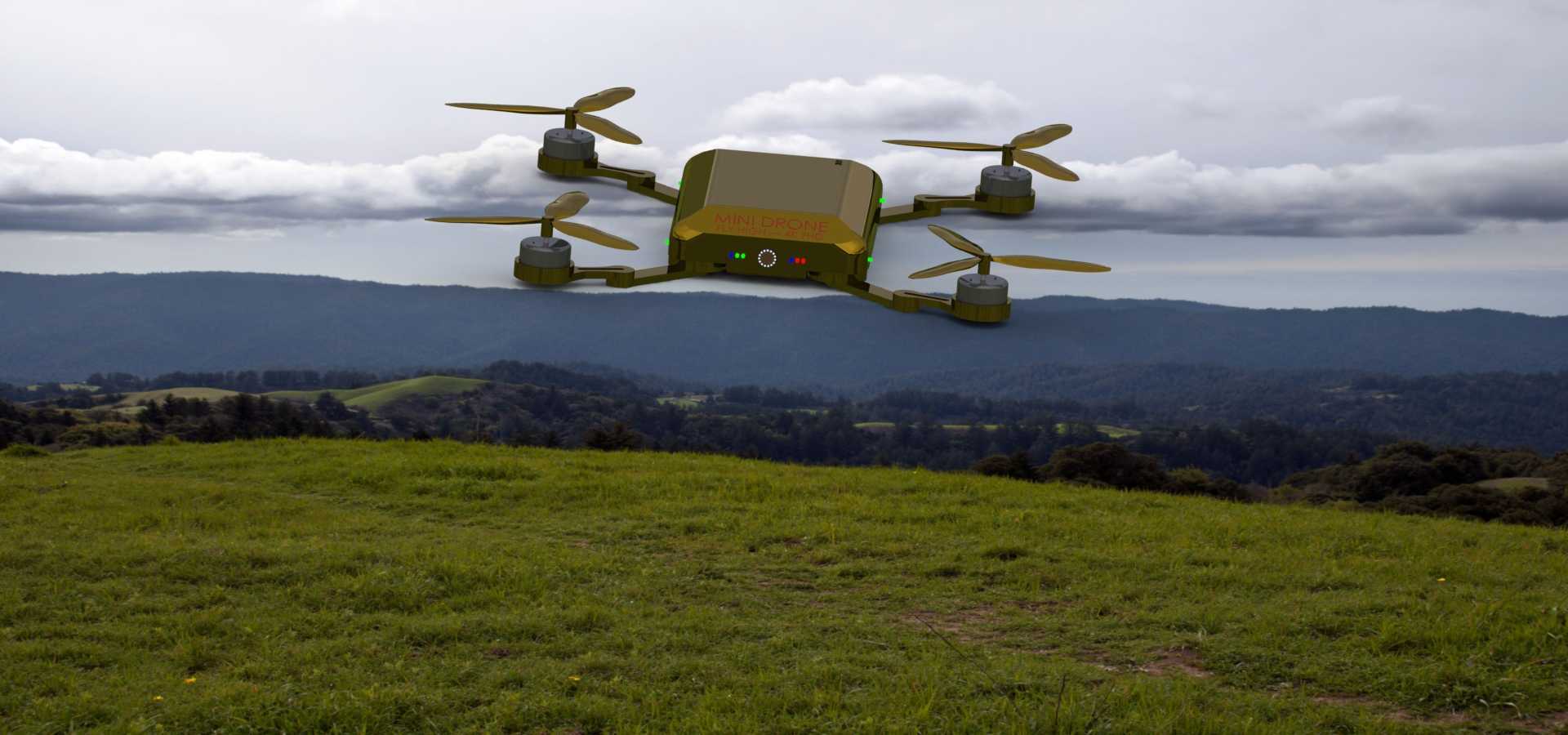

这款小型四旋翼飞行器的设计，首先围绕近景轻量化航拍的实际使用场景展开，日常可用于狭小空间内的设备巡检、室内场景素材采集、个人近距航拍创作等场景，不需要过大的起降空间，手掌托举即可完成起飞准备，适配普通消费级用户的日常使用需求，也可作为小型巡检作业的备用搭载平台。从结构设计思路来看，整机采用一体化上壳搭配分体式机臂的布局，机臂与主体壳体衔接处做了圆弧过渡处理，既能够降低飞行过程中的风阻，也能在发生轻微碰撞时通过结构形变吸收部分冲击力，减少核心部件的损坏概率。四个机臂末端的电机安装位做了下沉式凸台设计，电机安装端面与机臂主体预留2mm左右的安装间隙，既可以保证电机运转时的散热空间，也能避免电机震动直接传导至主机壳内部，影响摄像模组的成像稳定性。机身上部预留的摄像模组安装位，适配FHD 4K规格的小型摄像模块，安装槽周边设计了3处定位凸点，模块装配时可直接卡入定位，不需要额外调整安装角度，镜头中心与机身中轴线重合，可保证航拍画面的水平基准准确。机身前端设置了状态指示灯开孔与拾音孔位，指示灯采用红绿双色排布，飞行过程中可直观显示设备的连接状态、电量状态，拾音孔做了内凹式设计，可减少飞行时气流直接冲击拾音元件产生的风噪。整机的外形尺寸控制在掌心可握持的范围内，机臂展开后对角电机轴距不超过120mm，收纳时不需要折叠机臂即可放入普通口袋，安装边界上，所有外接接口都设置在机身侧部的内凹区域，外接存储模块、充电接口装配后不会突出机身外轮廓，避免飞行过程中剐蹭到障碍物。动力部分搭配三叶螺旋桨，桨叶与电机轴采用快拆式卡扣连接，日常更换桨叶不需要额外工具，桨叶的翼型做了低速优化，在小尺寸电机的扭矩输出范围内即可提供足够的升力，同时降低桨叶转动时的气动噪音。机身内部的电池仓采用抽拉式设计，仓盖与机身之间设置了卡扣式锁紧结构，飞行过程中不会因为震动出现松脱，电池仓的尺寸边界预留了0.5mm的装配公差，适配同规格不同厂商的小型聚合物锂电池，方便用户后续更换配件。机身底部预留了可选配的小型起落架安装孔位，在不平整地面起降时可加装起落架抬高机身，避免镜头直接接触地面造成磨损，不需要使用时可直接拆除，不会额外增加飞行重量。
