车用HVAC系统发动机鼓风机结构设计

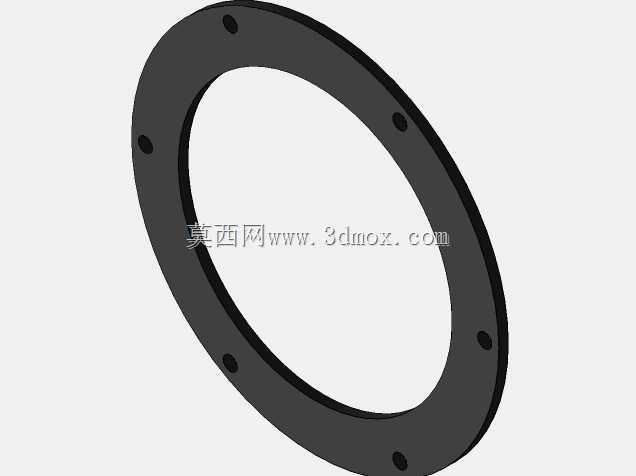

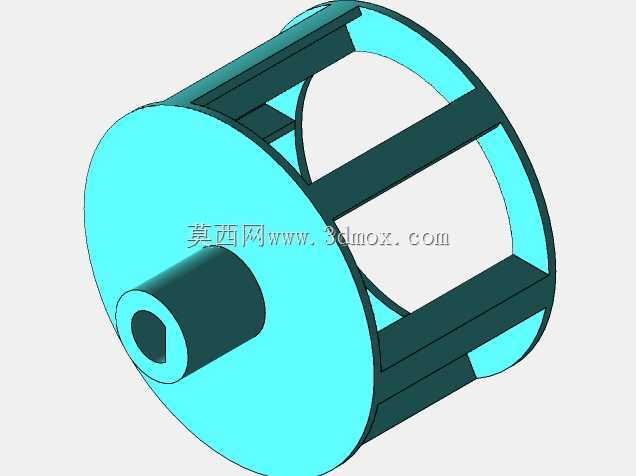

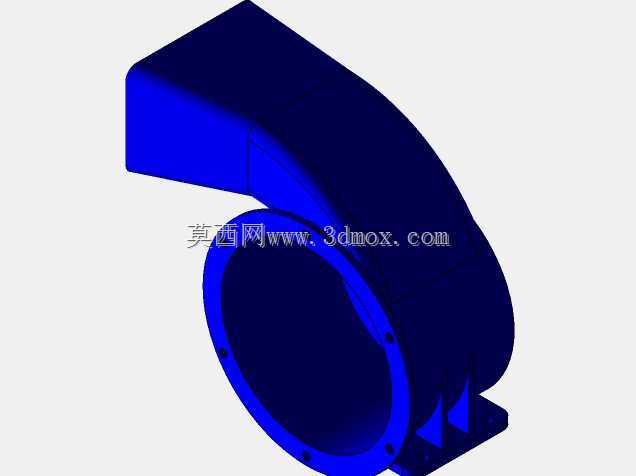

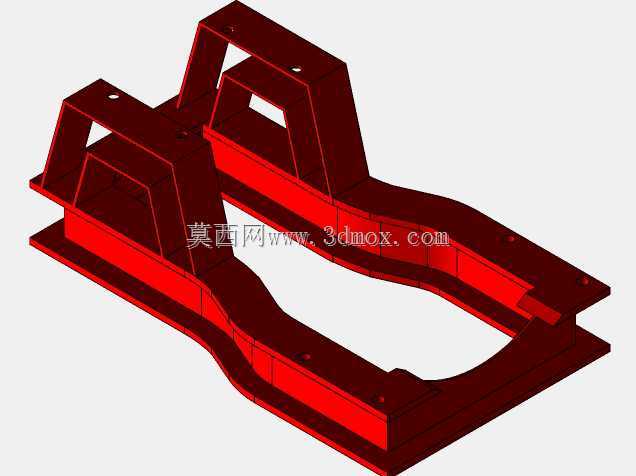

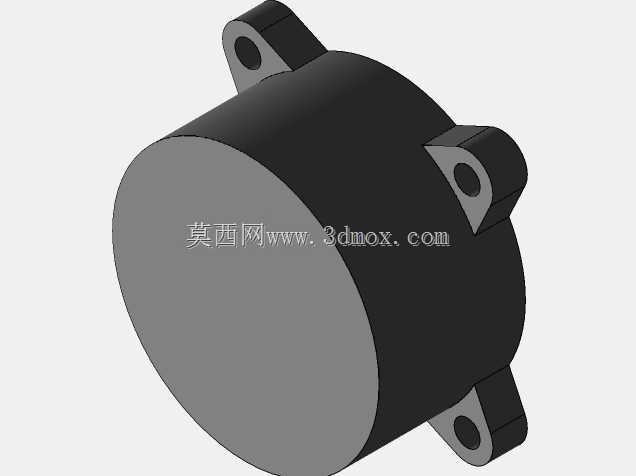

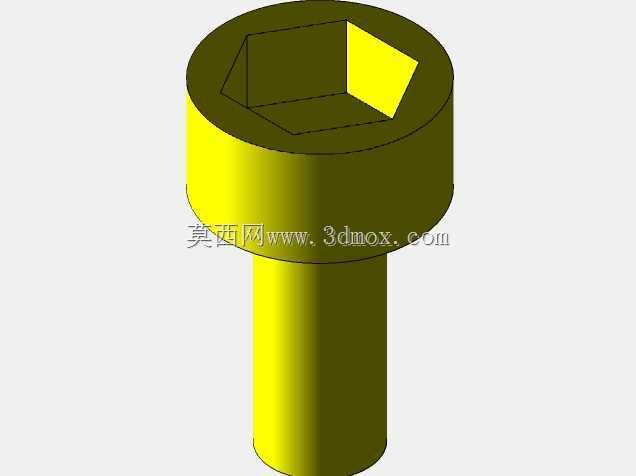

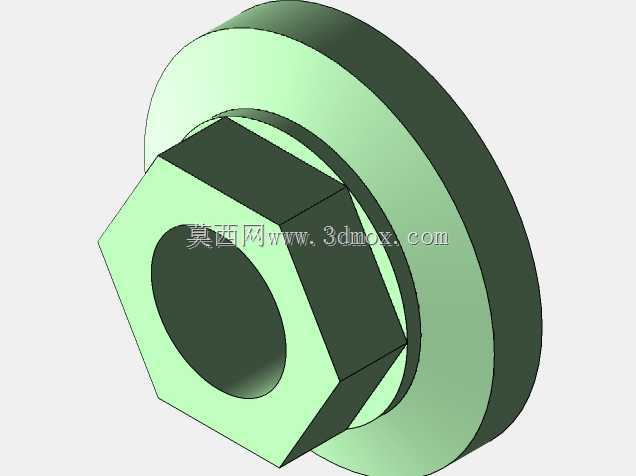

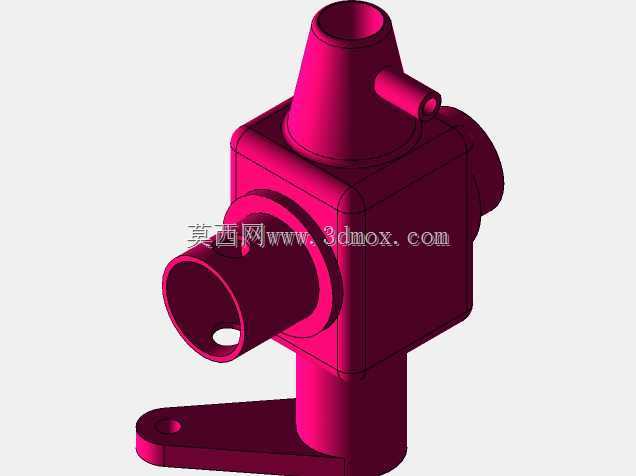

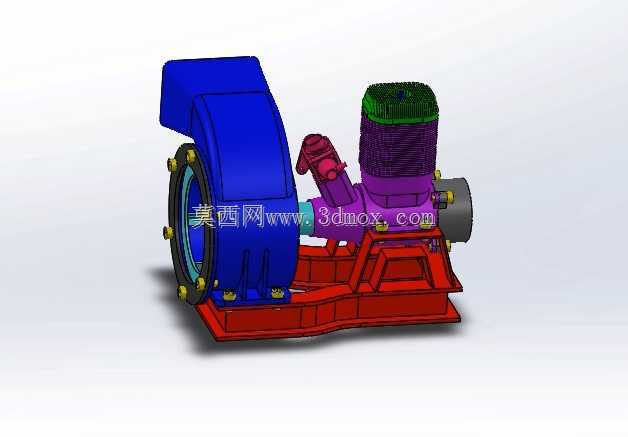

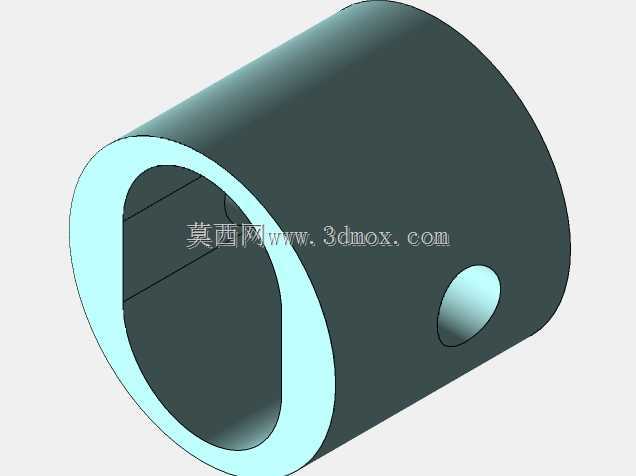

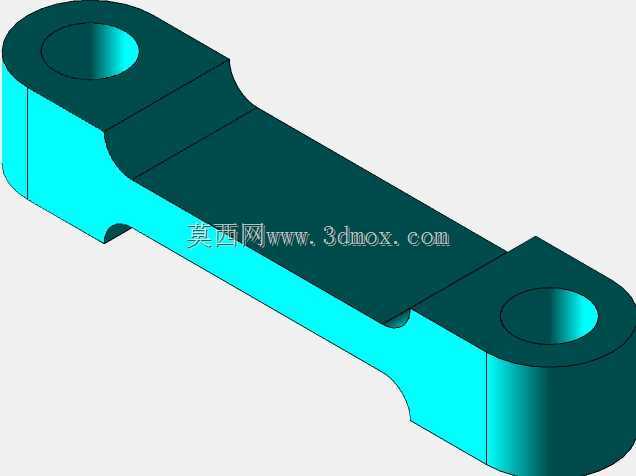

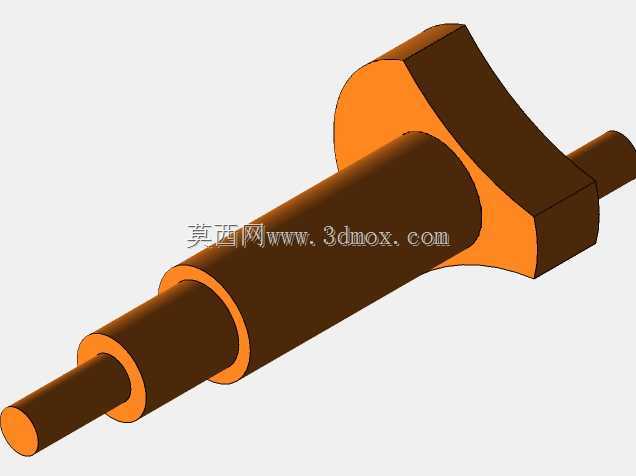

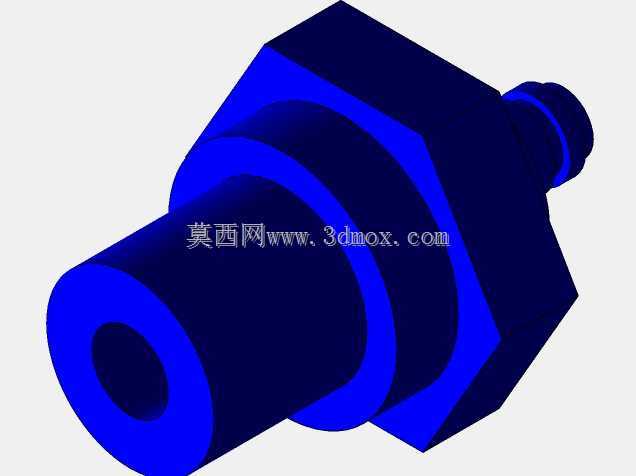

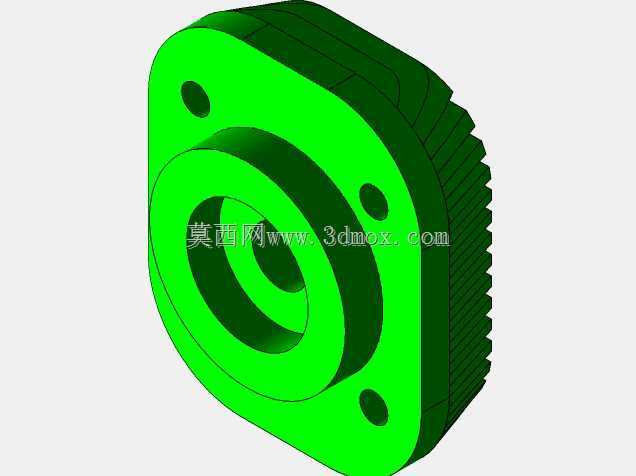

这款鼓风机主要适配乘用车辆HVAC系统的集成安装需求，在整车空调与暖风回路中承担气流输送的核心功能，当车辆开启暖风模式时，该部件将流经暖风水箱的加热空气加压送入车内各送风风道，实现座舱制热；切换制冷模式时，则将经过蒸发箱降温的冷空气输送至指定出风口，完成座舱制冷循环，部分工况下也可配合外循环模式完成车内外空气的置换流通。从结构设计逻辑来看，整体采用蜗壳与动力单元分体集成的布局，蓝色蜗壳流道经过型线优化，可降低气流在壳体内的湍流损耗，减少送风过程中的气动噪音，蜗壳与安装基座之间采用周向螺栓紧固，密封面预留了密封胶条的安装槽位，避免高压气流从结合面泄漏影响送风效率。紫色的动力集成段整合了电机安装位与风门执行器接口，可根据整车控制信号调整风门开度，匹配不同档位的送风流量需求，顶部的绿色格栅段为进风防护结构，可阻挡大尺寸杂物进入叶轮腔，避免叶轮卡滞或动平衡失效。红色的冲压焊接安装支架是整个部件的承载基础，支架上的安装孔位严格匹配整车防火墙区域的安装凸台坐标，横向与纵向的安装边界充分考虑了周边管线、防火墙隔热层的避让空间，不会与周边部件产生运动干涉。叶轮采用前倾式离心结构设计，在有限的轴向尺寸下可获得更高的风压输出，适配车辆HVAC系统短风道、多支路的送风阻力特性，叶轮与电机输出轴的配合采用键连接加轴向锁止的结构，可承受车辆行驶过程中的振动载荷，避免长期运行后叶轮松脱产生异响。整个总成的重心落在安装支架的几何中心附近，安装后可降低对支架的交变弯矩，减少整车运行过程中部件的共振概率，各外接接口的位置均朝向管线易布置的一侧，方便整车装配环节的管线插接作业，不需要额外增加转接支架即可完成装车固定。
