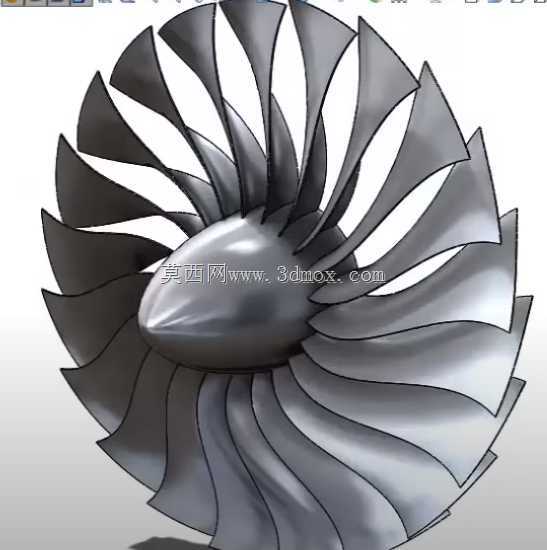

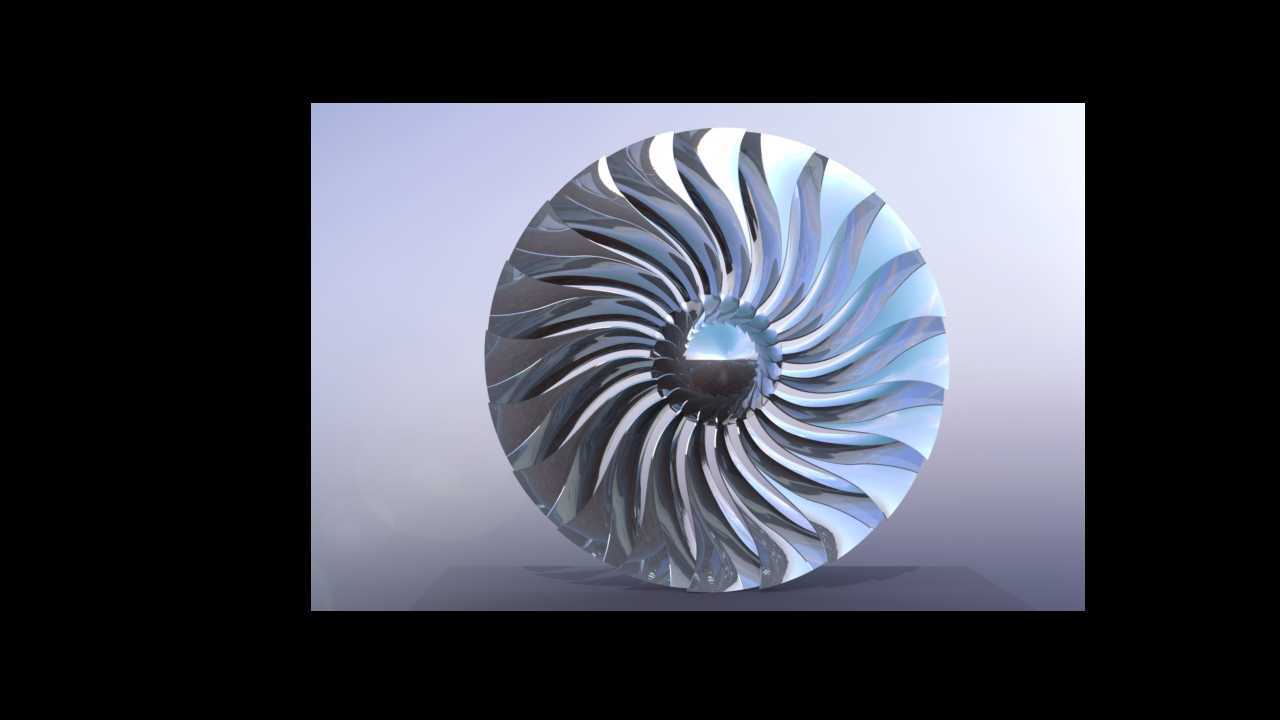

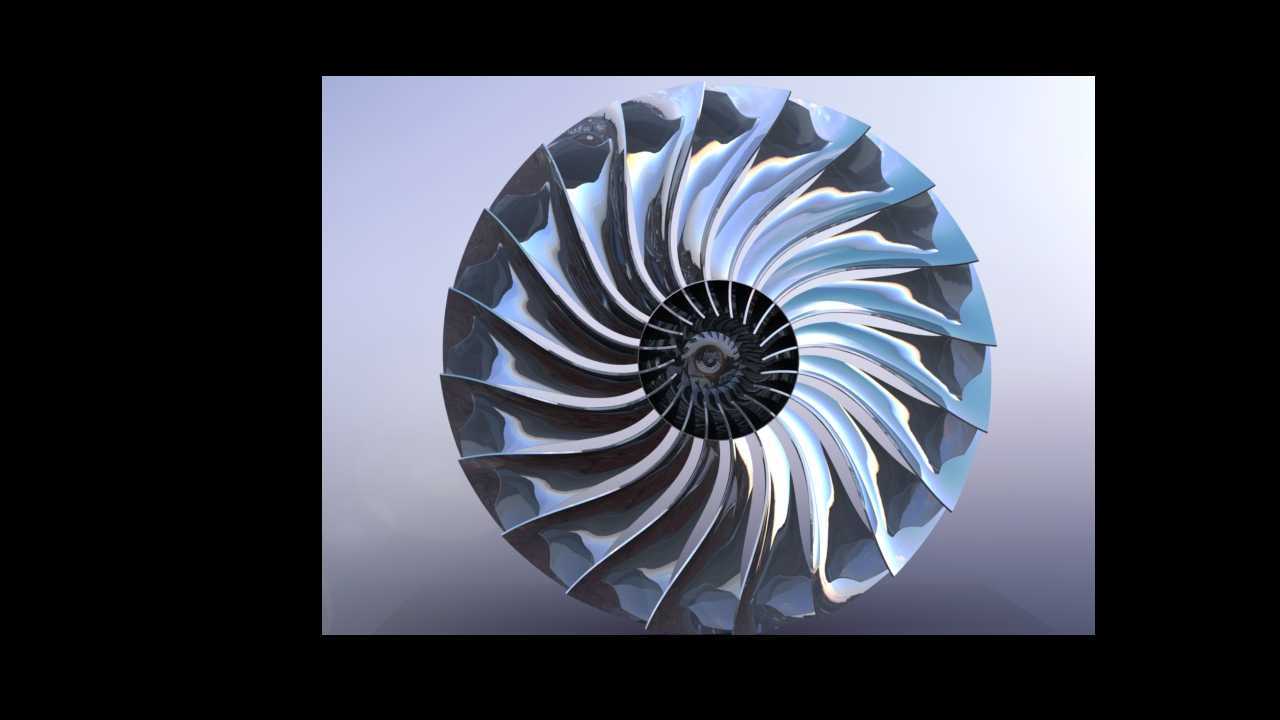

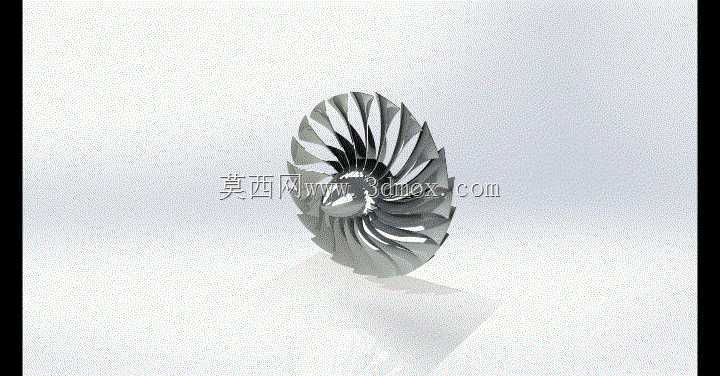

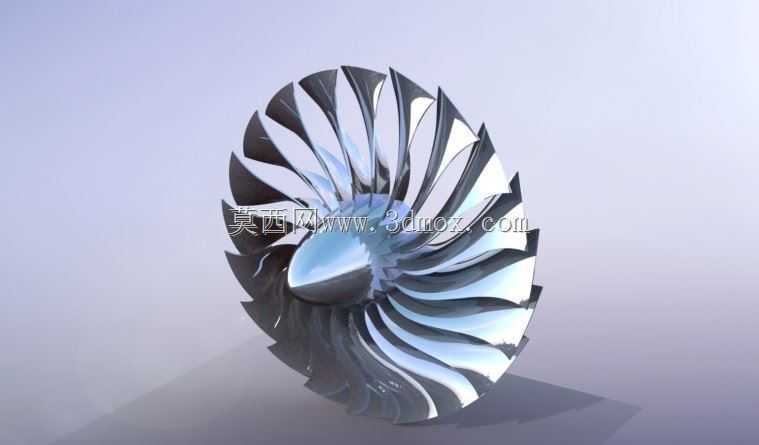

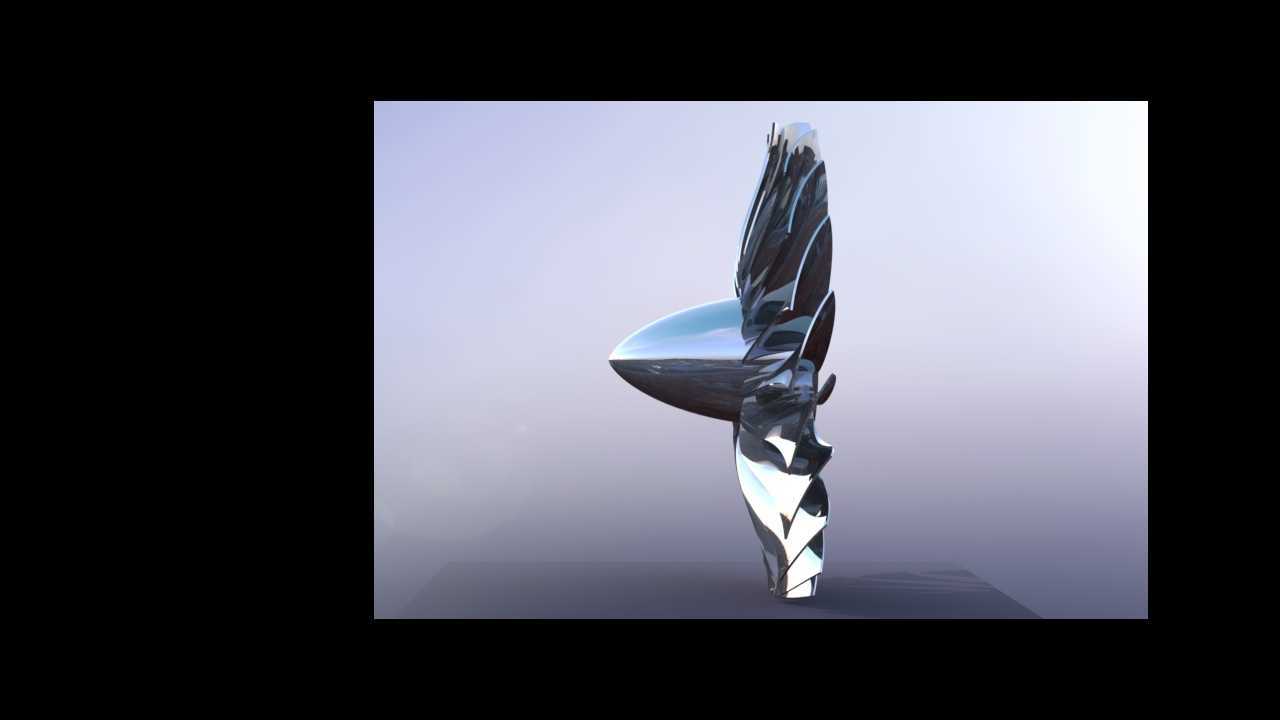

航空喷气式发动机涡轮风扇结构

该涡轮风扇作为航空喷气发动机的核心做功部件，主要应用于民用干线客机、军用喷气式战机的大涵道比涡扇动力单元，承担着进气压缩、能量转换的关键职能，直接决定发动机的推重比、燃油效率与高空工作稳定性。从实际工况来看，风扇段处于发动机进气道后端，直面高空高速来流，工作转速可达每分钟上万转，叶片需承受离心载荷、气流交变冲击以及温差带来的热应力，因此在结构设计上采用了宽弦大扭角的叶型布局，每一片叶片的型线都经过气动仿真反复迭代，沿叶高方向的弯掠角度经过精准计算，既能够保证大流量进气状态下的气流平顺性，避免叶尖失速与喘振现象，又能有效降低气流摩擦带来的气动噪声，提升发动机运行的NVH表现。

在结构设计思路上，整体轮盘与叶片采用一体化的榫卯连接结构，叶片根部的榫头与轮盘边缘的榫槽采用过盈配合设计，安装时需严格控制配合公差，保证高速旋转状态下叶片不会出现窜动，同时预留了微小的热膨胀间隙，避免高温工况下结构件胀死出现裂纹。叶片本身采用了等强度设计逻辑，从叶根到叶尖的截面厚度逐渐递减，既保证了叶根位置足够的结构强度承受最大离心力，又能减轻叶尖位置的重量，降低整体轮盘的转动惯量，提升发动机的油门响应速度。

从安装边界来看，该风扇组件的前端需对接进气道的整流罩，安装同轴度公差需控制在0.02mm以内，避免旋转过程中出现动不平衡量超标，后端需对接低压压气机转子，端面连接采用周向均布的精密螺栓定位，保证扭矩传递的均匀性。整体风扇的外轮廓需与发动机外涵道内壁保持均匀的叶尖间隙，间隙值过大会导致气流泄漏降低压缩效率，间隙过小则容易在工作状态下因为叶片热伸长、轮盘形变出现叶尖刮蹭机匣的故障。在实际建模过程中，每一片叶片的曲面都采用G2连续的曲率过渡，表面粗糙度要求达到Ra0.8以下，减少气流附面层分离带来的效率损失，轮盘的中心孔采用渐开线花键结构与低压涡轮轴连接，保证动力输出的同轴度与扭矩传递可靠性。这类涡轮风扇的设计还需要考虑包容性设计，即便出现叶片断裂的极端工况，风扇机匣能够有效包裹断裂的叶片，避免碎片击穿机匣引发次生故障，因此在叶片的材料布局与轮盘的强度冗余设计上，都预留了足够的安全系数，满足航空动力部件的适航要求。
