立式单缸压缩空气驱动动力装置结构

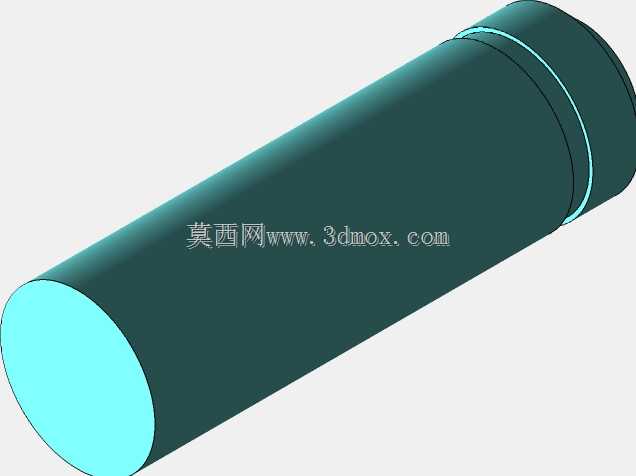

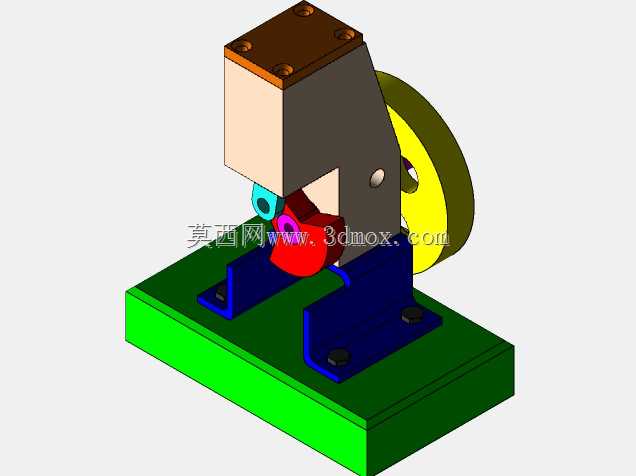

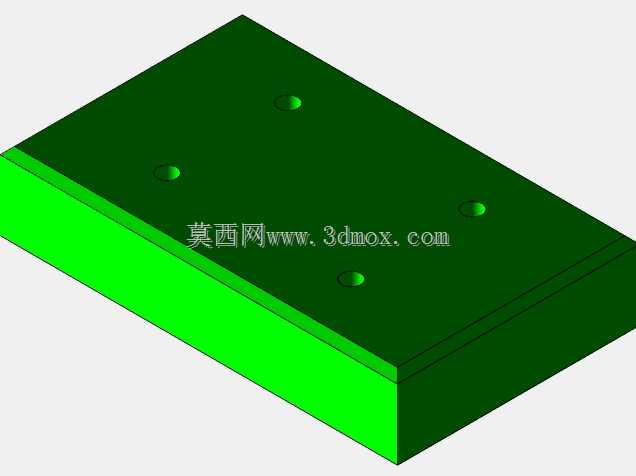

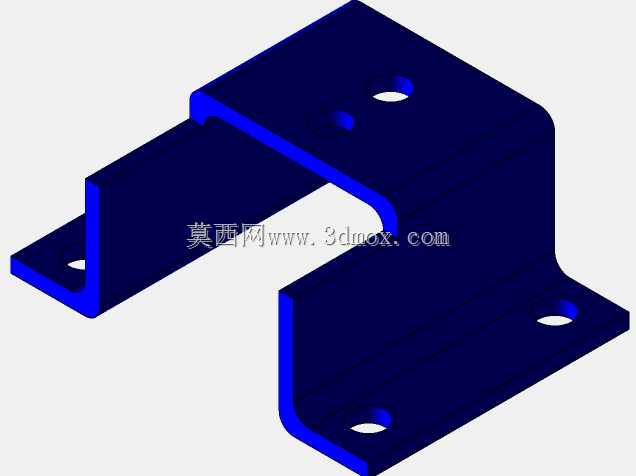

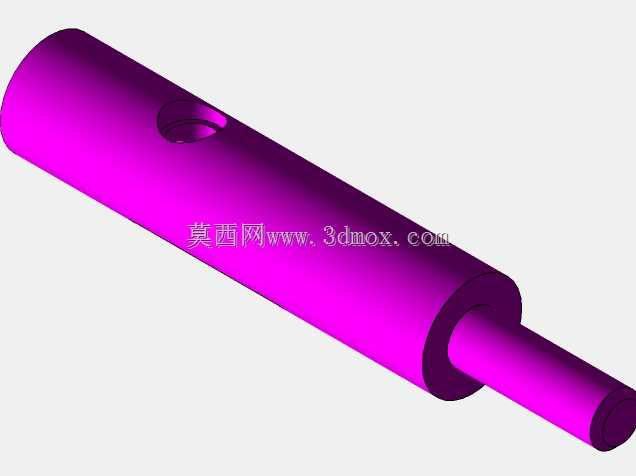

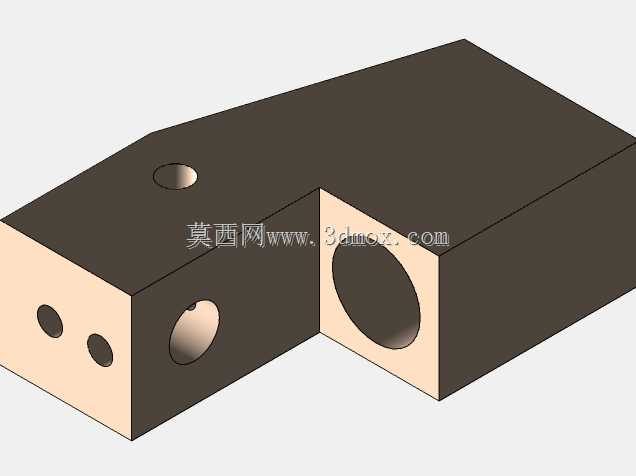

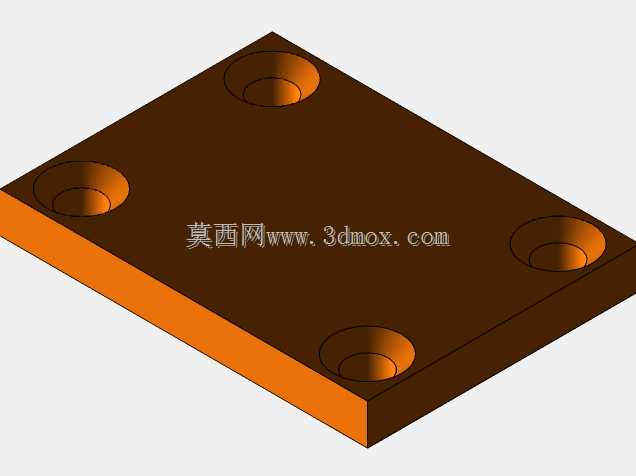

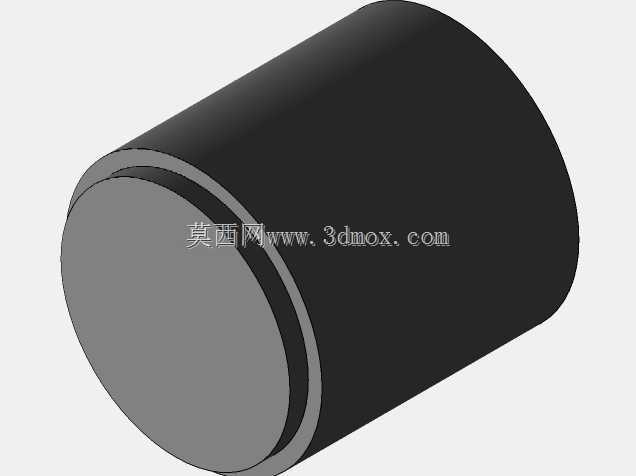

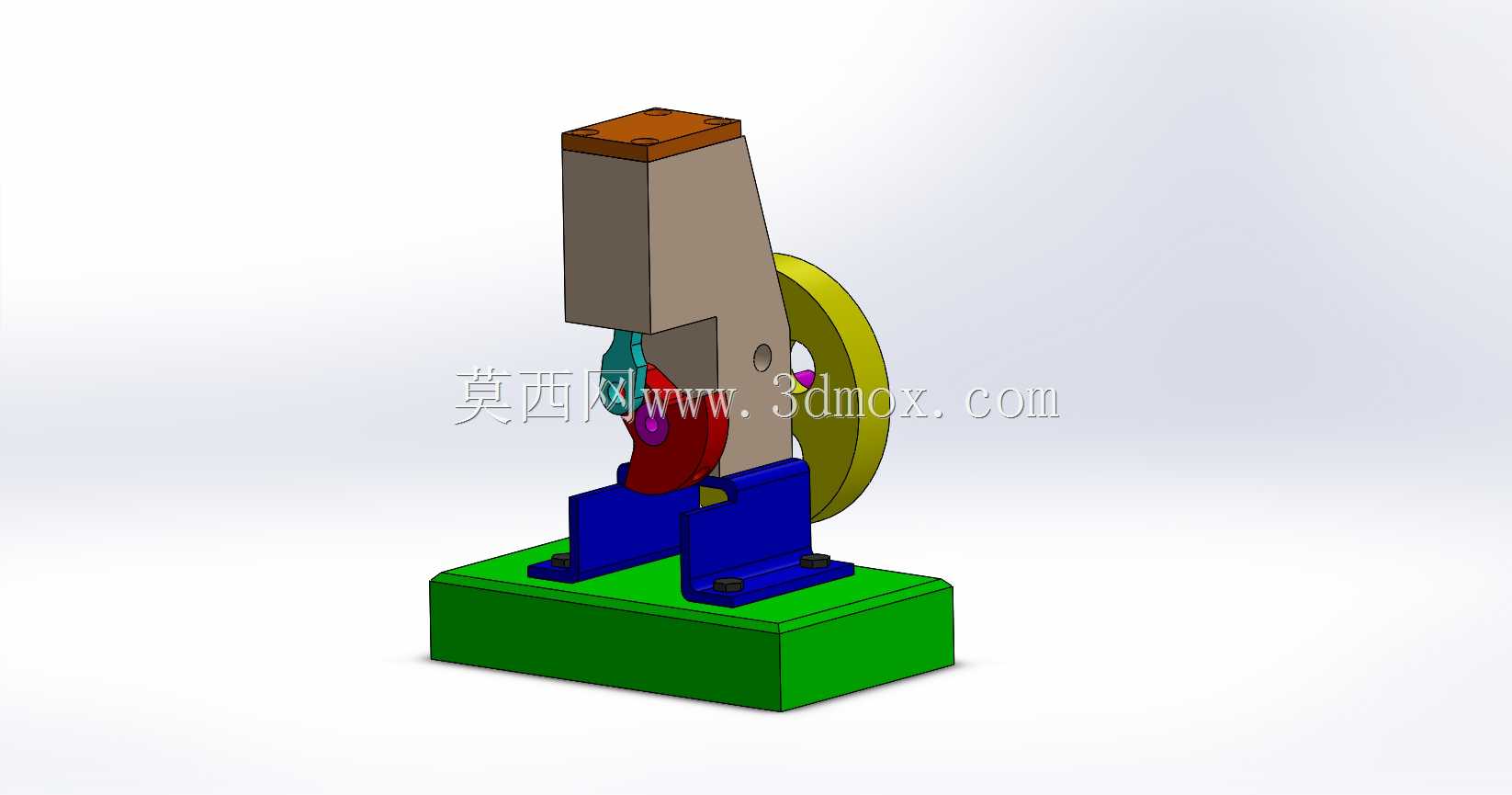

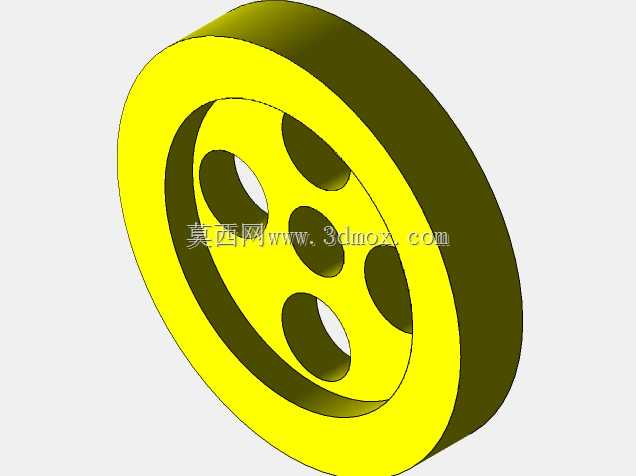

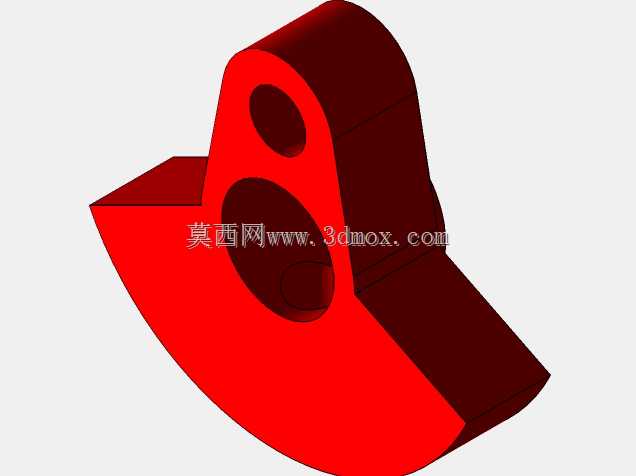

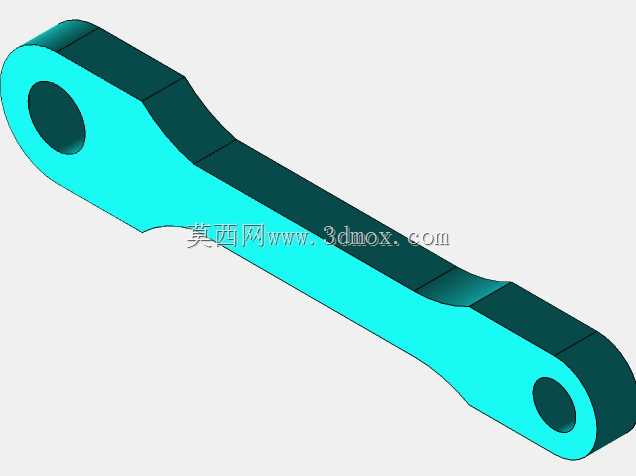

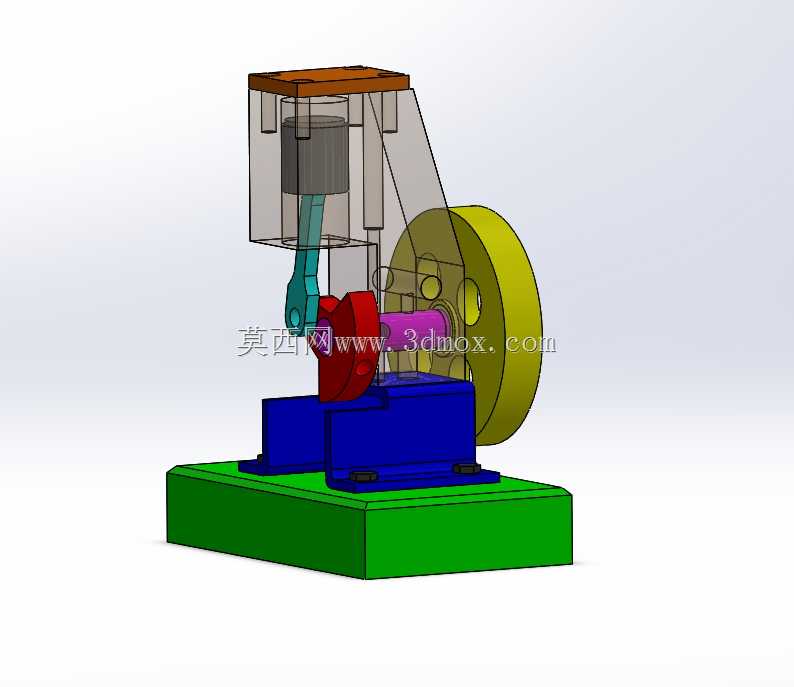

这套气动动力结构的设计核心是通过压缩空气的压力能转换为旋转机械能，在有防爆需求的化工生产车间、井下作业场景、易燃易爆粉体加工工位中，这类气动动力装置不会产生电火花，相比电动动力单元具备更高的本质安全属性，可直接配套小型输送线、工位工装夹具的驱动、小型搅拌机构的动力输入，也可作为教学演示教具直观展示曲柄连杆机构的能量转换逻辑。从结构设计逻辑来看，整体采用立式布局，底部为整块安装基座，预留了四个螺栓固定孔位，安装时可直接通过螺栓锁紧在设备机架或者工作台台面上，基座上方集成了气缸支撑座、曲轴轴承座两个核心安装位，保证核心运动部件的同轴度公差控制在合理范围，避免运动过程中出现卡滞、偏磨问题。气缸部分采用透明可视化的缸体设计，既可以在教学场景中直观展示活塞的往复运动过程，实际工业应用中也能快速观察活塞密封圈的磨损状态、缸内是否存在杂质堆积，降低日常巡检的难度。活塞通过连杆与曲轴组件连接，曲轴的输出端直接安装大直径飞轮，飞轮的作用是储存曲柄连杆机构过止点时的动能，平衡活塞往复运动产生的惯性力，让输出的旋转运动更平稳，避免出现转速波动过大的问题，曲轴的动力输出端可根据配套设备的需求加装带轮、齿轮或者联轴器，直接对接负载端。气路接口设置在气缸顶部，接入0.4-0.7MPa的常规工业压缩空气即可驱动，不需要额外配置高压气源，适配绝大多数工厂现有压缩空气管网的压力范围。设计过程中对各运动部件的间隙做了针对性优化，活塞与缸壁的间隙控制在密封圈允许的合理范围，曲轴与轴承座的配合采用基孔制间隙配合，保证运转过程中阻力足够小，同时避免漏气问题。整体结构的安装边界紧凑，不需要占用过大的安装空间，可直接集成在小型自动化设备的内部作为动力源，也可单独作为独立动力单元放置在工位旁使用，运动部件的外侧预留了防护罩安装位，实际投产使用时可加装金属或者透明防护罩，避免运动部件外露引发安全隐患。
