印制宽槽超宽带射频天线结构设计

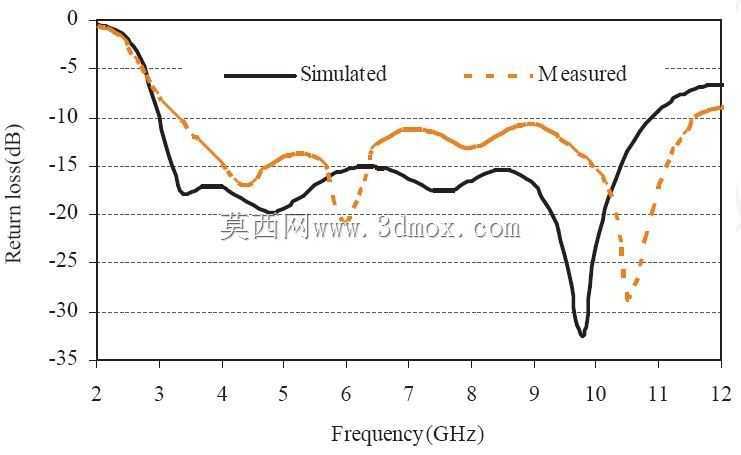

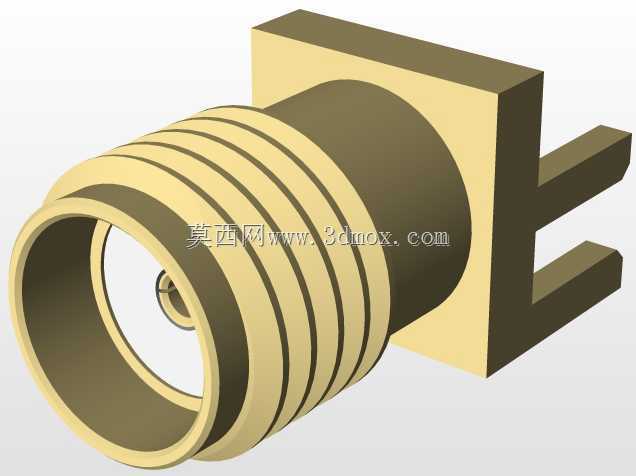

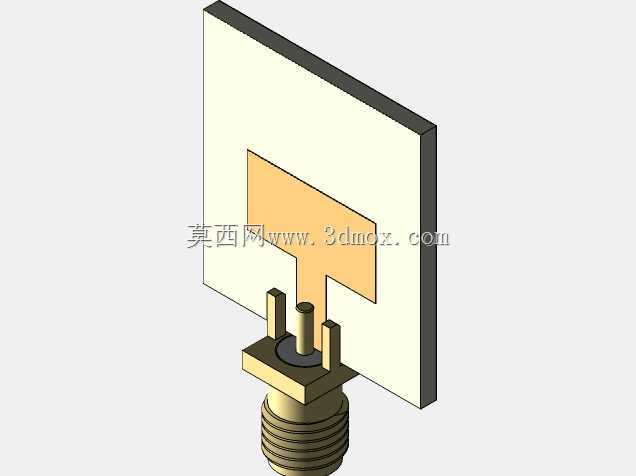

这款印制宽槽超宽带天线，主要面向短距离高速无线通信、室内高精度定位、穿墙探测、射频测试系统等场景使用，可适配多频段无线信号收发需求，在消费电子、工业传感、安防探测领域都有对应的适配空间。从结构设计逻辑来看，这款天线采用平面印制结构，辐射主体为介质基板上蚀刻的宽槽辐射单元，馈电部分采用标准SMA同轴接头直连设计，省去了额外的馈电匹配网络冗余结构，通过调整宽槽的切角尺寸、馈电探针的插入深度以及辐射贴片的开槽轮廓，实现超宽频带内的阻抗匹配，能够在较宽的频率范围内保持稳定的驻波比与辐射方向图，避免了传统窄带天线需要多组阵列拼接才能覆盖宽频段的复杂结构。安装边界上，天线整体为薄型平板结构，介质基板采用常规高频覆铜板材质，整体厚度不超过2mm，馈电接头从基板底部垂直引出，接头的螺纹段长度适配常规设备壳体的安装开孔，安装时仅需在设备壳体上开出对应直径的同轴接头过孔，通过接头自带的锁紧螺母即可完成固定，不需要额外设计复杂的安装支架，能够直接贴装在设备内部的PCB旁或者壳体内壁，占用的内部安装空间极小，适合集成在空间紧凑的无线通信终端内部。实际使用中，这款天线的全向辐射特性能够保证信号在水平面上的均匀覆盖，宽槽结构的设计有效拓展了工作带宽，能够覆盖UWB通信的常用频段，同时对相邻频段的信号有较好的抑制效果，减少不同通信系统之间的信号干扰。设计过程中需要重点关注馈电探针与辐射槽之间的耦合间距，这个参数直接影响天线的端口匹配效果，间距偏差过大会导致工作频段内驻波比升高，信号传输效率下降；介质基板的介电常数选择也需要和仿真参数匹配，否则会导致天线的谐振频率偏移，无法覆盖预设的工作频段。另外，同轴接头的内导体与辐射贴片的焊接位置需要保证良好的电接触，避免虚焊导致的信号损耗增大，接头外导体需要和介质基板背面的接地层充分连通，保证接地连续性，减少不必要的寄生辐射。这款天线的结构没有复杂的曲面造型，所有辐射单元均为平面蚀刻结构，加工时仅需常规PCB制版工艺即可完成，不需要特殊的机加工工序，生产成本较低，适合批量生产应用，在实际选型时，可以根据具体的设备安装空间调整介质基板的外形尺寸，只要保证辐射槽的核心轮廓尺寸不变，就能够维持稳定的电气性能。
