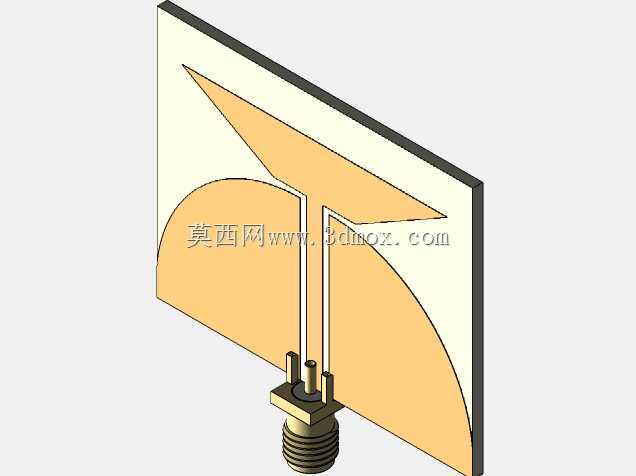

共面波导馈电超宽带单极子PCB天线结构

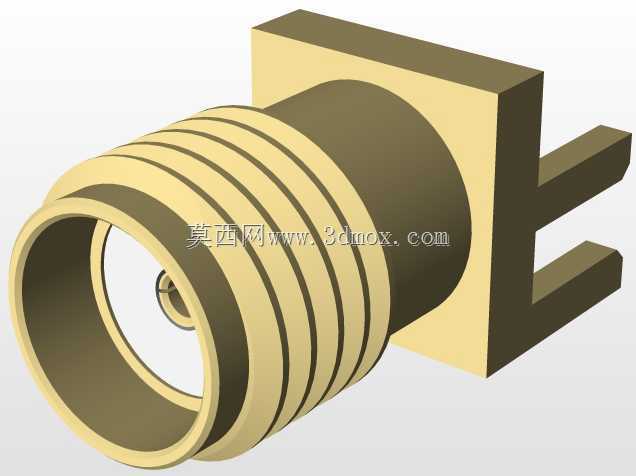

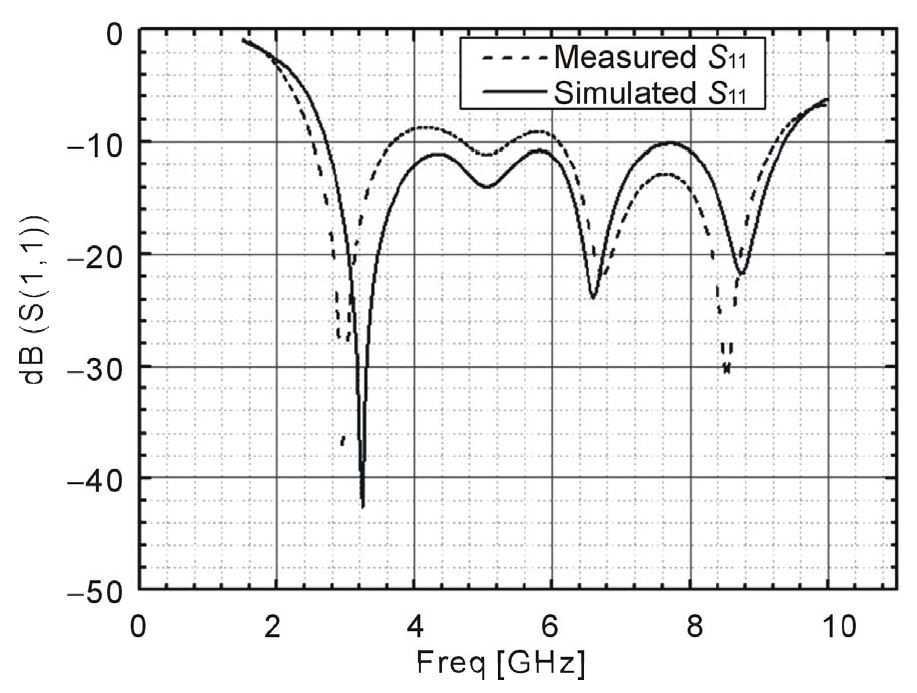

这款共面波导馈电的单极子超宽带微带PCB天线，主要面向短距离高速无线通信、室内高精度定位、穿墙探测、便携式无线终端等场景的射频前端配套需求，可直接集成在各类消费电子、工业传感节点、小型通信设备的主板上，承担宽频段范围内的电磁波收发功能，相比传统外置棒状天线，它无需额外的结构支撑件，能大幅压缩终端设备的整体体积，适配当下电子产品轻薄化的设计趋势。从结构设计逻辑来看，这款天线采用共面波导馈电方式，馈电结构与辐射贴片同层布置在PCB基板表面，不需要在基板上加工金属化过孔，既降低了PCB加工的工艺难度，也减少了过孔带来的寄生参数影响，能有效保证宽频段内的阻抗一致性。辐射主体采用渐变三角形贴片搭配两侧半圆形接地臂的组合结构，渐变的辐射边缘可以平滑拓展天线的工作带宽，覆盖超宽带通信的全频段范围，同时两侧的接地臂既作为共面波导的参考地平面，也能参与辐射调节，优化天线在低频段的辐射效率，减少后向辐射对主板上其他高速电路的电磁干扰。安装层面，这款天线采用标准SMA同轴接头作为馈电接口，接头的金属外壳与PCB上的接地层直接焊接固定，中心探针与馈电微带线精准连接，安装时只需要在设备外壳上预留对应尺寸的接头安装孔，即可完成天线的固定与馈电连接，不需要额外的调试匹配结构，适配常规厚度的FR4环氧基板加工，基板厚度可根据实际安装空间灵活调整，整体辐射面与安装面保持平行，不会额外占用设备的垂直安装空间。在实际工程应用中，这款天线的辐射方向图在工作频段内保持良好的全向特性，水平方向覆盖均匀，适合终端设备在任意摆放姿态下的通信需求，共面波导的馈电结构特性也让它更容易与前端射频电路做阻抗匹配，降低匹配电路的设计复杂度，减少射频链路的信号损耗。建模过程中完整还原了辐射贴片的渐变轮廓、接地臂的弧形边界、馈电间隙的精确宽度，以及SMA接头的装配结构，所有结构尺寸都按照实际加工公差做了对应处理，可直接用于天线性能仿真、结构装配干涉检查，也可作为同类型超宽带天线设计的参考原型，帮助结构工程师快速完成射频前端的天线布局与安装验证，避免因天线结构尺寸不匹配导致的反复改版问题。
