前掠翼超音速概念飞行器结构设计

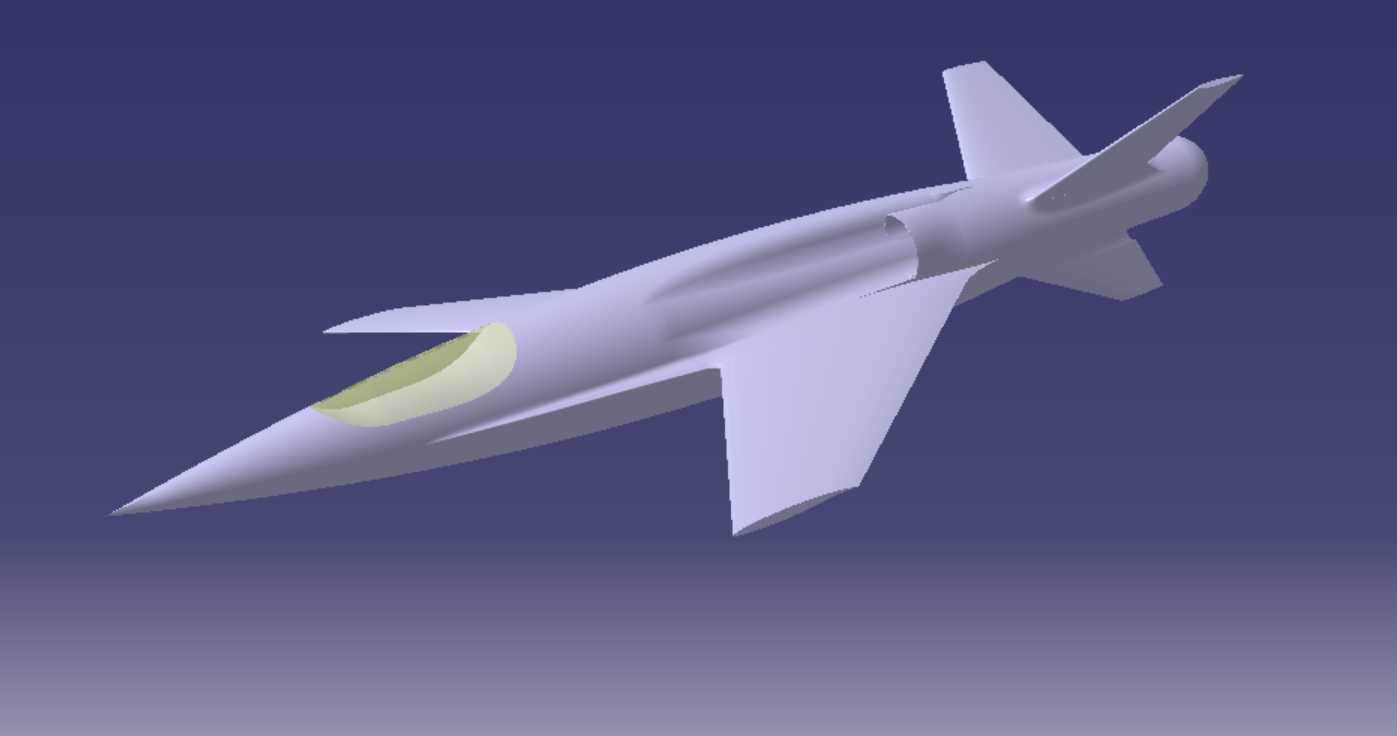

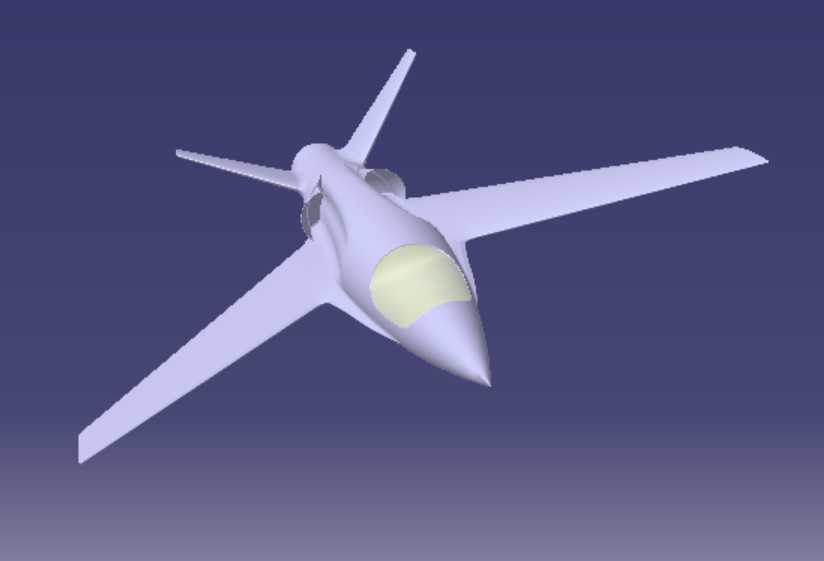

这款前掠翼布局的超音速概念飞行器，在气动布局选型阶段就跳出了常规后掠翼超音速机型的设计惯性，选择前掠翼构型核心是为了兼顾低速大迎角操控性与超音速巡航阶段的阻力控制，相较于同量级常规布局飞行器，前掠翼设计能在大迎角状态下让翼面气流分离从翼根开始向翼尖延伸，从根源上避免翼尖失速带来的副翼操控失效问题，能大幅提升飞行器在起降阶段、过失速机动状态下的操控冗余度。机身主体采用Sears-Haack旋成体构型，这类构型是超音速飞行器减阻设计的经典选型，在给定机身容积约束下能将跨超音速阶段的波阻降到最低，适配超音速飞行的减阻需求，发动机安装孔位参考GE414发动机的轮廓尺寸预留安装边界，设计阶段就同步考虑了动力单元的安装维护空间，预留了发动机拆装的操作通道与管路敷设空间，避免后续结构迭代时出现机身与动力单元的干涉问题。机翼部分采用随机超临界翼型构型，超临界翼型能有效提升机翼的临界马赫数，降低跨音速阶段的阻力激增问题，同时随机翼型的选型是为了适配前掠翼的特殊气动载荷分布，让翼面的升力分布更趋均匀，降低翼根处的弯矩载荷，减少机身主承力结构的重量冗余。在结构建模过程中，整机的气动外形曲面做了连续曲率处理，保证机身与机翼、尾翼的衔接处曲面光顺，避免局部曲面折角带来的附加气动阻力，同时也为后续的CFD仿真分析提供合格的几何基础，减少仿真阶段的几何修复工作量。尾翼采用单垂尾加平尾的常规尾翼布局，在保证航向与纵向操控效率的前提下，尽可能缩小尾翼的结构尺寸，降低尾翼带来的结构重量与附加阻力，垂尾位置避开了机身尾部的发动机喷流影响区域，避免高温喷流长期冲刷垂尾结构带来的材料性能衰减问题。建模过程中同步拆分了带动力段整机、半机身无动力段的独立几何结构，可分别用于整机气动仿真、内部结构布置、风洞试验模型加工等不同场景的使用需求，半机身模型可直接用于对称面的结构强度分析，减少仿真计算的网格数量与计算周期。
