菱形镂空结构等网格承载面板设计

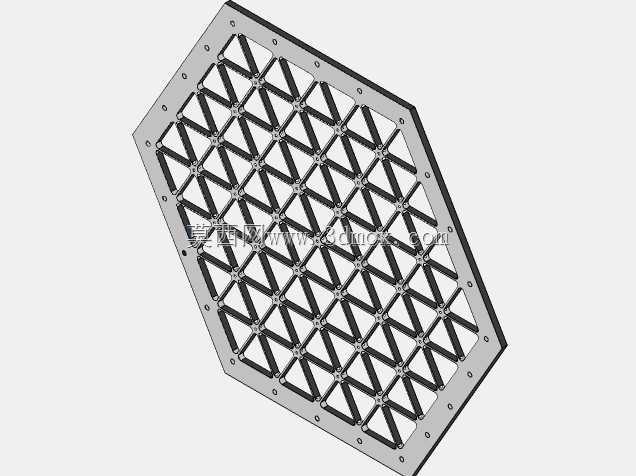

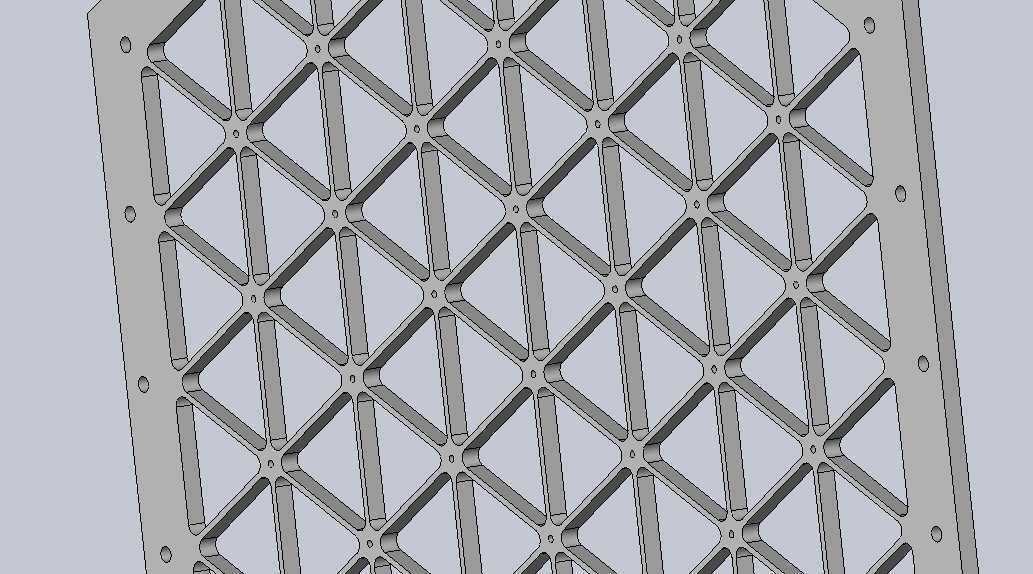

这类菱形等网格结构面板，在工业场景中常作为设备防护围挡、通风散热承载面、物料筛分承托件使用，也可集成在自动化生产线的工位隔断、设备检修口护板位置，兼顾结构强度与通透属性。从结构设计逻辑来看，整体采用等距菱形网格排布，每处网格交汇节点做了加厚凸台处理，避免应力集中导致的结构断裂，筋条采用等截面设计，在保证整体抗弯抗扭性能的前提下，尽可能降低构件整体重量，减少材料耗用。面板外围设置带安装孔的实心边框，安装孔沿边框等距分布，可适配螺栓固定的安装场景，安装边界预留足够的螺栓操作空间，不会出现安装时工具与网格筋条干涉的问题。实际应用中，这类网格面板的通透率经过测算，既可以满足通风散热、流体通过、物料漏排的需求，又能阻挡大尺寸异物进入设备内部，在散热要求较高的工控机柜、通风要求高的设备护罩、需要漏排碎屑的加工工位护板场景中适配性极强。设计时筋条的厚度、网格的内接尺寸经过受力校核，在常规承载工况下，不会出现受力后筋条弯折变形的问题，边框的厚度大于内部筋条厚度，可在安装后承担整体结构的边框加强作用，避免面板整体受外力后出现翘曲变形。不同于普通冲孔网板，这种一体化的等网格结构没有拼接焊缝，整体结构一致性更好，长期使用不会出现拼接位开裂的问题，表面无尖锐毛刺，安装使用过程中不会划伤操作人员。在设备选型适配时，可根据实际安装位的尺寸调整整体外轮廓大小，网格密度也可根据实际通透率、承载要求做对应调整，安装孔位可匹配现有设备的安装螺孔位置做对应偏移，不需要额外做安装转接件，降低现场安装的改造成本。这类结构在做三维建模时，优先采用阵列特征完成网格筋条的排布，保证所有网格尺寸一致性，交汇位置做圆角过渡处理，减少应力集中点，边框与筋条的衔接位置做顺滑过渡，避免加工时出现应力开裂的隐患。
