SiTime2012封装四引脚MEMS晶体振荡器

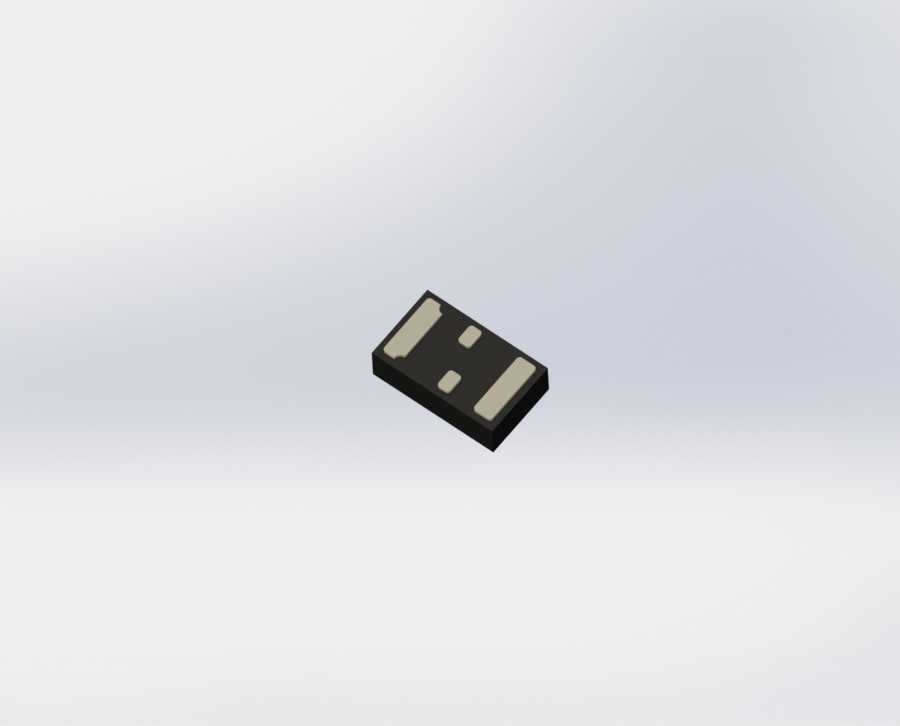

在便携消费电子、低功耗无线传感节点、工业手持终端这类对板上空间占用极度敏感的硬件设计场景里，时钟源的选型往往直接决定了整板的布局布线难度与长期运行稳定性，这款2012封装的四引脚SMT MEMS晶体振荡器，就是针对这类高密度贴装场景做的结构还原。从实际安装边界来看，器件本体尺寸严格控制在2.0mm×1.2mm，整体厚度适配常规回流焊工艺的贴装高度要求，四个引脚分布在本体两侧长边，引脚焊盘的尺寸、间距完全匹配标准SMT贴装的钢网开口规范，不需要为该器件单独定制特殊钢网，能直接融入现有SMT产线的贴片流程，减少产线调试成本。

不同于传统带中心引脚的同封装晶振，这款器件去掉了中心接地引脚，在布线时可以给周边的高速信号线留出更多走线路径，尤其适合四层及以下的低成本PCB板设计，不用为避让中心焊盘特意调整走线层叠。器件本身的频率覆盖范围从1Hz到32.768kHz，频率稳定性覆盖±75ppm到±150ppm区间，1.2V到3.3V的宽工作电压范围，能适配不同供电架构的低功耗设备，不管是纽扣电池供电的长期休眠传感节点，还是常电供电的无线通讯模块，都能匹配对应的供电需求。

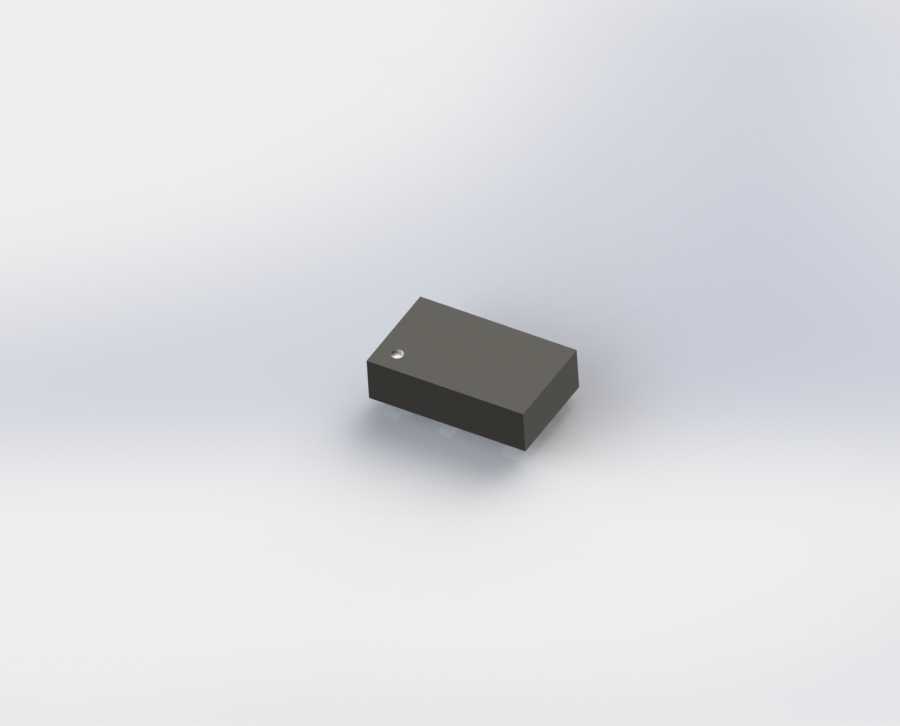

做三维结构建模的时候，重点还原了器件本体的塑封外壳倒角、金属引脚的镀层区域、本体表面的极性标识点，这些细节在做PCB板级装配干涉检查的时候至关重要——很多工程师做结构评审时容易忽略晶振周边的金属屏蔽罩高度、相邻贴片电容的布局距离，精准的三维模型能在设计阶段就排查掉贴装时的器件碰撞、焊盘连锡风险。和传统石英晶体振荡器相比，MEMS架构的晶振抗振动、抗冲击性能更强，在户外工业设备、可穿戴产品这类存在频繁移动、振动的使用场景里，不会因为外力冲击出现频率漂移、停振的问题，建模时也特意还原了器件本体的实体塑封结构，能直观体现其内部核心元件被塑封料完全包裹的结构特点，方便结构工程师评估整机跌落测试时的器件受力情况。

在实际选型应用中，这类四引脚无中心脚的晶振可以直接pin to pin替代同封装的传统XO器件，不需要改动原有PCB的焊盘设计，对于已经量产的项目做器件替代降本、供应链切换非常友好，三维模型的精准尺寸还原，也能帮助工程师在做替代选型时快速确认安装兼容性，不用等拿到实物样品再做板级适配验证，大幅缩短项目迭代周期。
