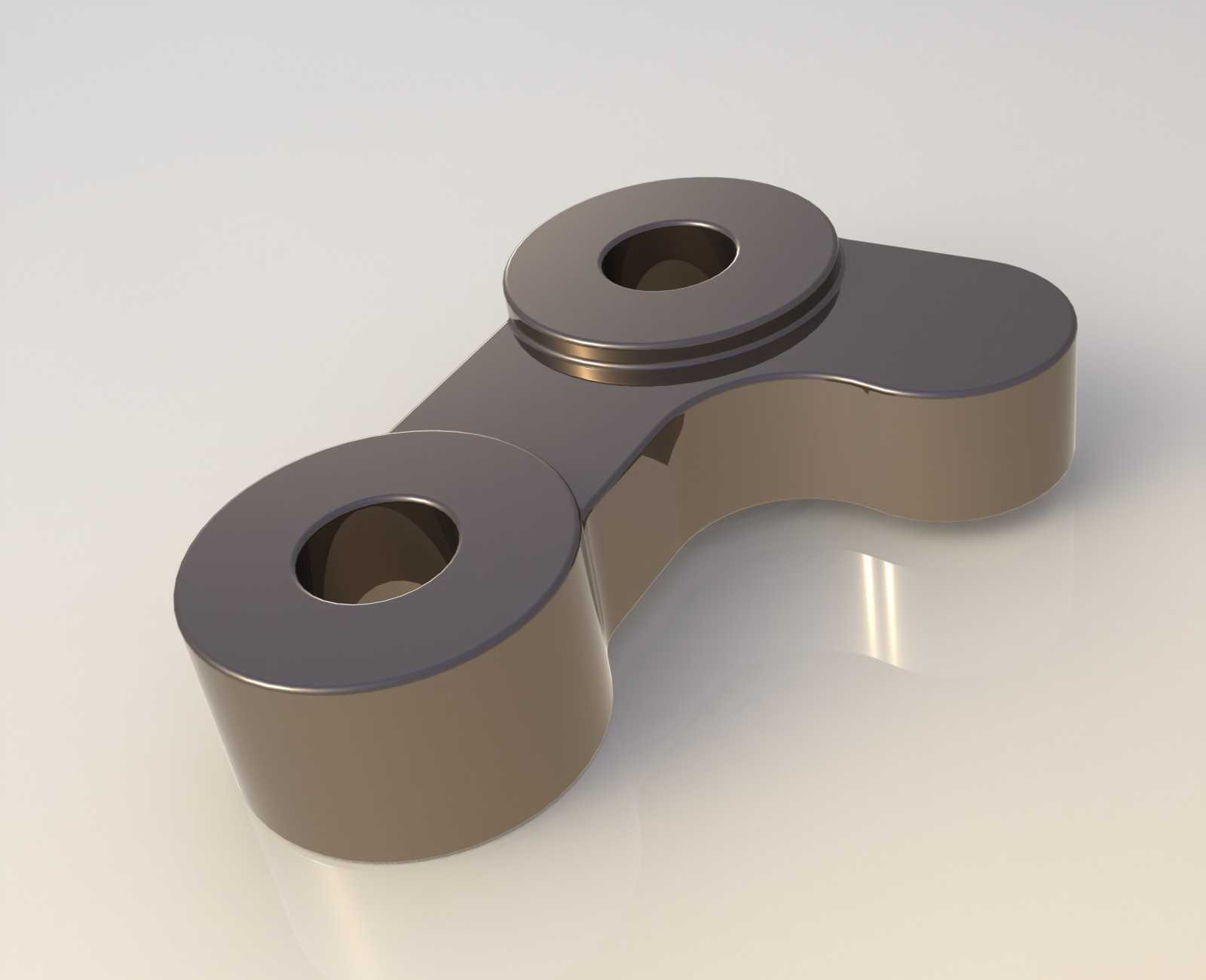

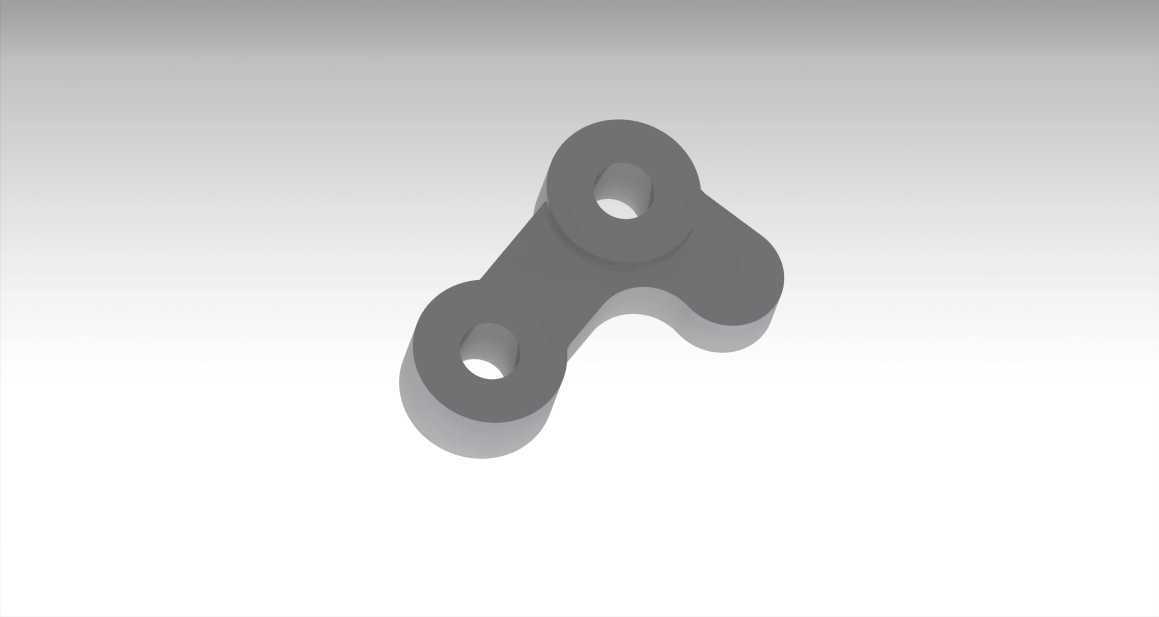

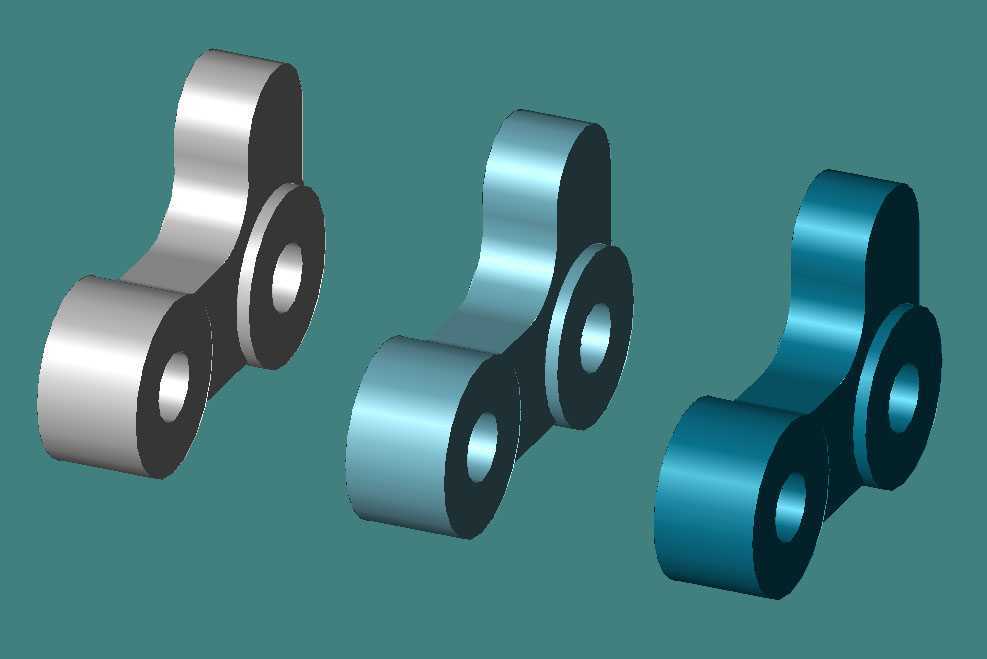

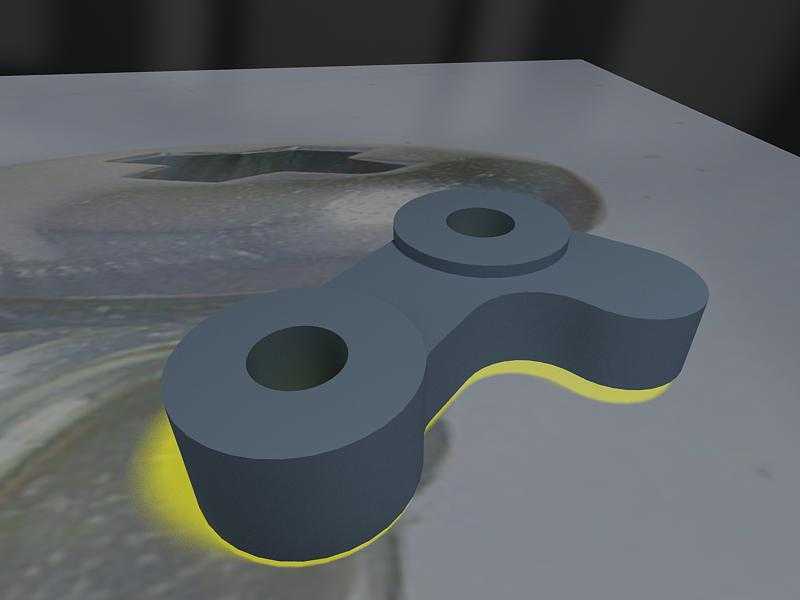

双孔连接式离合器传动杠杆结构

该零件作为离合器组件中的核心传动杠杆，主要承担动力传递过程中的力臂放大与行程转换功能，在手动变速器离合器操纵机构、工业离合器执行单元中均有广泛适配场景。从实际装机工况来看，这类杠杆通常布置在离合器分离拨叉与执行机构的衔接位置，一端承接来自分离轴承或者推杆的输入作用力，另一端通过铰接孔连接离合器压盘的驱动端，将直线方向的输入推力转化为压盘的分离位移，实现动力传输路径的通断控制。设计过程中首先围绕受力路径做了结构优化，整体采用异形流线型轮廓，两个带贯通孔的铰接端通过渐变截面的臂身连接，臂身的过渡圆弧完全贴合应力分布走向，避免直角结构带来的应力集中问题，在承受周期性交变载荷的工况下，能有效降低疲劳断裂风险。两个铰接孔的孔径与孔位间距经过严格的尺寸链校核，安装时需保证孔轴线与配合销轴的同轴度公差在0.02mm以内，孔端面与臂身基准面的垂直度公差控制在0.015mm区间，避免装机后出现卡滞、传动间隙过大的问题。零件的整体厚度根据额定传力载荷做了匹配设计，安装边界上，臂身的外轮廓在全行程摆动范围内预留了足够的安全间隙，不会与周边的离合器壳体、复位弹簧等相邻部件发生运动干涉。从结构细节来看，铰接孔位置做了局部加厚处理，提升孔壁的承压能力，臂身的非受力区域做了适度的减薄设计，在保证整体结构刚度满足额定载荷1.5倍安全系数的前提下，尽可能降低零件自身重量，减少运动过程中的惯性冲击。这类杠杆的材质通常选用高强度结构钢，表面做发黑或者磷化处理提升耐磨与防锈性能，铰接孔内可根据工况需求选配铜套或者滚针轴承，降低铰接位置的摩擦损耗，延长部件的整体使用寿命。在实际装配调试环节，需要保证杠杆的摆动平面与离合器的压盘运动平面保持平行，否则会出现偏载导致的分离不彻底、结合打滑等故障，建模过程中已经将所有安装基准面、配合孔位的形位公差要求融入结构特征，可直接用于后续的工程图导出与加工工艺编制，适配不同规格的干式、湿式离合器操纵机构的改装与全新设计场景。
