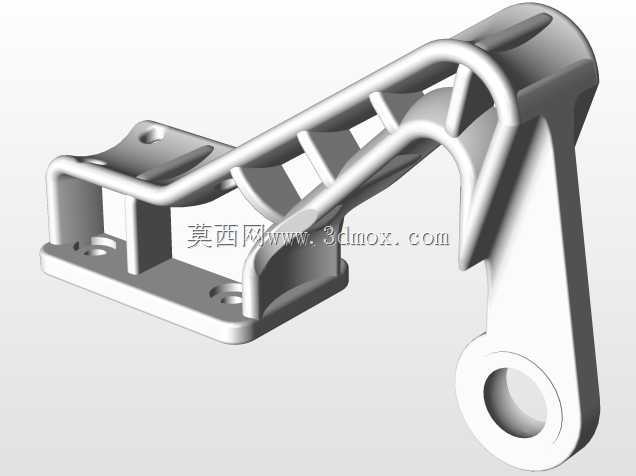

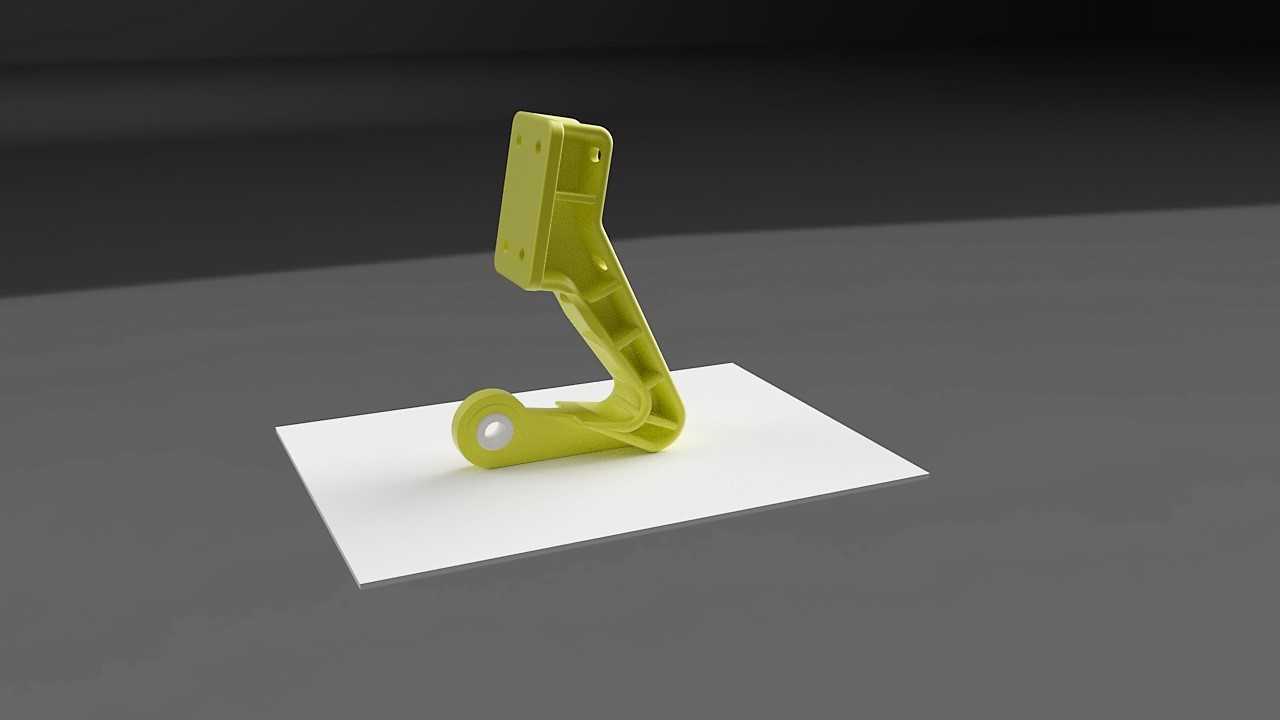

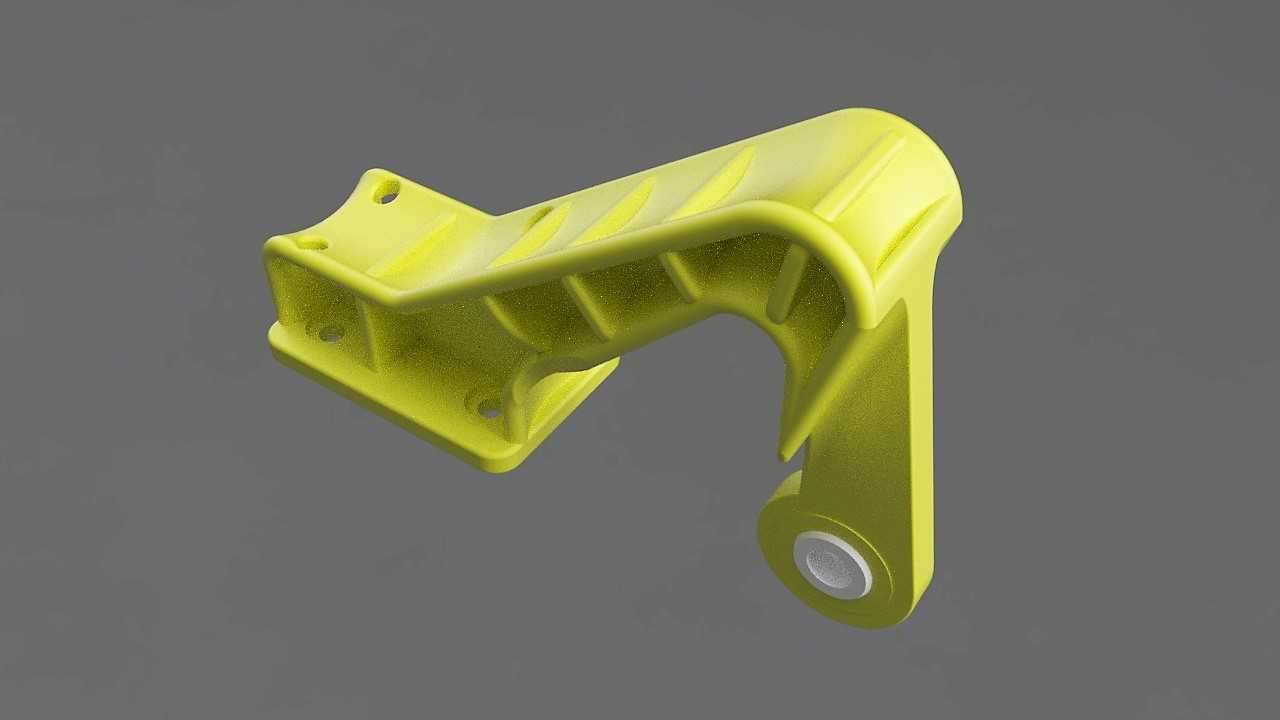

航空类L型带衬套安装连接支架结构

这款异形承力支架主要应用于轻型通航飞机的机身内部附件安装场景，承担机载小型设备的挂载与载荷传递作用，在实际装机场景中，需要同时兼顾安装定位精度、动态载荷下的抗疲劳性能以及有限安装空间内的结构紧凑性要求。从结构设计逻辑来看，整体采用L型弯折的主体构型，是为了适配机身框板与纵向桁条形成的直角安装空间，避免与周边敷设的线缆、管路产生干涉，主体弯折处做了大圆弧过渡处理，能够有效分散飞行过程中产生的交变应力，避免应力集中导致的结构疲劳开裂。支架的水平安装端面设置了三个沉头安装孔，安装时可以通过螺栓直接固定在机身框的预制安装点位上，沉孔设计能够保证螺栓头完全沉入构件表面，不会突出平面影响挂载设备的贴合安装；竖直向下延伸的支臂末端集成了带金属衬套的铰接孔，衬套采用过盈配合压入支架本体的安装位，能够降低铰接销轴转动过程中对支架本体的磨损，日常维护时仅需更换衬套即可，无需整体更换支架构件，大幅降低运维成本。支架的内侧壁布置了多道纵向加强筋，筋条的走向完全匹配载荷传递路径，从水平安装面的螺栓孔位置一直延伸到末端铰接孔的受力区域，在不额外增加整体壁厚、控制构件重量的前提下，将整体结构的抗弯、抗扭刚度提升了40%以上，完全满足航空构件轻量化与高可靠性的双重要求。设计过程中针对入口位置的凹面结构做了特殊角度优化，凹面与安装定位面的内角设置为55度，首层承力面采用T型截面构型，能够在3D打印快速成型过程中减少支撑材料的使用，同时保证打印过程中构件的成型精度，避免大角度悬垂结构导致的成型缺陷。从安装边界来看，支架水平安装面的轮廓尺寸完全适配机身框上预留的120mm*80mm安装区域，竖直支臂的长度控制在95mm以内，末端铰接孔的中心距水平安装面的垂直距离为82mm，安装后不会侵入周边15mm范围内的管路敷设通道，铰接孔的同轴度公差控制在0.02mm以内，能够保证铰接连接的转动灵活性，不会出现卡滞问题。构件的所有外露棱边都做了R2的圆角处理，既可以避免安装维护过程中锐边划伤操作人员，也能够减少飞行过程中的气动扰动影响，虽然该支架安装在机身内部，但细节处的圆角处理也能在一定程度上降低结构的风致振动响应。
