行星齿轮传动机构三维结构设计

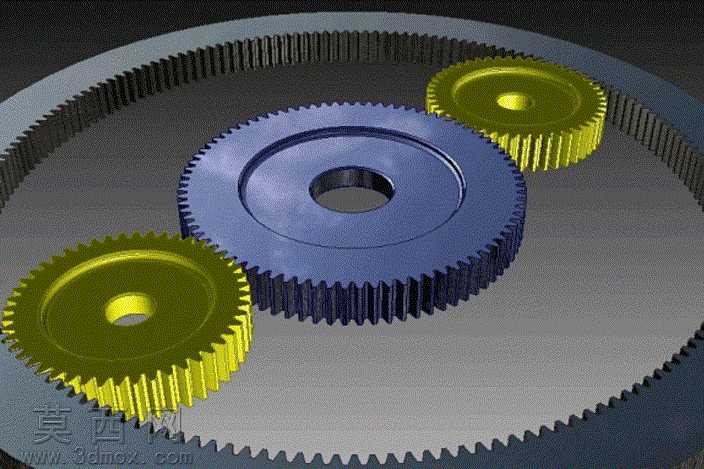

本作品为行星齿轮传动机构的三维设计成果，建模阶段基于行星轮系的传动比计算公式完成参数化建模，首先确定内齿圈、太阳轮、行星轮的模数、齿数、压力角等核心齿形参数，保证各轮齿啮合时的侧隙、重合度符合机械设计标准，避免传动过程中出现卡滞、干涉问题。建模过程中先完成单个渐开线圆柱直齿的齿廓绘制，通过阵列、布尔运算完成单个齿轮的实体构建，再根据行星轮系的装配约束关系，将三个行星轮沿太阳轮周向均匀排布，保证行星轮同时与中心太阳轮、外侧内齿圈保持正确的啮合位置，中心太阳轮、行星轮、内齿圈的中心距严格按照设计公式计算，确保装配后各部件无位置偏差。材质与渲染阶段，为不同功能的齿轮赋予差异化的金属材质，中心太阳轮与内齿圈采用深蓝色调质合金钢材质表现，表面添加细腻的金属磨砂质感与轻微的环境反射效果，还原工业齿轮经过热处理后的表面质感；三个行星轮采用金黄色黄铜质感材质表现，既区分不同传动部件，也通过材质色彩的对比清晰展现轮系的层级结构，渲染时采用柔和的工业产品打光方案，主光源从斜上方投射，突出轮齿的齿形轮廓与啮合细节，辅光源补光消除暗部死黑，让整体结构清晰可辨。结构设计上，该行星轮系采用典型的NGW型结构，内齿圈固定时动力从太阳轮输入，通过三个行星轮的自转与公转将动力从行星架输出，可实现大传动比、小体积的动力传递，三个行星轮均匀分担载荷，具备承载能力强、传动效率高、运行平稳的特点，建模时特意保留了各齿轮中心的安装孔位，还原实际零件的装配特征，可直接用于传动结构的原理演示、装配模拟与后续的工程图导出。设计过程中反复校验了各轮齿在啮合转动过程中的运动干涉情况，调整齿形参数与装配位置，确保整个轮系在全转动行程内无部件碰撞，完全符合行星齿轮传动的实际运动规律，可用于机械原理教学演示、传动方案设计验证等场景。
