小型机载激光扫描传感装置结构设计

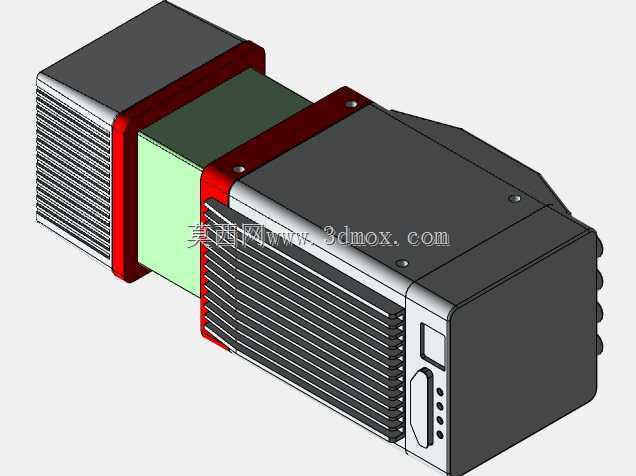

这款机载激光扫描装置主要适配中小型旋翼、固定翼无人机平台，在低空测绘、电力线路巡检、林业资源普查、地形地貌勘测、灾后应急测绘场景中承担核心数据采集功能，能够在飞行过程中快速获取地表、构筑物的三维点云数据，相比地面扫描设备作业效率提升数十倍，可覆盖人员难以抵达的峡谷、山林、受灾区域等作业场景。从结构设计来看，装置采用三段式模块化拼接布局，两端为散热壳体段，中间为光学核心舱段，各段通过红色阳极氧化的连接压圈实现轴向锁紧固定，这种拆分式设计一方面便于核心光学组件的装配调试，另一方面可根据不同载荷需求更换中间舱段的光学模块，适配不同测距精度、扫描视场的作业要求。两端散热段采用密集平行鳍片结构，壳体选用轻量化铝合金材质，通过压铸成型后做硬质氧化处理，既保证飞行过程中内部激光发射、接收模块及处理电路的散热需求，又能将整机重量控制在机载载荷的允许范围内，避免过重影响无人机续航与飞行稳定性。装置单侧设置有状态指示灯、调试接口与操作按键，接口处做了下沉式防护设计，可避免飞行过程中气流直吹接口导致的连接松动，同时兼顾地面调试时的操作便利性，无需拆解壳体即可完成参数配置、状态读取操作。安装边界方面，装置底部预留有标准机载载荷安装孔位，可适配多数民用无人机的通用挂载支架，整体外形为规整的近似长方体结构，边角做了圆弧过渡处理，能够降低飞行过程中的风阻，减少气流扰动对无人机飞行姿态的影响，同时避免尖锐边角在挂载、起降过程中造成磕碰损伤。结构设计上充分考虑机载工况的振动耐受需求，各连接部位均设置有减震缓冲垫，核心光学组件通过柔性支撑结构固定在中间舱段内部，可抵消无人机飞行过程中发动机震动、气流颠簸带来的精度影响，保证扫描数据的采集精度。壳体接缝处采用迷宫式密封结构，可应对低空飞行时的小雨、扬尘工况，提升设备在复杂野外作业环境下的适应能力，无需额外加装防护外罩即可直接挂载作业。
