无人机飞控PixHawk2及配套组件结构设计

这套组件的结构设计围绕多旋翼、固定翼无人机的飞控系统集成需求展开，核心是PixHawk2飞控模块与4gemetry配套单元的装配适配，在结构层面优先保障飞控单元的安装稳定性与接口兼容性。从实际作业场景来看，这类飞控组件广泛应用于测绘巡检、农林植保、行业航拍类无人机的航电系统搭建，是无人机实现姿态解算、航线自主飞行、执行机构控制的核心硬件载体，结构设计的合理性直接影响飞控传感器的工作精度与整机飞行可靠性。

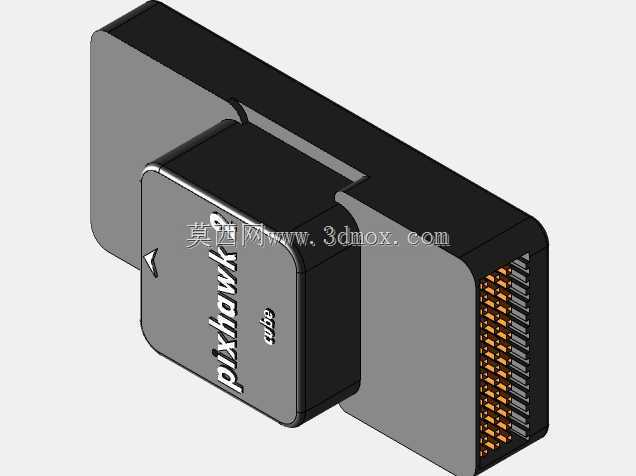

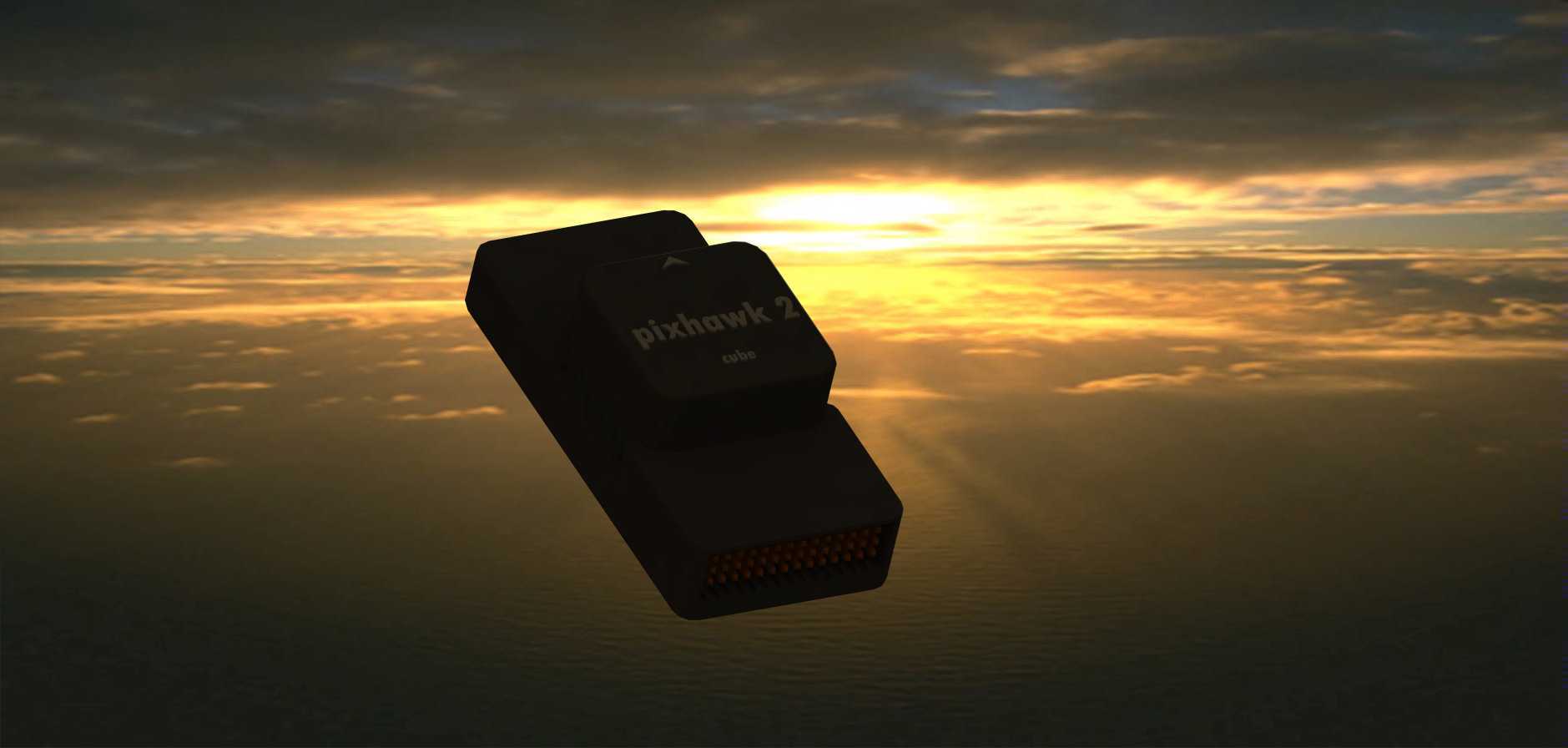

设计过程中首先明确了飞控模块的安装边界，主体飞控单元采用分层叠装结构，上层为PixHawk2核心主控模块，预留了标准的减震安装孔位，孔位间距匹配行业通用的飞控减震球安装尺寸，可直接适配市面上主流的无人机飞控减震架，避免飞行过程中机身振动传递到IMU传感器导致姿态解算偏差。下层配套模块集成了接口拓展与电源管理相关的结构位，两侧预留的接插件开口完全对应PixHawk2的标准引脚定义，包括GPS接口、数传接口、电调信号输出接口、电源输入接口的位置都做了精准的结构避让，不会出现接插件插装后与壳体干涉的问题。

外形设计上没有做多余的装饰性结构，整体为规整的长方体切角造型，主体模块的长宽尺寸控制在适配中小型无人机航电舱的范围内，安装时可通过四角的固定孔直接锁附在航电舱安装板上，也可搭配减震组件悬浮安装，适配不同载重级别的无人机安装需求。结构细节上，模块表面的标识区域做了浅凹槽设计，可粘贴功能标签方便装机时的接口识别，接插件区域做了导向倒角，插装连接线时可以快速对位，减少装机过程中的接线错误概率。

从装配逻辑来看，这套组件的结构拆分完全遵循航电设备的装维习惯，核心主控板与拓展板之间采用板对板连接器对接，结构上设置了定位柱，装配时不需要反复调整对位，上下壳体通过卡扣加螺丝的双重固定方式，既保证了壳体的连接强度，也方便后期固件升级、硬件调试时的拆装操作。针对户外作业的使用场景，壳体边缘做了圆角过渡处理，没有尖锐棱角，避免装机过程中划伤连接线或者操作人员手部，同时壳体的壁厚均匀，在保证结构强度的前提下尽可能控制自重，不会给无人机带来过多的额外负载。

在接口布局上，所有信号接口统一布置在模块的侧下方，电源接口单独布置在另一侧，做了物理防呆区分，避免装机时出现电源反接的问题。模块顶部预留了状态指示灯的透光位，不需要拆开壳体就能直观观察飞控的启动状态、GPS锁定状态、故障告警状态，外场作业排查故障时效率更高。整套结构的安装公差控制在航电设备的通用标准范围内，所有孔位、开口的位置精度都能满足批量生产的装配要求，不需要二次修配就能完成整套飞控组件的组装，可直接用于无人机航电系统的方案验证、装机适配以及相关教学演示场景。
