自行式模块化重载运输平板车结构

　　在船厂分段转运、石化大件吊装进场、桥梁钢箱梁移位、高铁箱梁预制场倒运以及港口重件码头接卸这类工况里，普通平板拖车很难同时满足承载吨位、通道转弯半径和多点位载荷均匀分布的要求，自行式模块化运输车正是围绕这些极端运输场景发展起来的专用装备。这套三维结构把平台本体、轮组悬架、转向执行和模块拼接逻辑完整呈现出来，便于结构设计人员核对承载边界，也方便现场选型时判断轴线数量与编组方式。

　　从实际用途看，该类设备承担的是百吨级到千吨级不可拆解货物的场内与短距离转运。船体分段外形不规则且局部集中载荷明显，反应器、塔器长度大、支点间距受限，桥梁构件则对运输过程中的台面变形和支点高差十分敏感；模块化平板车通过多轴线并列、首尾串联或纵横拼接，把集中载荷分散到数十个轮胎接地点上，再借助液压悬架的升降补偿，让各轮轴受力保持在设计区间内，避免个别轮胎超载或台面局部翘曲。

　　模型的上部为大尺寸承载平板，台面采用分块铺装与边框加强的形式，既保留货物绑扎、支撑墩放置的平整区域，也通过纵向主梁和横向横梁形成箱格状传力路径。工程建模时，台面厚度、边梁高度和横梁间距不能只按外观确定，而要结合额定载荷、支点位置、轮胎冲切影响以及货物支腿压痕进行校核。平板四周预留模块连接与管路、线缆布置边界，端部结构需要承受多车联挂时的纵向牵引和制动载荷，侧面则要为转向、制动、液压检修留出操作空间。

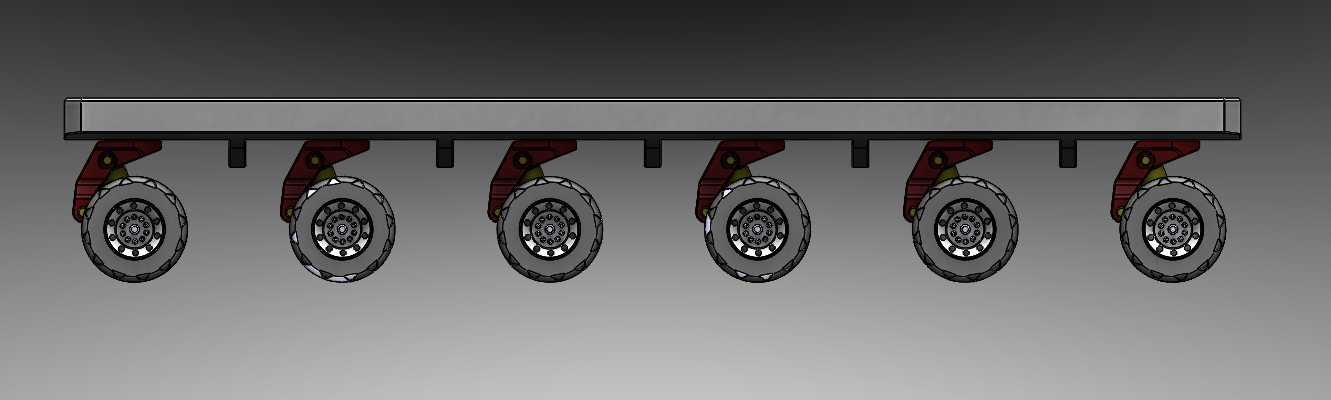

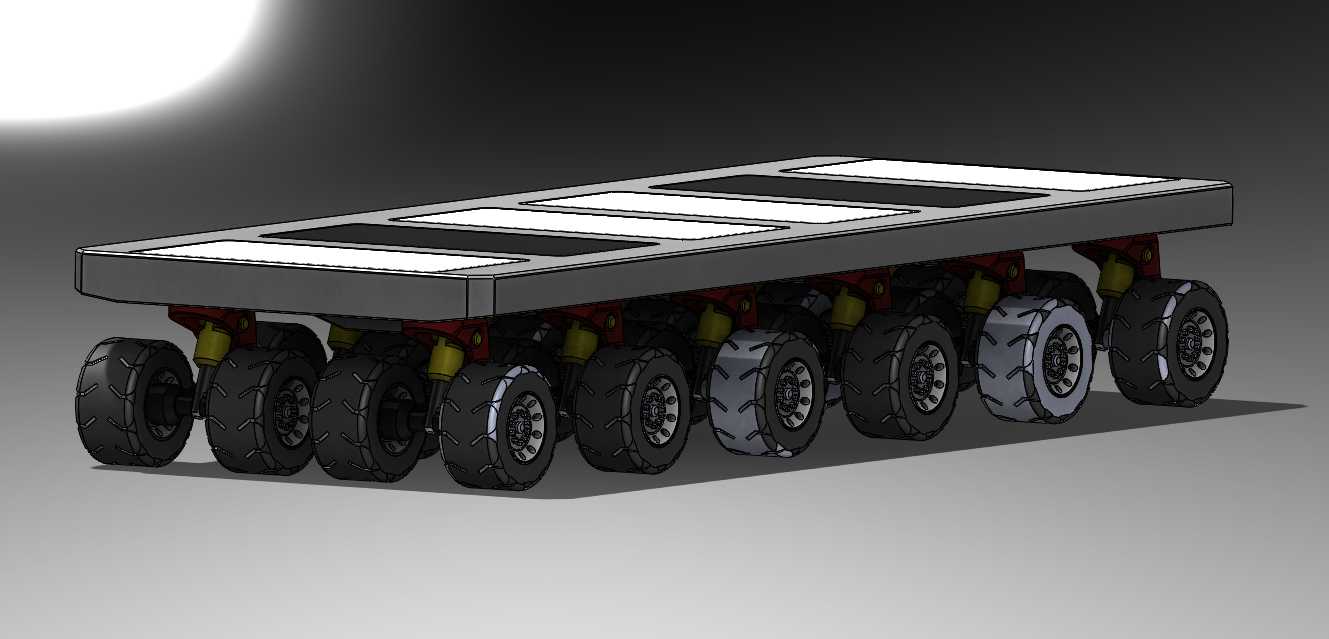

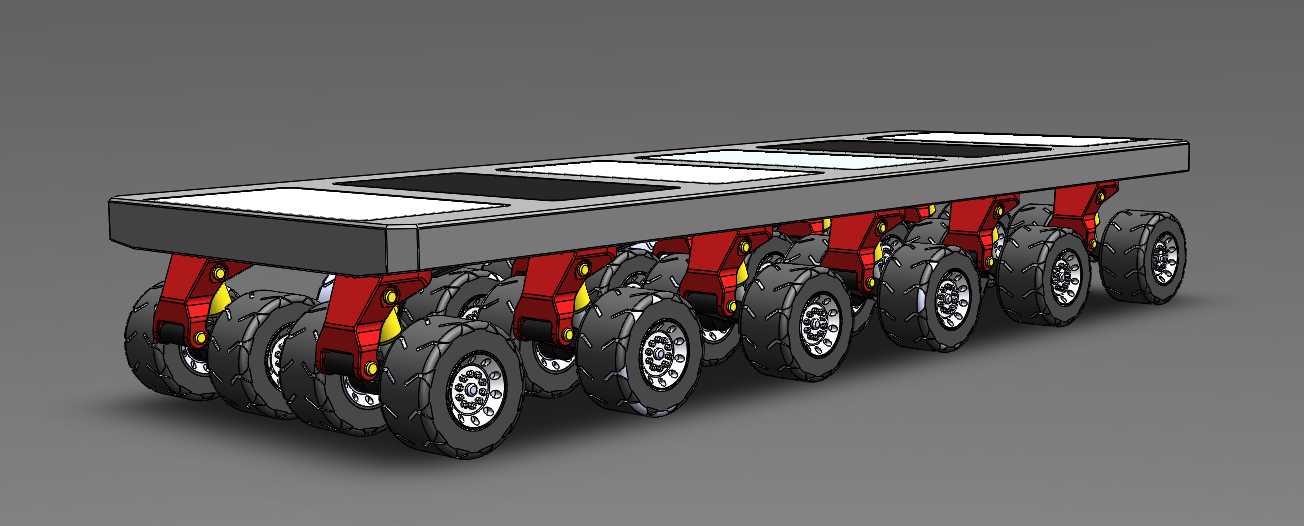

　　行走部分是整车结构的重点。图中每一轴线均布置多组轮胎，悬架摆臂与车体铰接，液压支承单元连接车架与轮架，使轮组在不平路面上仍能跟随地面起伏。重载运输时，悬架油缸不仅承担升降功能，还参与三点支撑或多点支撑的载荷分配：通过把若干轴线划分为不同支承组，系统可以在转弯、坡道和拼接编组时维持平台姿态。对于三维设计而言，悬架行程、轮胎跳动包络、转向节回转空间和车架下方最小离地间隙都需要逐一检查，否则模型在仿真或出图阶段容易出现干涉。

　　转向能力决定了设备能否进入狭窄施工场地。该类运输车的车轮可实现大角度回转，部分模式下支持斜行、横行、原地转向和中心回转，因此长尺寸货物在厂区道路、码头堆场和桥梁现场移动时，不必依赖大型牵引车完成复杂倒运。建模时应把轮架回转中心、转向拉杆或回转驱动的布置、轮胎最大转角以及相邻轮胎在极限转角下的间隙表达清楚；多轴线编组时，还要考虑各轴按不同转角协同运动，使整车按照预设瞬时转向中心行驶。

　　动力与控制部分通常采用动力单元随车或集中供电、供油的方式，驱动液压系统完成行走、转向和悬架升降。结构设计上，动力柜、控制阀组、液压油箱和接线空间不能侵占主承载梁的关键截面，也要保证维修人员能够接近滤芯、接头和检测点。对于多模块拼接场景，车体端部的机械连接、液压油路快速接口和控制信号接口位置应具有一致性，使不同模块能够快速组合，并在联挂后保持台面高度统一。

　　安装边界方面，选型人员首先要根据货物重量、重心位置和支点数量确定轴线数，再按轮胎允许轴荷、地面承载力和运行速度复核编组长度。平板高度影响货物装车后的总高，悬架升降范围决定了它能否与码头跳板、厂房地坪或预制台座对接；整车宽度则受道路通行条件和现场通道限制。模型中密集轮组、低矮平台和可拼接端部的组合，正是为了在有限外形尺寸下获得更大承载面积和更灵活的通过能力。

　　从建模表达来看，平台面板、主梁、悬架臂、轮辋轮胎、转向支架和连接端梁之间的装配关系清晰，能够用于干涉检查、维护空间分析和运输方案演示。对机械设计人员而言，这类结构的核心不在单一零件造型，而在载荷如何从货物传递到台面、梁系、悬架、轮胎直至地面，以及多模块协同后如何保持转向、支撑和行走的一致性。
