涡轮机带底座扭曲叶片叶轮转子结构

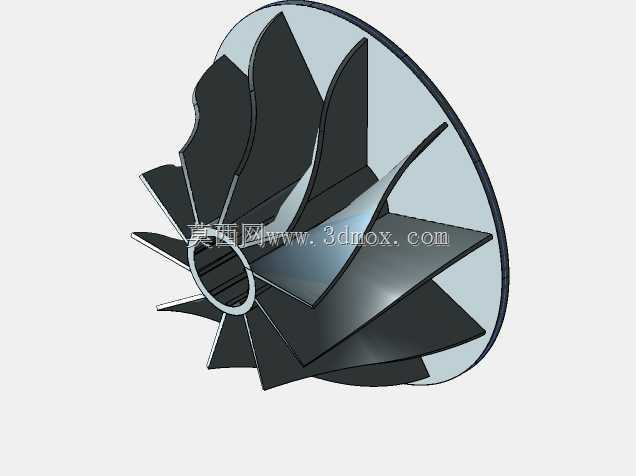

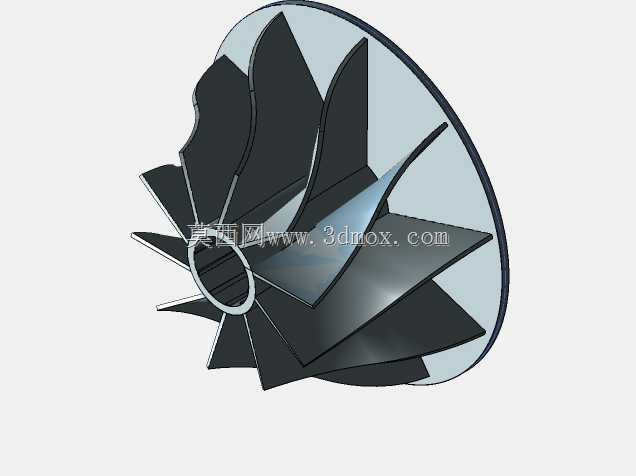

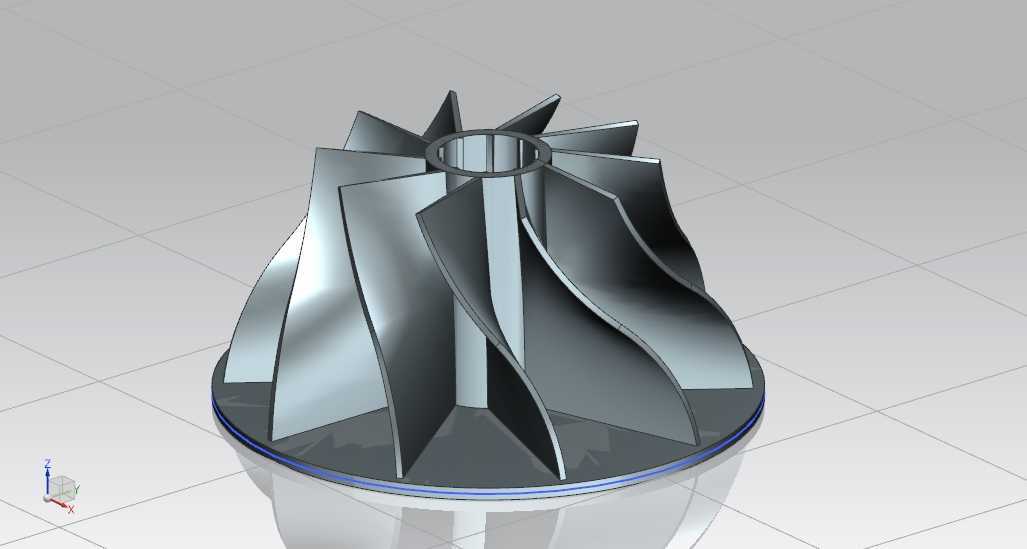

这类叶轮转子是涡轮类流体设备的核心做功部件，常见于小型径流涡轮、微型燃气轮机、涡轮增压器以及部分工业流体能量回收装置中，承担着将流体介质的压力能、动能转化为转轴旋转机械能的核心作用，也可反向作为离心式压气机的做功部件，为管路系统提供带压流体。从结构设计来看，该叶轮采用后弯式扭曲叶片构型，叶片沿轮毂轴向高度方向存在连续的型线扭转，这种设计并非随意的曲面造型，而是为了适配流体在流道内从轴向入口转向径向出口的流动轨迹，减少叶片入口处的气流冲击损失，同时降低流道内的二次流、涡流损耗，让流体在相邻叶片构成的流道内平滑完成能量转换，避免流动分离导致的效率骤降与叶片异常振动。叶轮底部设置了一体化的圆盘式底座，底座外缘做了薄边凸台结构，这个结构一方面可作为叶轮装配时的轴向定位基准，与机壳内壁的密封槽配合形成简易的径向密封边界，减少叶轮出口侧高压流体向入口低压侧的内泄漏；另一方面圆盘结构可将所有叶片的根部连接为整体，提升叶片根部的连接刚度，抵消转子高速旋转时叶片受到的离心力载荷，避免长叶片在高转速下出现过大的根部弯曲应力。中心的通孔为轴安装孔，孔壁为光滑圆柱面，实际工程应用中会根据匹配的转轴直径做公差配合设计，通常选用过渡配合加键槽的扭矩传递形式，部分高转速场景下也会采用过盈配合加端面锁紧的结构，保证叶轮与转轴的同轴度，避免高速旋转时出现动平衡超标问题。从安装边界来看，这类叶轮的轴向安装尺寸由底座下端面到叶片顶端的轴向高度决定，径向安装边界为叶片出口边缘的最大回转直径，设计选型时需要保证该回转直径与机壳内壁保留均匀的径向间隙，间隙过大会导致泄漏损失升高，间隙过小则可能因为转子高速旋转时的径向跳动、热胀冷缩出现叶片刮蹭机壳的故障。在实际设计过程中，这类扭曲叶片的型线通常会先通过一维热力计算确定进出口的叶片安装角、流道通流面积，再通过三维曲面建模完成叶片的光滑过渡，建模时需要保证叶片与轮毂、底座的连接处做圆角过渡，减少应力集中，避免长期交变载荷下出现根部疲劳裂纹。该叶轮的叶片数量选取兼顾了流道的通流能力与叶片的结构强度，叶片数量过少会导致单个叶片的载荷过大、流道内流动控制能力不足，数量过多则会增加流道的壁面摩擦损失，同时增大叶轮的整体转动惯量，影响设备的动态响应速度。
