120KN级环形螺纹连接起重吊环结构

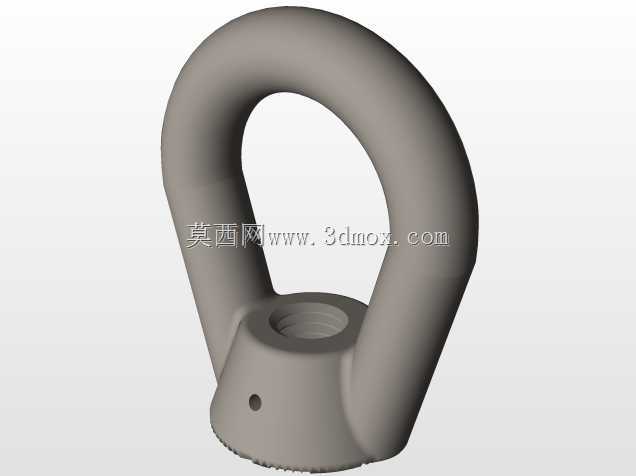

在重型设备吊装、港口货物转运、工程机械装配、钢结构安装等作业场景里，这类环形螺纹吊耳是传递吊装载荷的核心受力构件，120KN的额定载荷对应常规工况下12吨级的额定承重能力，适配多数中型设备的垂直吊装、小角度斜向吊装需求。从结构设计逻辑来看，上部的环形吊耳部分采用大圆角过渡的闭环弯环结构，没有尖锐的应力集中棱角，环体内壁做了等截面圆弧处理，能让卸扣、吊装带等索具接触时受力均匀，避免索具被棱角切割损伤，同时环体的截面直径经过载荷校核，在额定载荷下的弯曲应力、拉应力都控制在材料许用应力范围内，预留足够的安全冗余应对作业中的动载冲击。下部的螺纹连接基座采用内螺纹孔设计，可直接与设备本体上的外螺纹吊装螺柱旋合，基座侧面设置的径向小孔是防松定位孔，当吊环与设备螺柱拧紧到位后，可穿入开口销或者紧定螺钉，防止吊装过程中螺纹受振动松脱，避免吊环脱落引发安全事故。基座底部的端面做了精加工平面处理，与设备安装面贴合时能保证接触面积充足，不会出现偏载导致螺纹局部受力过大的问题。从安装边界来看，这类吊环安装时需要保证设备上的配套螺柱同轴度偏差在允许范围内，螺纹旋合长度要达到螺纹公称直径的1.2倍以上，才能保证螺纹连接的强度满足承重要求；环形部分的内空尺寸适配常规吨位的弓形卸扣，吊装时索具的连接角度不宜超过与垂直方向15度的范围，避免分力过大导致吊环承受额外的弯曲载荷。建模过程中需要重点关注环体与基座连接的过渡区域，这个位置是应力集中最高的部位，建模时要做足够大的圆角过渡，不能出现直角接缝，同时要保证螺纹孔的轴线与环体的中心平面重合，避免安装后吊环出现偏斜，导致受力不均。这类吊具在实际使用前需要做磁粉探伤检查表面裂纹，定期核查螺纹磨损情况，不能超载荷使用，也不能在环体上焊接其他附件破坏原有受力结构。
