可3D打印四旋翼无人机机架套件结构设计

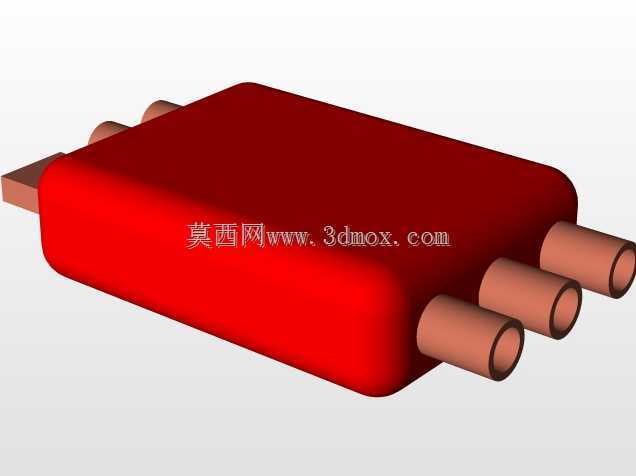

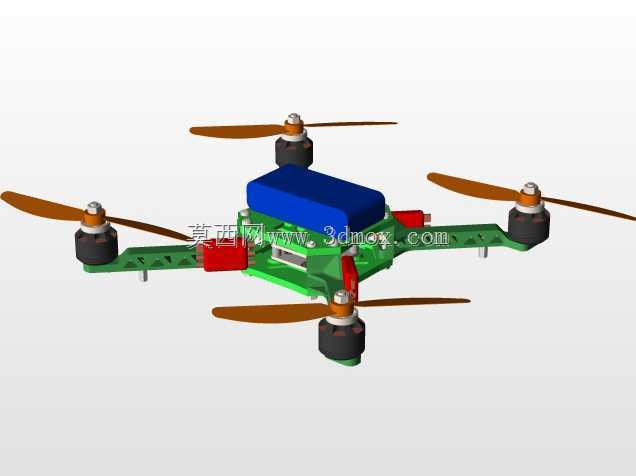

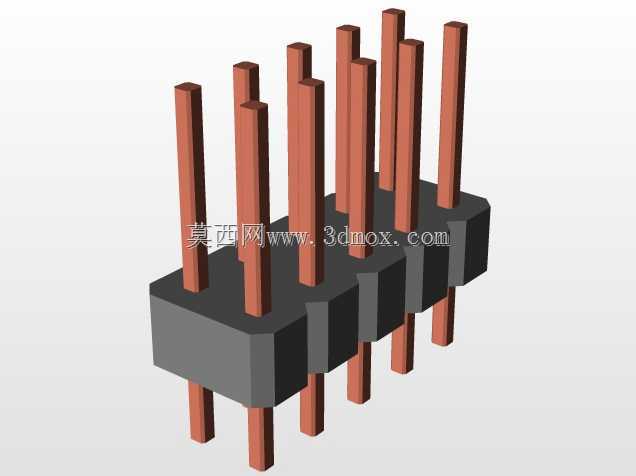

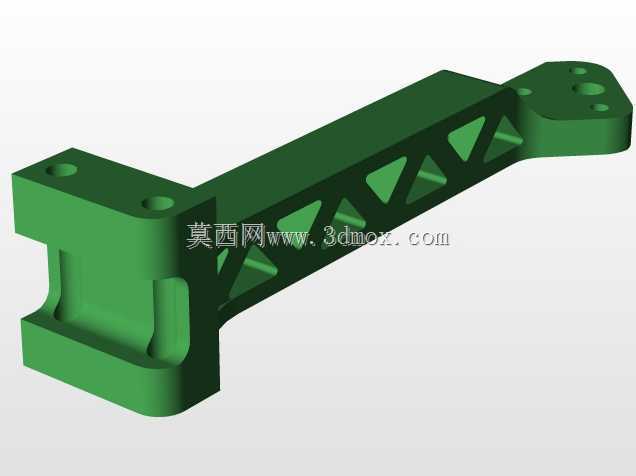

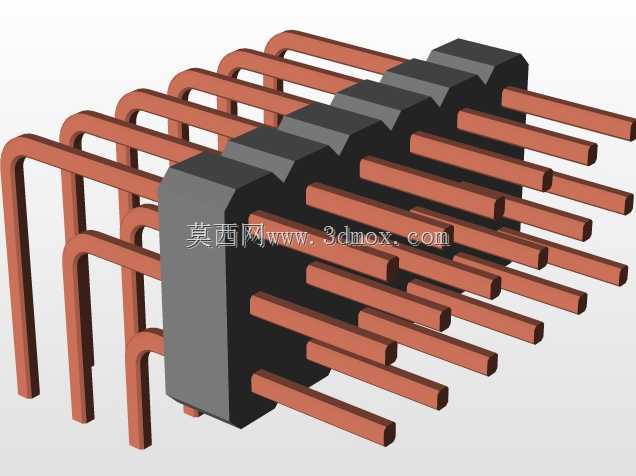

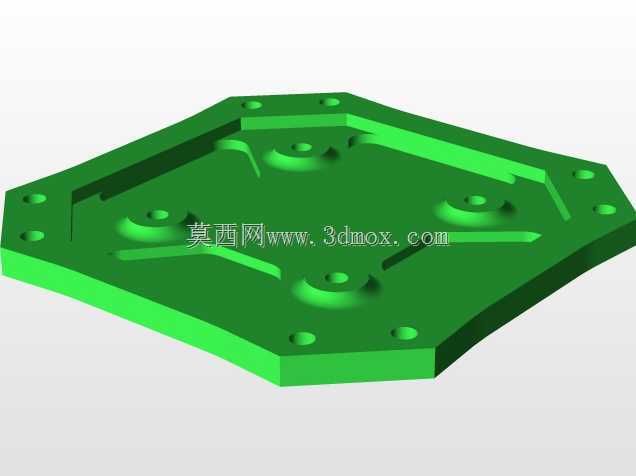

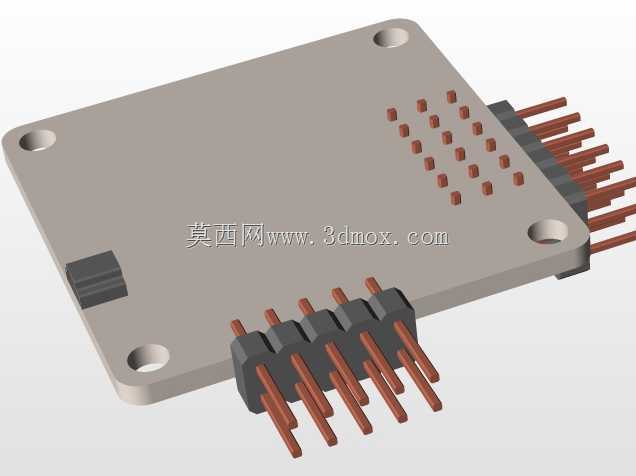

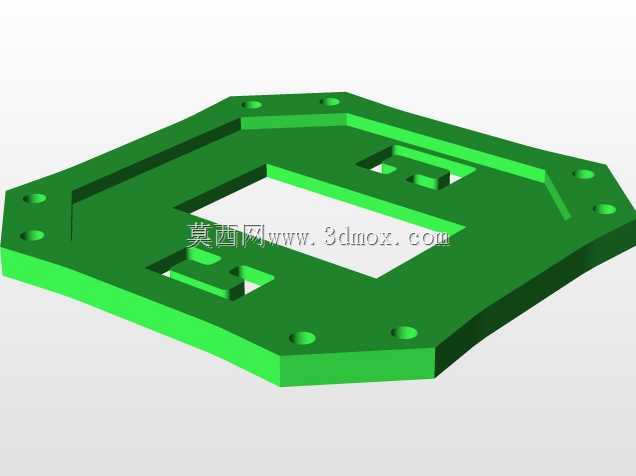

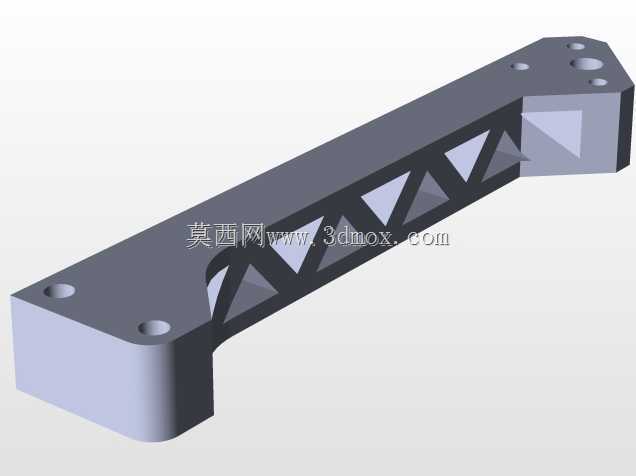

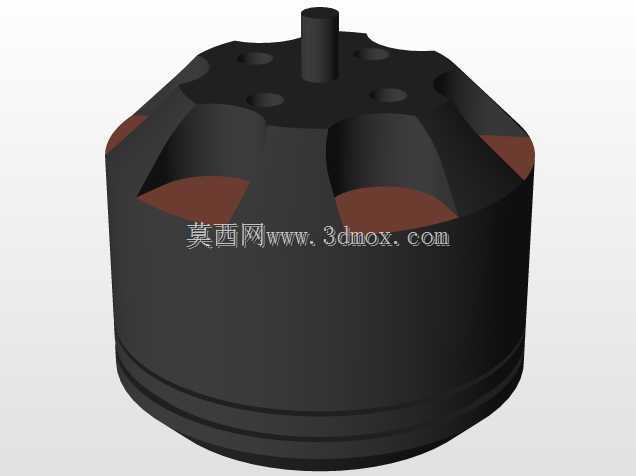

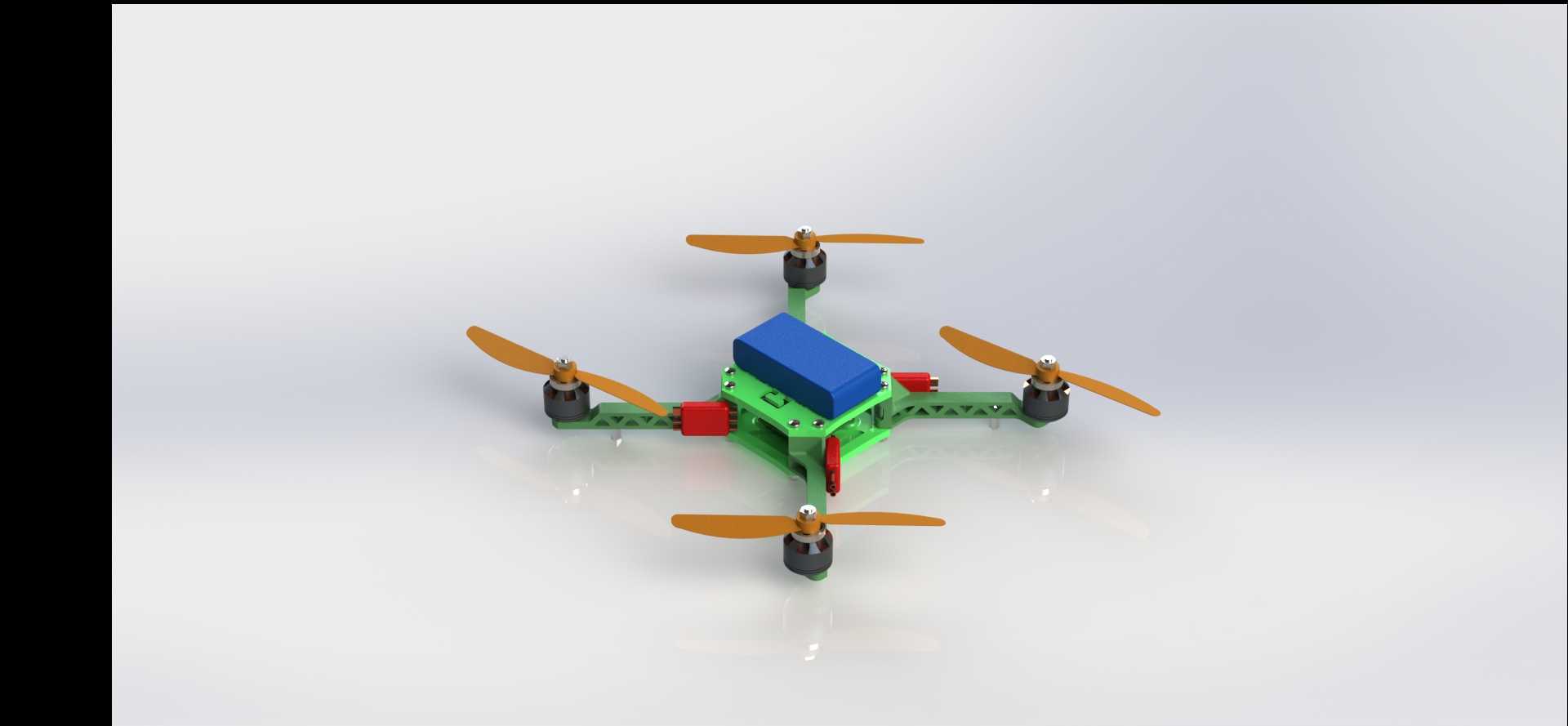

这套四旋翼机架套件面向小型消费级、教学实验类无人飞行器设计，核心适配桌面级FDM3D打印工艺制作，可直接用于航模DIY、高校无人机结构实验、小型航拍验证平台搭建场景，也可作为微型物流载荷试验的基础承载结构使用。机架采用X型四轴布局，四个机臂从中心主机座向外等角度延伸，机臂末端预留标准电机安装孔位，可直接适配常用的1806、2204系列微型无刷电机，安装孔位做了沉台设计，避免电机固定螺丝突出干涉螺旋桨旋转。中心主机座采用分层堆叠结构，下层预留飞控板安装槽，可直接嵌入常用的微型飞控模块，槽位周边设计了走线卡槽，可将电调信号线、电源线规整收纳，避免飞行过程中线材晃动干扰飞控传感器；上层预留电池安装位，适配常规2S-3S锂聚合物电池，电池固定位设计了绑带穿槽，可通过尼龙扎带或魔术贴快速固定电池，同时预留了重心调节余量，可根据搭载的摄像头、传感器重量调整电池前后位置，保证整机重心落在机架几何中心。机臂与中心座采用快拆式插接结构，插接配合面做了定位凸台，安装时无需额外校准角度，插合后通过侧向的锁紧销即可完成固定，既保证了机臂的连接强度，也可在机臂受损时快速单独更换，无需整体报废机架。机架整体采用镂空减重设计，机臂截面为工字型结构，在保证抗弯、抗扭强度的前提下尽可能去除非承载区域的材料，降低整机自重，提升飞行续航时间；机架底部预留了通用设备安装孔位，可加装微型摄像头、光流传感器、超声波定高模块等常用外设，孔位采用标准M2螺纹规格，适配市面上绝大多数微型航模配件。从安装边界来看，机架对角电机轴距适配150mm到180mm规格的螺旋桨，机臂末端到中心座的距离经过精确计算，螺旋桨旋转时不会出现相邻桨叶打桨的问题，中心座的内部净空尺寸可容纳最大30*30mm规格的飞控板，电池安装位可容纳最大尺寸为60*30*20mm的锂聚合物电池，机架整体组装完成后底部离地高度为15mm，可在起降时避免底部搭载的传感器直接接触地面造成磨损。整套结构的壁厚统一设置为1.5mm，既满足3D打印时的最小壁厚要求，不会出现打印翘边、填充不足的问题，也能在普通炸机场景下吸收部分冲击能量，避免结构直接断裂。
