小型四旋翼航拍无人机结构设计

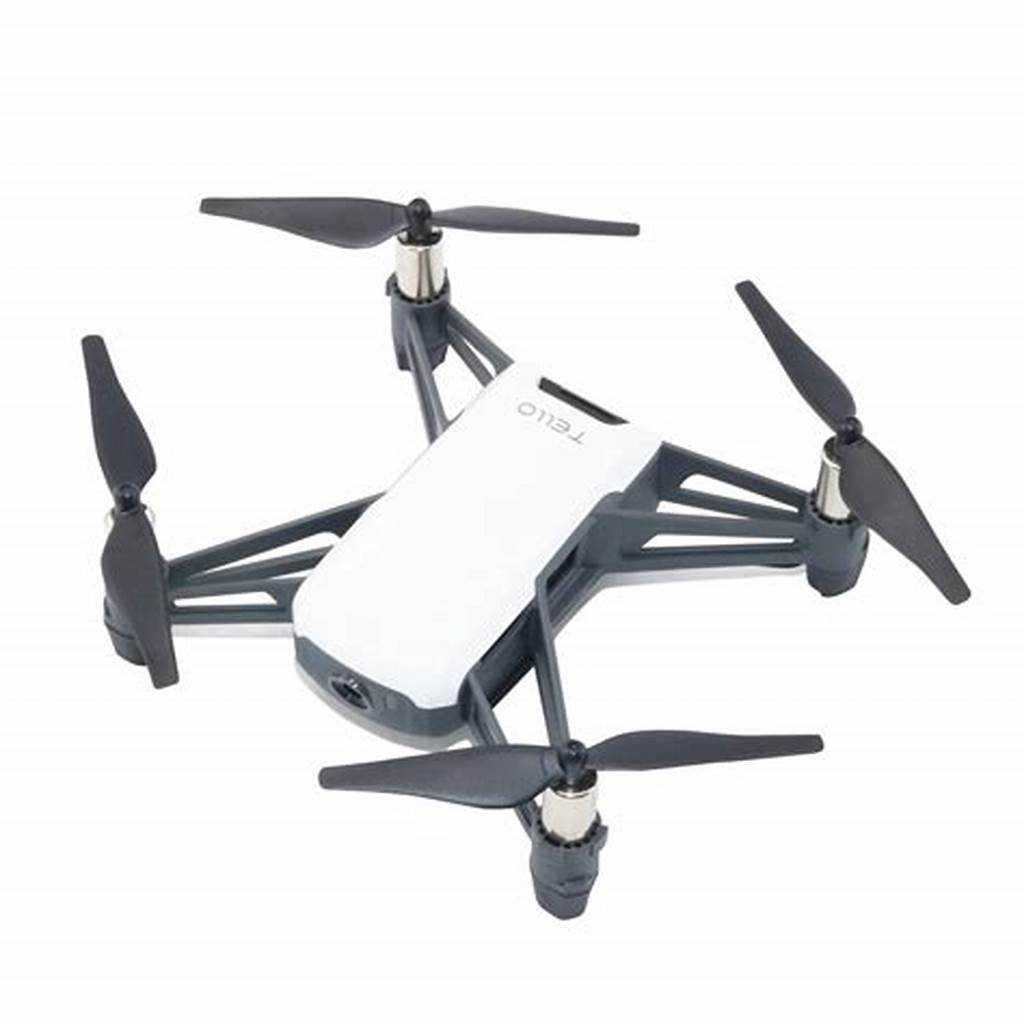

这款小型四旋翼飞行器的结构设计，核心围绕消费级近景航拍、低空轻载作业场景展开，日常可用于室内外短距离航拍摄影、小型场地巡检、青少年科创教学实操等场景，整体结构兼顾轻量化与抗摔性能，适配日常非专业级低空飞行需求。从结构布局来看，整机采用X型旋翼排布方案，四个机臂从中心主机壳向外延伸，相邻机臂夹角保持90度对称，这种布局能让四个旋翼的升力分布更均匀，飞行姿态调整时的力矩输出更线性，降低飞控系统的姿态解算压力。机臂采用镂空桁架式结构设计，在保证结构抗弯强度的前提下，尽可能削减非必要的实体结构重量，同时镂空结构能在飞行时引导气流穿过，减少机臂自身带来的乱流干扰，提升旋翼下洗气流的顺畅度，间接提升悬停稳定性。中心主机壳采用上下扣合的装配结构，上壳为平整弧面设计，既可以降低飞行时的正面风阻，也能预留足够的内部空间容纳飞控板、电池、图像传输模块等核心电子元件，下壳预留摄像头安装位，镜头朝向正前下方，适配第一视角飞行与航拍取景需求，安装位周边做了加厚凸台结构，能在轻微坠机时吸收冲击能量，避免镜头直接磕碰受损。旋翼采用快拆式安装结构，电机轴与旋翼根部做了定位卡槽设计，日常更换旋翼无需额外工具，直接卡入即可锁定，旋翼的翼型做了低速优化，在较低转速下就能提供足够升力，同时降低旋翼转动时的气动噪音。整机的安装边界控制紧凑，机臂展开后整体外廓尺寸控制在手掌可握持的范围，收纳时无需拆卸机臂即可放入小型收纳包，适配日常便携携带需求。机臂末端的电机安装座做了同轴度定位设计，保证电机输出轴与机臂平面垂直，避免旋翼转动时出现偏摆带来的振动，电机座与机臂的连接位置做了加强筋过渡，能承受坠机时的侧向冲击力，减少机臂断裂的概率。电池仓设计在主机壳重心位置，更换电池时无需拆解整机外壳，通过侧边卡扣即可锁定电池，保证电池安装后重心与整机几何中心重合，避免飞行时出现重心偏移带来的姿态倾斜。整机所有外露的电子元件接口都做了内藏式设计，减少飞行时灰尘、水汽直接接触接口的概率，提升日常使用的耐用性。起落结构直接集成在下壳边缘，采用凸起的弧形支撑脚，无需额外安装独立起落架，在降落时能提供足够的离地间隙，避免下置摄像头直接接触地面，同时支撑脚的弧形结构能在硬着陆时产生微小形变吸收冲击，保护内部电子元件不受震动损伤。
