小型竞速穿越四轴飞行器机架结构设计

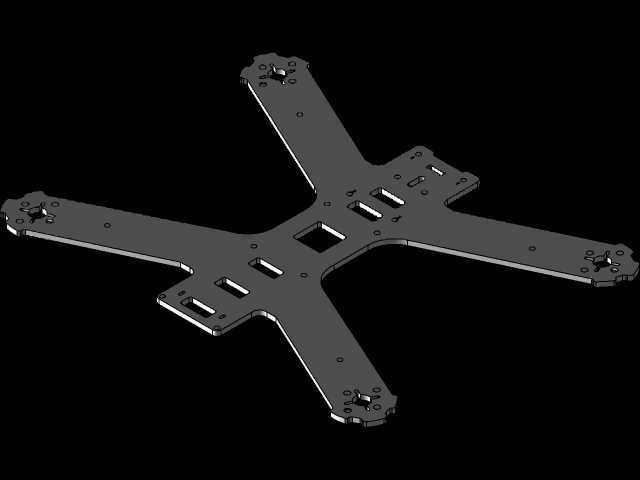

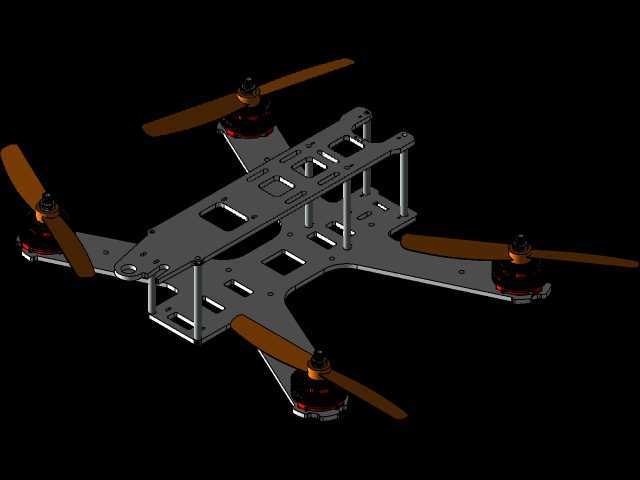

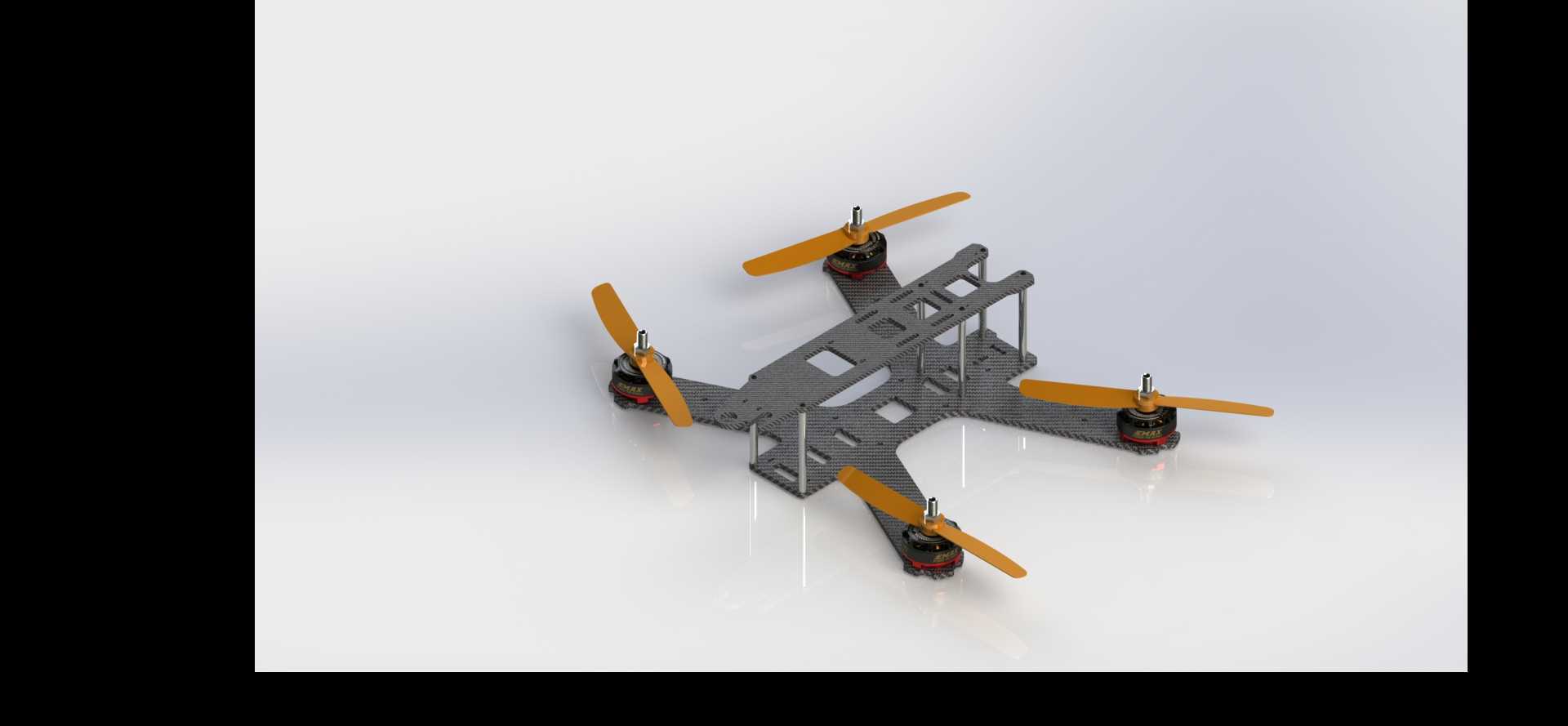

这款小型四轴飞行载具的机架采用对称X型布局设计，核心定位是低空高速穿越竞速场景，适配狭窄空间内的快速机动飞行需求，日常可用于航模竞技、低空环境探查、小范围航拍作业等场景。机架主体采用镂空式碳纤维板材拼接结构，通过金属铜柱配合紧固件完成上下层板与机臂的连接固定，整体结构在保证结构强度的前提下尽可能削减冗余重量，降低飞行过程中的动力负载。机臂末端预留了标准无刷电机的安装孔位，适配22系列外转子无刷电机的安装尺寸，安装孔位的同轴度公差控制在0.1mm以内，避免电机安装偏斜导致的动平衡失衡问题，减少飞行过程中的异常振动。机架上层板预留了飞控板、电调、电池绑带的安装固定位，各安装位的间距按照主流迷你飞控的标准尺寸设计，飞控安装位预留了减震缓冲的安装空间，可搭配减震胶柱降低电机振动对飞控传感器的干扰，保障飞行姿态解算的准确性。机架的中心区域预留了摄像头、图传模块的安装槽位，可根据使用需求搭配不同重量的航拍组件，安装边界充分考虑了飞行过程中的重心配平要求，整机重心落在机架几何中心的垂直轴线上，避免重心偏移导致的飞行姿态控制难度提升。设计过程中对原有复杂的电机安装结构做了简化处理，去除了非必要的曲面特征与冗余连接结构，避免复杂特征导致的建模运算卡顿，同时也降低了实际加工过程中的工艺难度，板材切割可直接采用激光切割工艺完成，不需要额外的复杂机加工工序。机臂的长度设计充分考虑了螺旋桨的旋转半径，搭配5寸螺旋桨时不会出现桨叶碰擦机架的问题，机臂根部做了加厚处理，提升飞行过程中发生碰撞时的结构抗冲击能力，减少炸机时的机架损坏概率。机架上下层板之间的预留空间足够容纳常规尺寸的锂电池、接收机等电子元件，布线槽位沿机臂方向延伸，可将电调与电机的连接线沿槽位规整布置，避免线材外露被螺旋桨打坏，同时也能减少飞行过程中的风阻。整体机架的装配公差经过优化，各连接部位的配合间隙控制在合理范围，装配完成后不会出现结构松动晃荡的问题，同时也方便日常维护时的快速拆装更换损坏部件。
