多旋翼无人机电机安装固定塑料支架

做航模结构设计快八年，经手的多旋翼动力安装件少说也有几十版，这类塑料安装座看着不起眼，实际直接决定动力输出的稳定性与整机振动水平。日常作业场景里，不管是航拍测绘多旋翼、植保作业小型机还是航模竞速机，电机安装座都是连接动力单元与机臂的核心受力件，既要承接电机运转产生的持续振动、起降瞬间的冲击载荷，还要保证电机轴与机臂的相对位置精度，避免出现动力同轴度偏差带来的射桨、飞行姿态偏移问题。

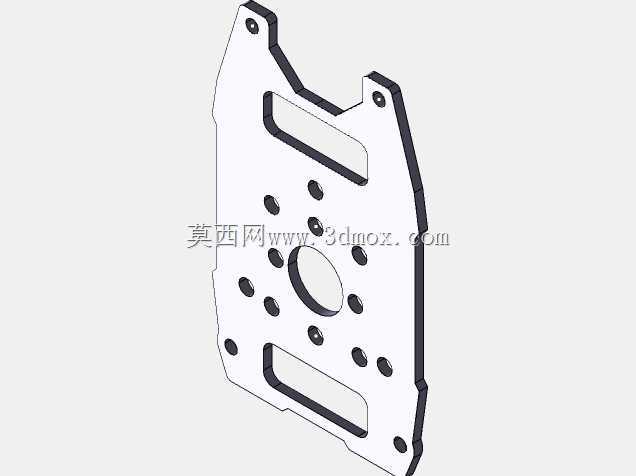

设计这类塑料安装件时，首先要卡准安装边界：主体安装平面预留的电机固定孔位，要匹配对应型号无刷电机的孔距标准，中心大尺寸通孔是为电机轴与桨座预留的避让空间，避免运转过程中桨座与安装座发生剐蹭；两侧的长条形槽位是走线与减重设计，既可以让电机三相线从安装座内部穿入机臂，减少飞行过程中的风阻与线材剐蹭风险，也能在保证结构强度的前提下降低整机死重，这对航模类产品来说是必须考量的设计点。

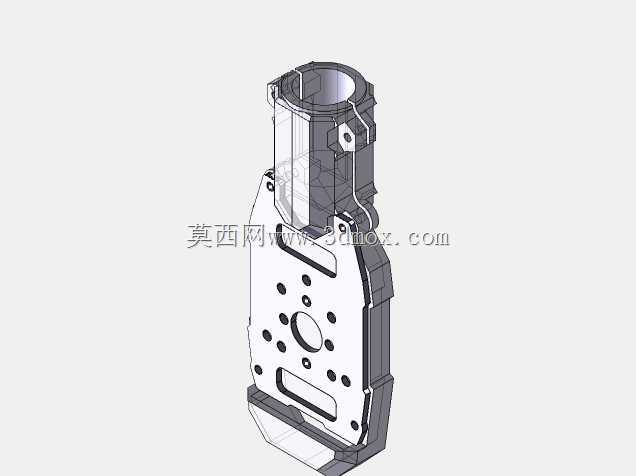

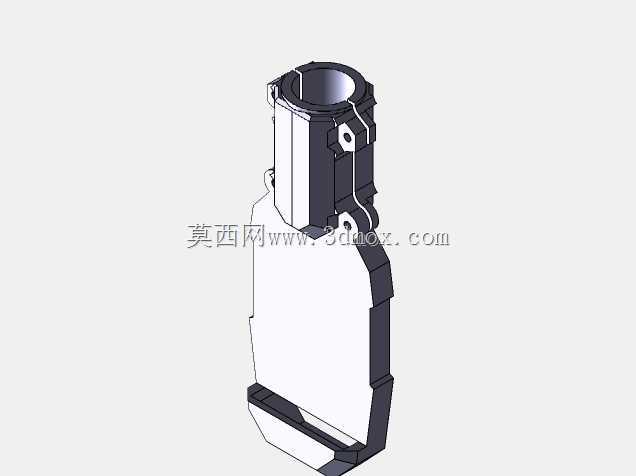

从结构受力角度看，安装座与机臂连接的一端做了加厚的嵌合结构，不是简单的平面贴合，而是带定位止口的嵌套设计，装配时可以直接卡入对应管径的碳管机臂端部，再通过侧边的固定孔锁付螺丝，能大幅降低连接位置的旷量，避免长期振动后出现安装座松动偏转的问题。主体平面上分布的多个小孔位，一方面是注塑成型时的壁厚均匀化设计，避免厚壁位置出现缩痕、内应力集中的问题，另一方面也可以作为不同孔距电机的兼容安装位，提升零件的通用适配性。

材质选用上这类零件一般采用玻纤增强尼龙注塑成型，相比普通ABS有更好的韧性与抗振动疲劳性能，遇到轻微炸机冲击时不会直接脆断，能吸收部分冲击能量保护电机端盖与机臂结构。设计时还要注意安装面的平面度要求，电机贴合面的平面度公差要控制在0.1mm以内，否则电机锁紧后会出现机壳形变，导致定子转子摩擦，不仅会降低电机效率，还会带来额外的振动与温升，影响动力系统的使用寿命。另外安装座的外形做了流线型的切角处理，不是生硬的直角结构，能降低飞行过程中安装座位置产生的紊流，减少对整机气动效率的影响，这点在竞速类多旋翼上的影响尤为明显。
