间歇传动日内瓦齿轮机构三维建模

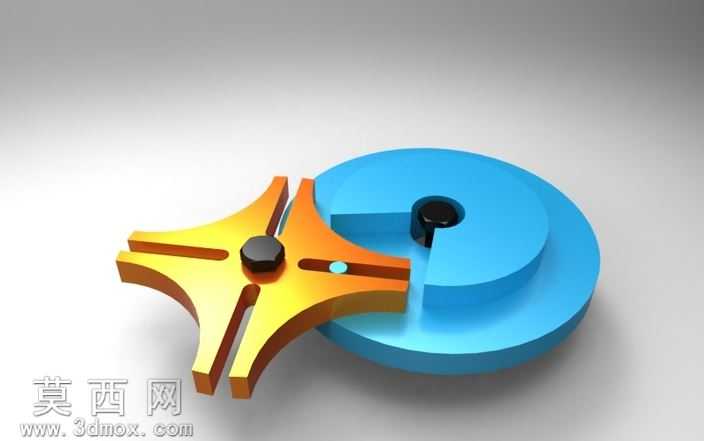

本作品为日内瓦齿轮机构的三维建模成果，整体采用SolidWorks完成全参数化建模设计，建模过程严格遵循机械设计手册中槽轮机构的传动参数规范，对主动拨盘与从动槽轮的配合尺寸进行了精准约束，确保机构运动过程中无卡滞、无干涉。建模阶段首先绘制主动拨盘的基准草图，对拨盘的十字形拨臂、中心定位轴、锁紧弧面分别进行特征拉伸与切除，拨臂边缘做了工艺圆角处理，避免实际加工中出现应力集中问题；随后构建从动槽轮的主体结构，对槽轮的径向导槽、凹形锁紧弧、中心安装孔进行特征建模，导槽的宽度与拨盘圆柱销的直径采用间隙配合参数，保证拨销能够顺畅滑入滑出导槽完成间歇传动。材质与渲染阶段，主动拨盘赋予金属黄铜材质，调整材质的粗糙度、金属度参数，还原金属加工后的哑光金属质感，槽轮主体赋予工程蓝色硬质塑料材质，中心轴与拨销赋予发黑处理的碳钢材质，不同部件的材质区分清晰，能够直观分辨机构的不同组成部分；渲染采用工作室柔光环境，添加柔和的地面阴影效果，突出机构的立体结构与装配关系，整体渲染效果真实自然，能够清晰展示机构的装配状态。结构设计上，该日内瓦机构属于外啮合槽轮机构，主动拨盘连续回转时，圆柱销进入槽轮导槽会带动槽轮转动，当圆柱销脱离导槽后，槽轮的凹弧与拨盘的锁紧弧贴合，槽轮保持静止状态，实现将连续回转运动转换为单向间歇回转运动的功能，可应用于自动化转位、间歇送料等工业场景。建模过程中对所有运动部件添加了机械配合约束，可直接导入运动仿真模块进行运动学分析，验证机构的运动角位移、角速度参数是否符合设计预期，模型特征树结构清晰，所有参数均可编辑修改，方便使用者根据实际工况调整槽数、中心距、拨销直径等核心参数，适配不同的传动需求。
