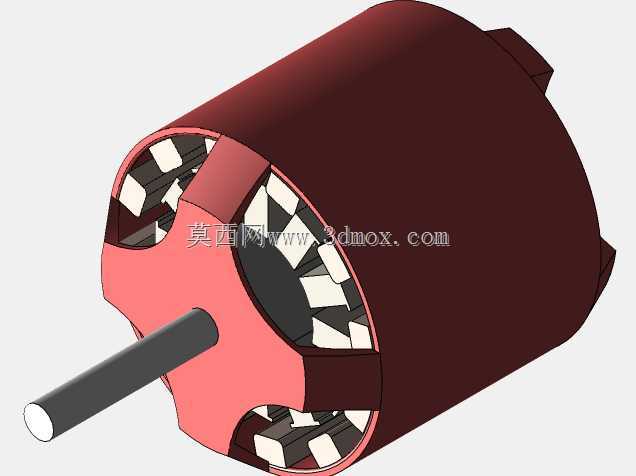

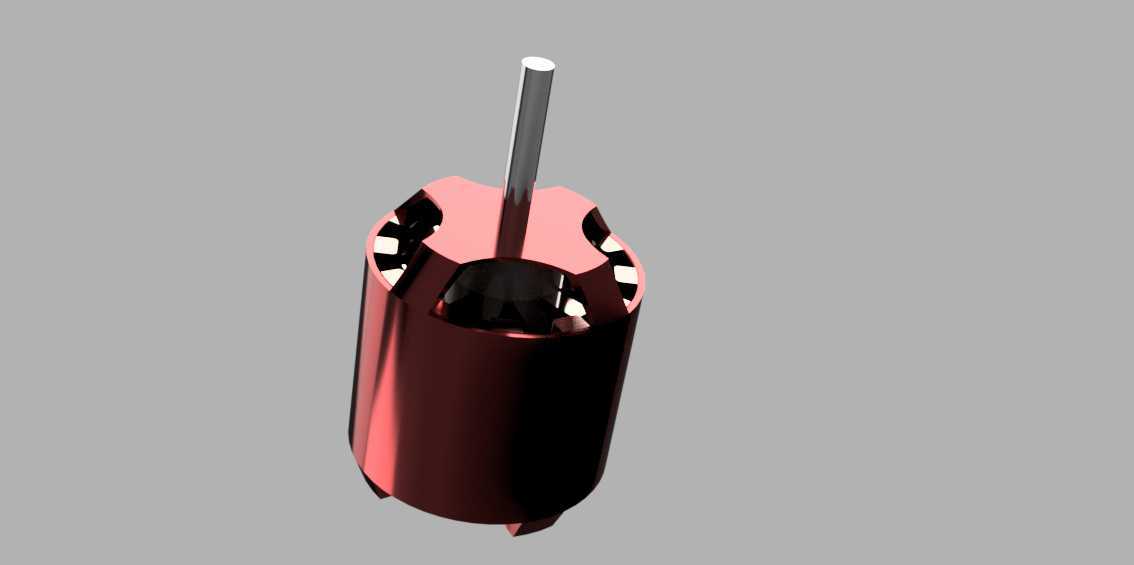

A2212外转子无刷电机结构设计方案

这款A2212规格的外转子无刷电机，是小型动力驱动场景里应用极广的核心部件，常见于多旋翼航模、小型固定翼无人机、桌面级小型传动装置、学生竞赛类智能小车等对动力密度有要求的设备中。从结构设计逻辑来看，外转子的构型选择本身就是为了匹配这类场景的需求：转子外壳直接作为旋转输出的承载结构，定子绕组固定在中心基座上，相比同尺寸内转子电机，能获得更大的扭矩输出特性，不需要搭配大减速比的齿轮组就能直接驱动螺旋桨或者小负载轮组，减少了传动环节的能量损耗和结构复杂度。

从安装边界来看，这类电机的基座预留了标准的十字安装孔位，孔距匹配市面上绝大多数航模机架、小型设备的安装位，输出轴的直径和伸出长度也做了通用化设计，能直接适配常规规格的桨夹、同步轮等传动连接件，不需要额外做轴径转换或者结构修改，选型替换时的适配成本很低。外壳做了周向的缺口设计，一方面是为了绕线工序的工艺便利性，另一方面在高速旋转时能带动周边空气流动，带走定子绕组工作产生的热量，避免长时间高负载运行时出现绕组过热退磁的问题。

设计过程中需要重点考量的是定子和转子的同轴度公差，外转子结构的气隙本身就很小，如果同轴度偏差超过0.1mm，就会出现转动卡顿、电磁噪音增大、效率下降的问题，严重时还会出现转子扫膛的故障，直接导致电机报废。绕组的排布方式采用了常规的三相集中绕组，既兼顾了绕线的生产效率，也能保证电机在常用的转速区间内保持平稳的扭矩输出，适配市面上主流的无刷电调驱动方案，不需要做特殊的驱动参数调试就能正常运转。

在实际选型应用时，这类电机的重量控制也做了针对性优化，金属外壳在保证结构强度的前提下尽可能做了薄壁处理，整体重量控制在很小的范围内，对于航模这类对自重敏感的设备来说，能有效降低整机的起飞重量，提升续航时间和负载能力。输出轴采用了高强度的金属材质，过盈装配在转子端盖上，能承受螺旋桨旋转时产生的离心力和变向时的冲击载荷，避免高速运转时出现轴脱落或者变形的问题。后端的出线位置做了固定处理，能避免安装或者使用过程中拉扯导线导致绕组接线断裂，提升了部件的使用可靠性。
