无人机用T型U15动力电机结构设计

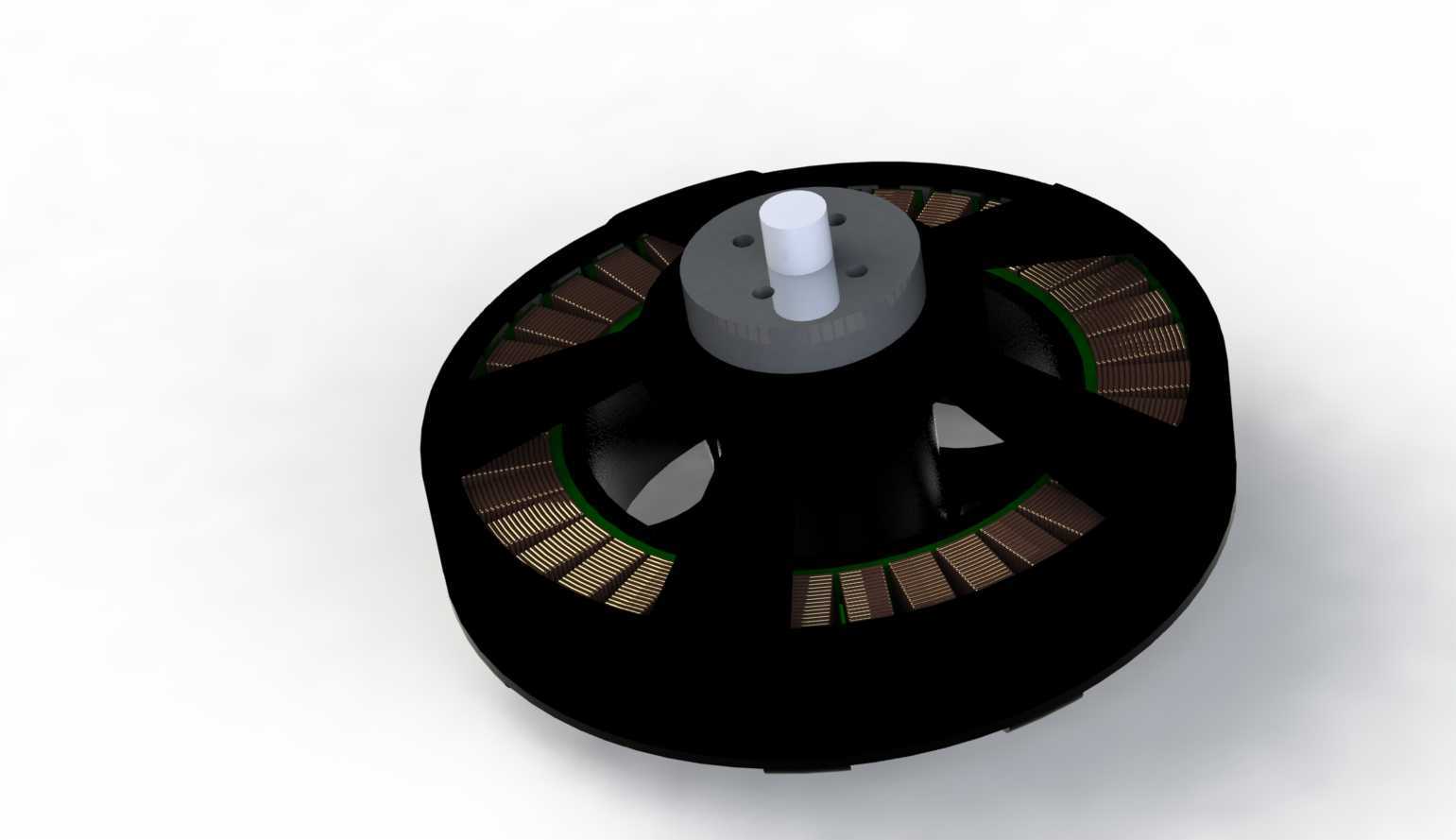

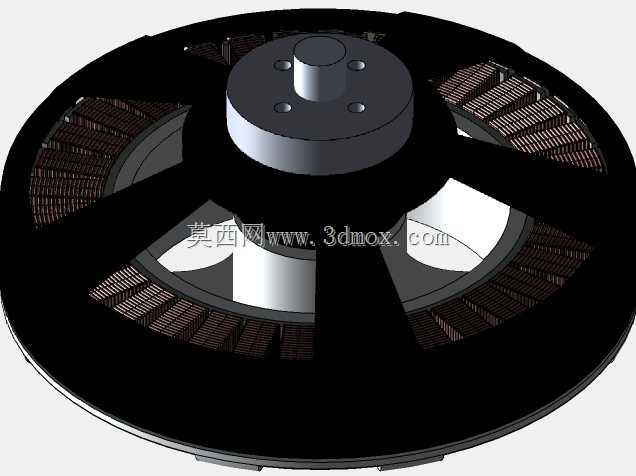

这款T型结构的动力部件，主要面向多旋翼无人机的动力系统配套场景，在工业级巡检无人机、大载重植保无人机、长航时测绘无人机的动力选型中都能适配。从实际使用场景来看，这类电机需要在高海拔、高低温交变、持续振动的户外工况下保持稳定输出，因此设计阶段就围绕高扭矩密度、低转动惯量、散热效率三个核心方向展开。整体采用外转子结构布局，定子绕组直接固定在中心安装基座上，转子外壳集成磁钢与散热风道，转动时能带动气流直接穿过绕组缝隙，带走持续大负载运行产生的热量，避免高温导致的磁钢退磁、绕组绝缘老化问题。中心输出轴采用台阶式定位结构，轴端预留桨叶安装定位平面，搭配锁紧螺孔可以直接适配不同规格的碳纤维螺旋桨，不需要额外加装转接法兰，能有效降低动力系统的整体重量。安装边界上，中心基座预留四个对称分布的安装孔位，孔位间距匹配主流无人机机臂的标准安装尺寸，基座底部设计有走线凹槽，动力线与信号线可以顺着凹槽直接穿入机臂内部，避免飞行过程中气流扰动拉扯线缆造成的接触故障。从功能特性来看，这款电机的T型结构将定子绕组的有效做功面积做了最大化拓展，相比同重量的常规盘式电机，扭矩输出能提升两成左右，在搭配大尺寸低转速螺旋桨时，能获得更高的悬停效率，延长无人机的单次作业续航时间。设计过程中针对转子做了动平衡校准，转子外壳上的镂空结构不仅能降低自身转动惯量，提升电机的响应速度，还能在异物进入时快速甩出，避免绕组被打坏。中心轴承采用双列深沟球轴承配对安装，能同时承受径向载荷与轴向的拉力载荷，应对无人机机动飞行时的桨叶拉力变化，减少轴承磨损带来的振动问题。绕组采用多股并绕的走线方式，降低大电流下的集肤效应，提升电机的过载能力，在短时间大油门爬升阶段，不会因为电流骤升出现过热退磁问题。实际装机测试时，这款电机的安装公差控制在0.02mm以内，输出轴的径向跳动量小于0.01mm，高速转动时不会出现桨叶抖动的问题，能有效降低飞控系统的姿态修正负担，提升飞行稳定性。针对不同的作业场景，这款电机可以搭配不同KV值的绕组方案，植保载重场景选用低KV大扭矩版本搭配大尺寸桨，测绘长航时场景选用高KV效率版本搭配中等尺寸桨，都能获得不错的动力匹配效果。
