GB4106无刷万向节电机结构设计

这款无刷万向节电机主要面向小型云台、航拍增稳机构、轻型姿态调整装置这类需要多自由度角度补偿的应用场景，在小型光电吊舱、手持拍摄稳定器、机器人视觉转向支架这类对转动平顺性、控制响应速度有要求的设备中，这类电机是核心的动力输出与姿态调整部件。不同于常规定轴转动的无刷电机，万向节结构的设计让动力输出端可以在一定锥角范围内实现偏摆转动，抵消载体运动带来的角度偏移，保证搭载的传感器或者拍摄部件始终保持稳定的指向角度。

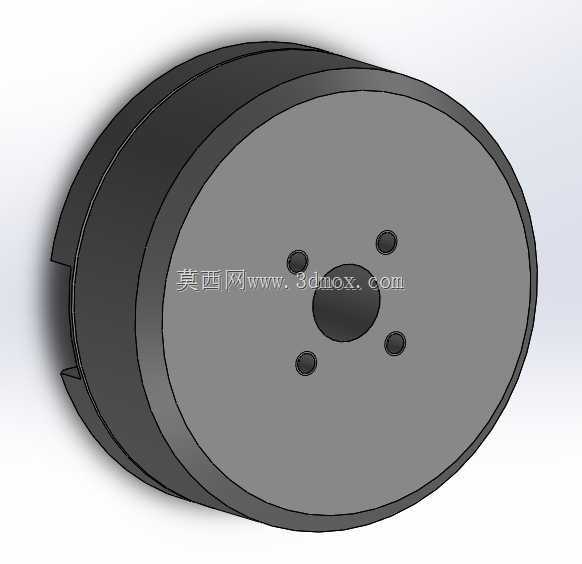

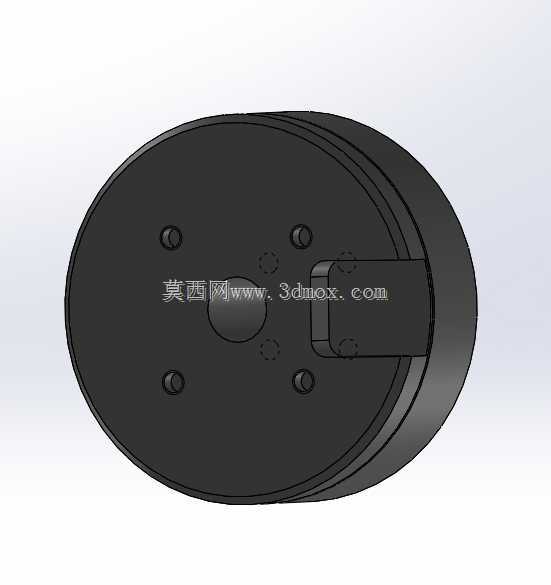

从结构设计逻辑来看，整体采用扁饼式外转子构型，这类构型的转动惯量分布更合理，低速转动时的扭矩输出更平顺，不会因为转子重心偏置带来额外的振动。端面上预留的四个安装孔位围绕输出轴中心均匀分布，适配常规的云台负载安装标准，中心轴孔为动力输出与走线预留了足够空间，方便集成霍尔传感器或者编码器的信号线穿过，避免走线在电机偏摆过程中出现拉扯磨损。设计过程中针对安装螺纹的参数做了工程化适配，将M3和M2.5规格的安装螺纹深度统一设置为3mm，这个深度既可以保证常规安装螺丝的啮合长度满足锁紧力要求，不会因为螺纹过浅出现滑牙或者锁紧失效，也不会因为螺纹孔过深穿透转子外壳，破坏电机的磁路结构完整性。

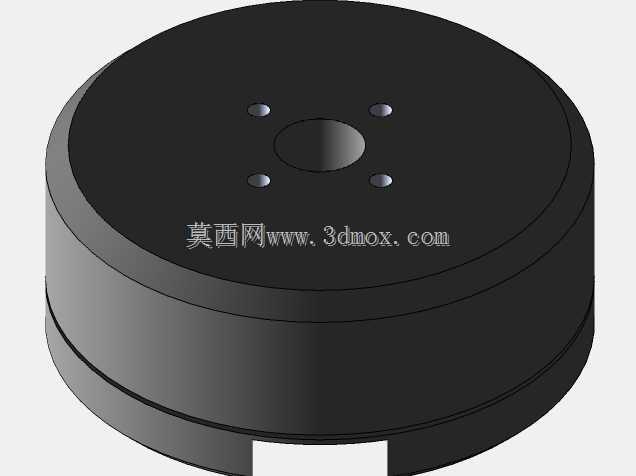

外形上采用圆柱类扁型结构，最大外圆轮廓适配41系列电机的安装尺寸边界，整体轴向厚度控制在紧凑范围内，不会给搭载的设备带来过多的重量负担，整机重量控制在70g左右，这个重量区间对于轻型云台类设备来说，不会过多占用负载重量配额，可以给电池、控制板等其他部件留出足够的重量余量。安装边界上，电机的定子固定端和转子输出端的配合止口做了同轴度公差预留，装配时可以快速实现定位，不需要额外做同轴度校正，降低装配环节的调校难度。转子外壳采用导磁材质一体成型，既可以作为磁钢的安装载体，也能起到磁屏蔽的作用，减少电机运转时的磁场外泄对周边磁传感器、罗盘部件的干扰，这一点在搭载地磁传感器、电子罗盘的航拍云台、无人机吊舱类应用中尤为重要，避免电机磁场干扰航向检测精度。

在功能特性上，无刷驱动的结构没有碳刷摩擦带来的磨损和电火花干扰，运转寿命更长，也不会产生碳刷粉尘污染周边的光学镜片或者精密传感器，适合在洁净要求较高的光学搭载场景使用。万向节的转动副配合间隙做了合理控制，既保证偏摆转动时没有卡滞，也不会因为间隙过大带来姿态调整的回差，保证角度控制的精度。
