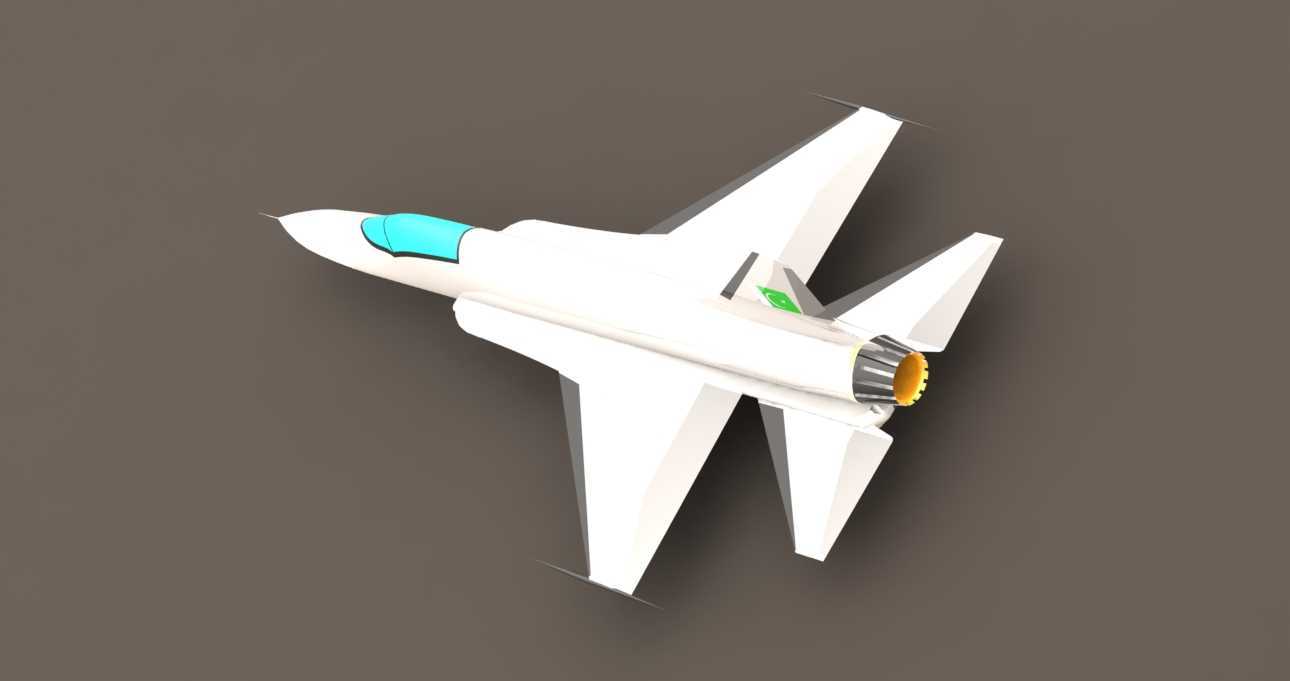

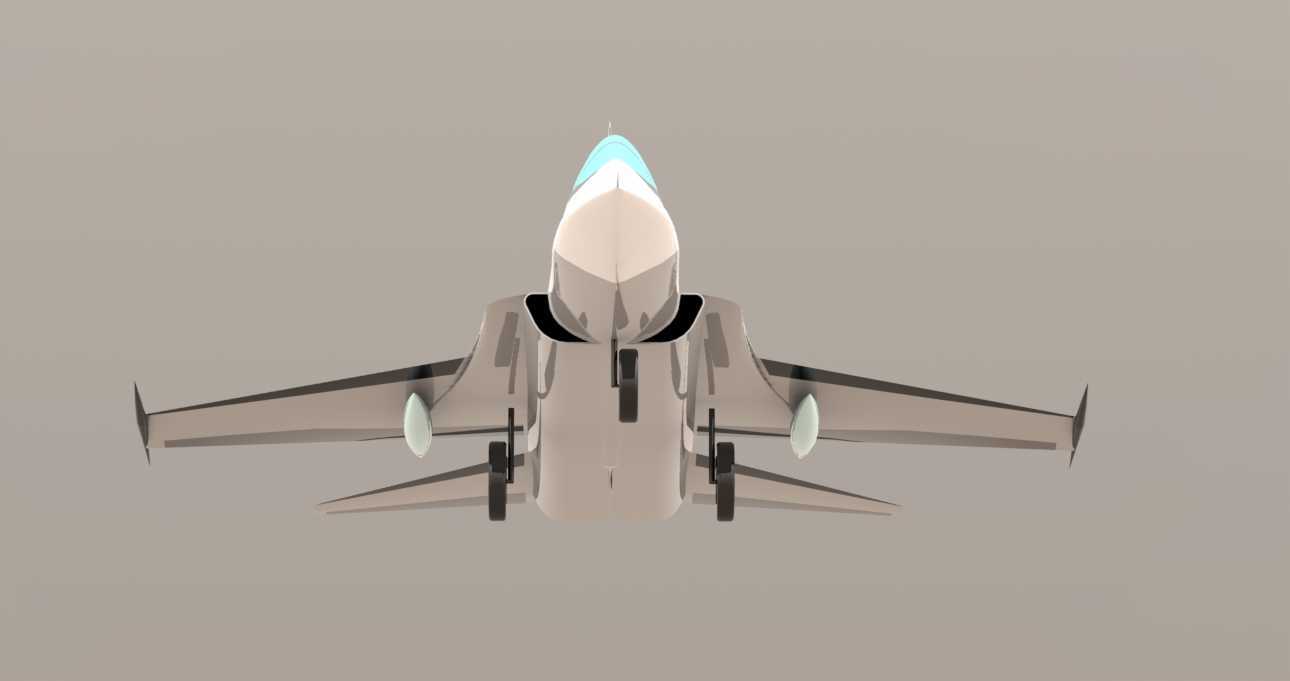

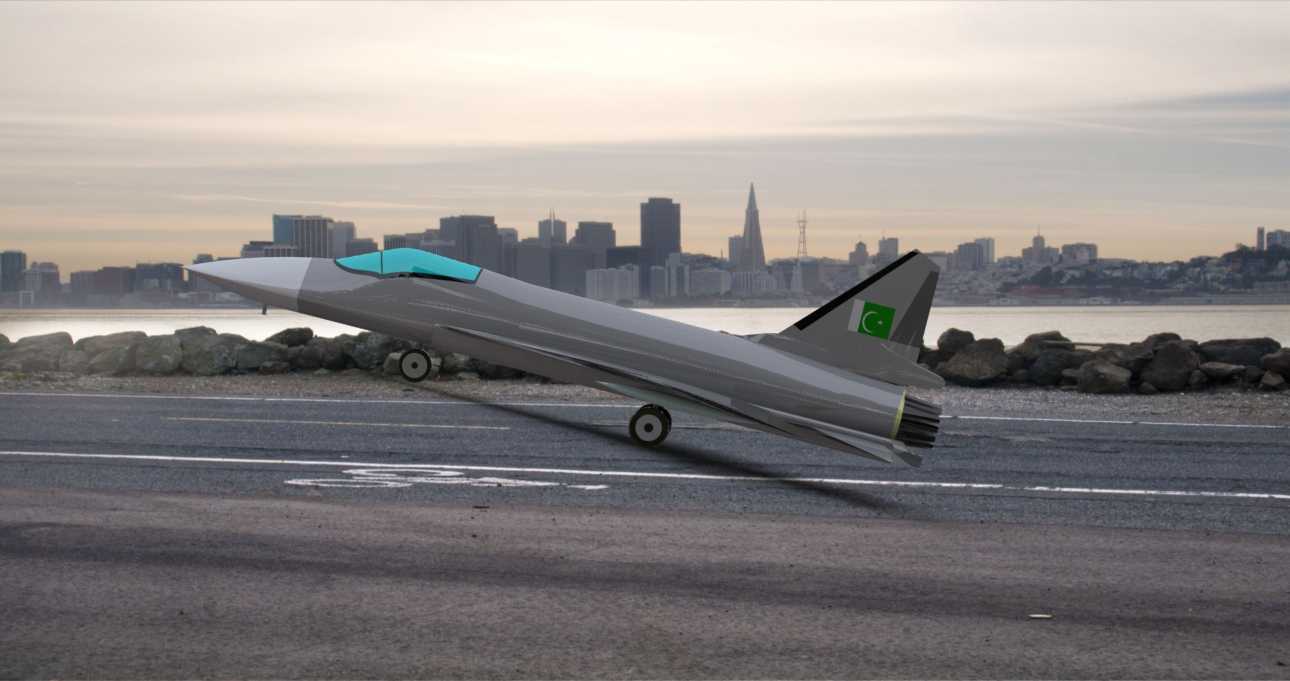

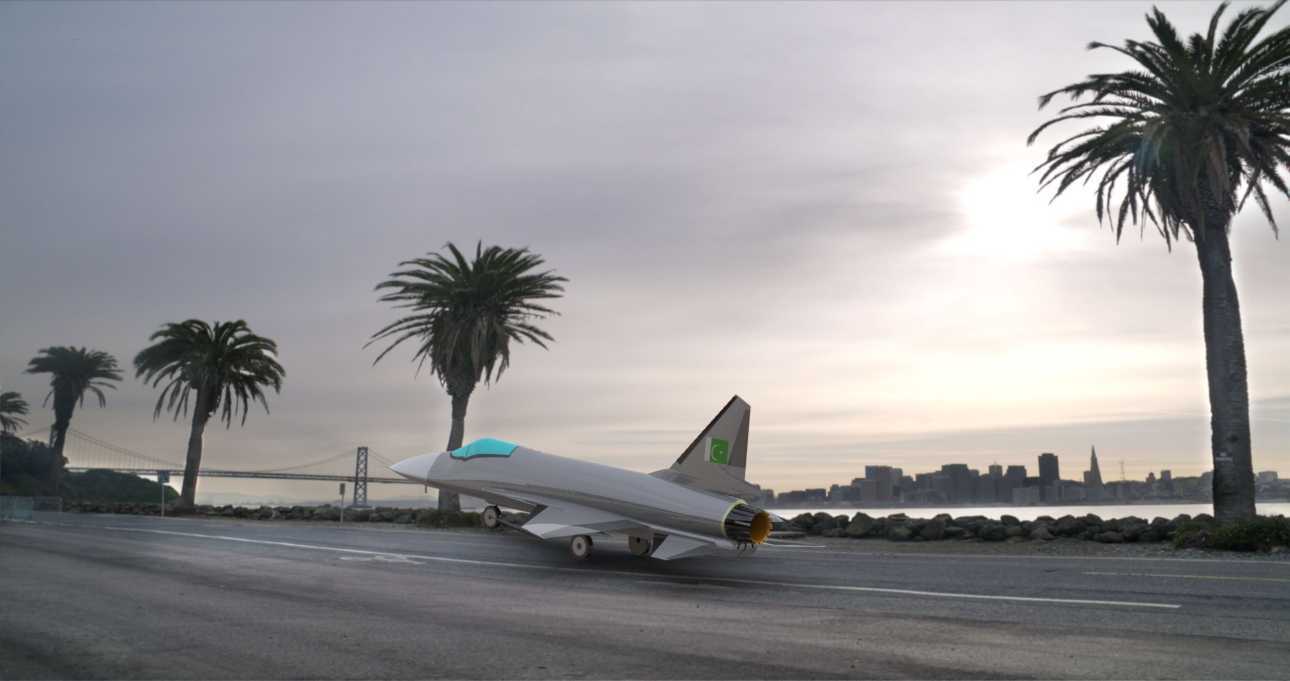

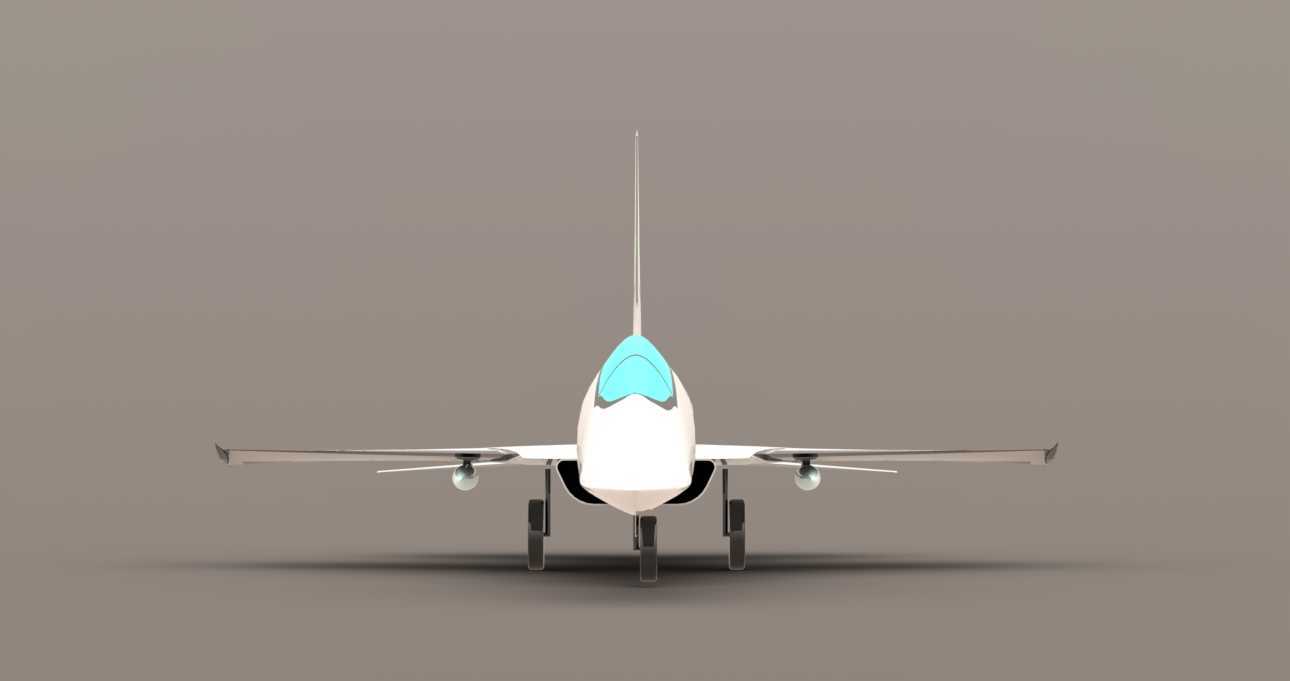

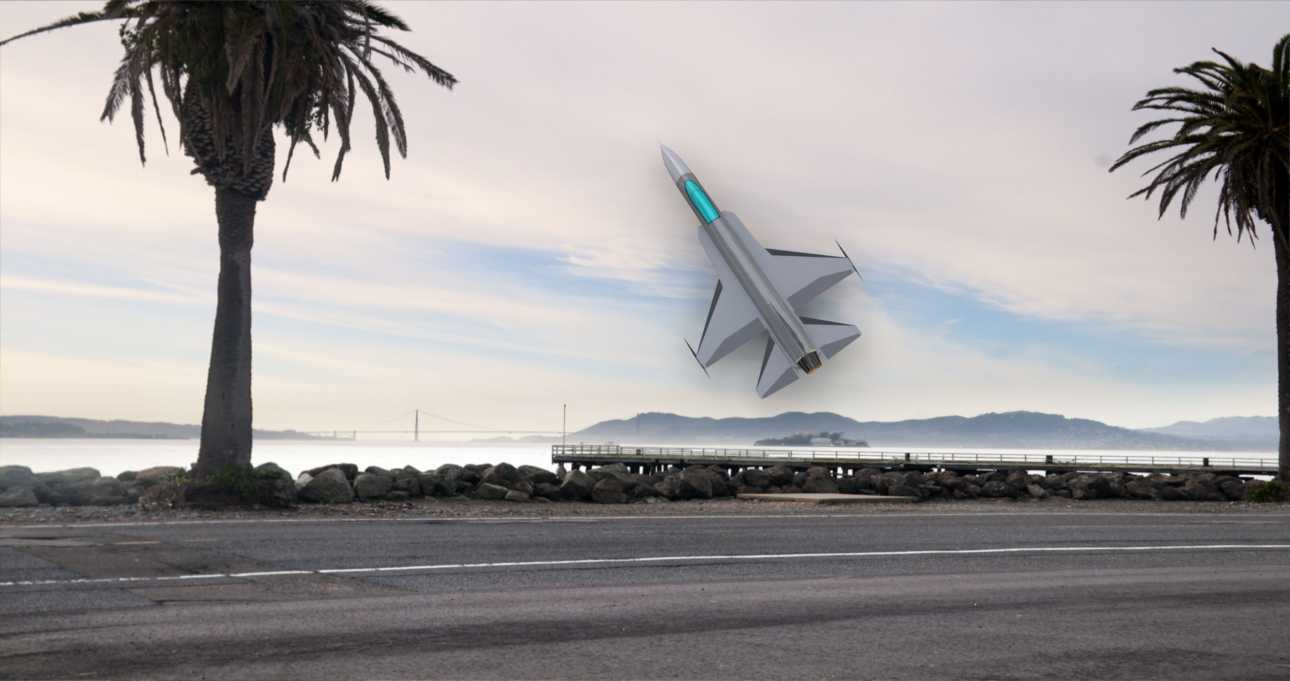

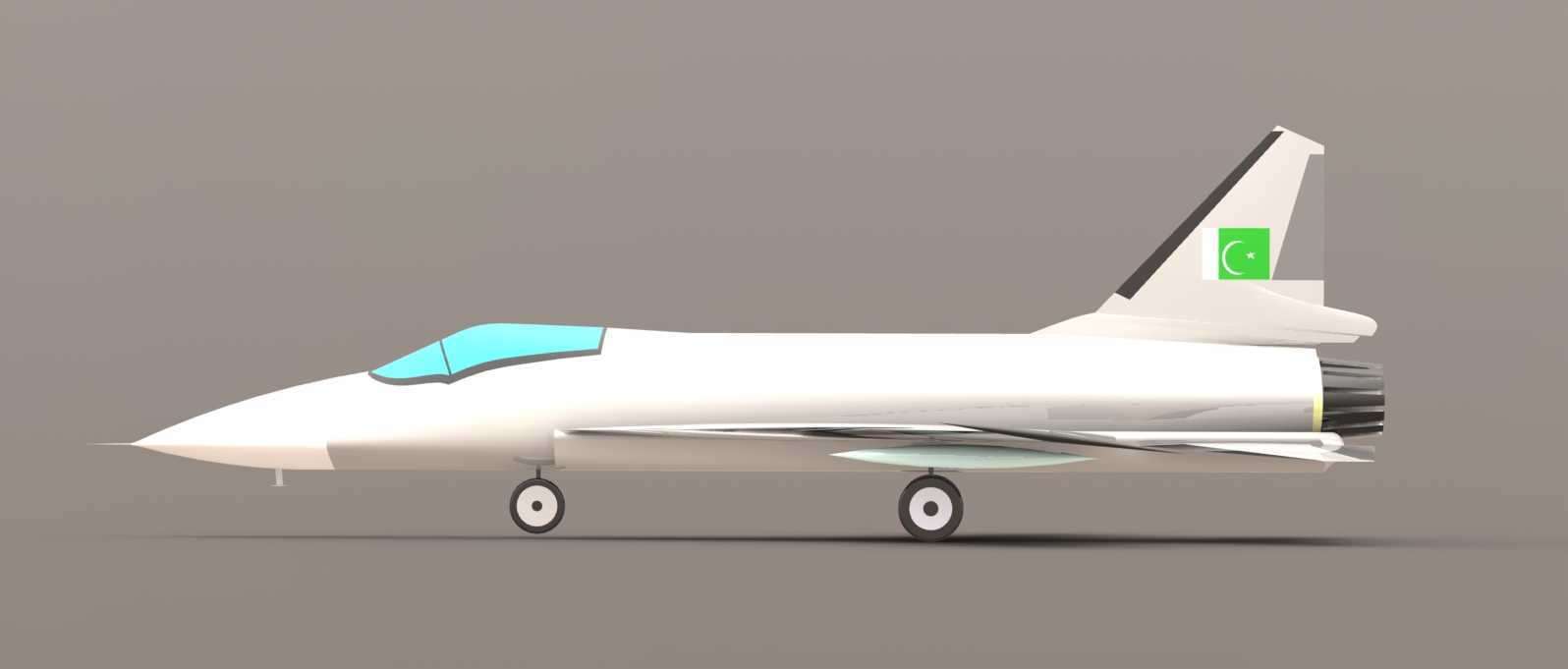

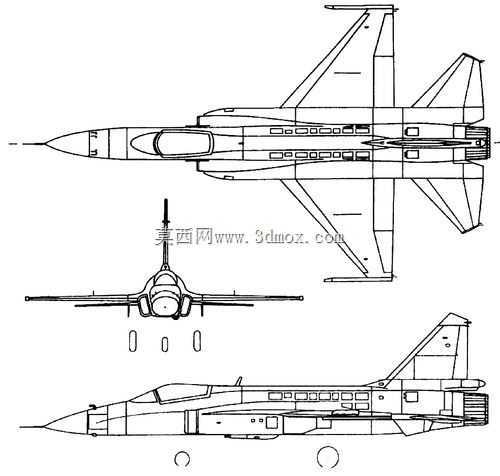

JF-17雷电战斗机SolidWorks三维结构模型

该模型还原的是单引擎轻型多用途战斗机的完整外形结构，建模过程中严格参考实机的气动布局逻辑，对机身、机翼、尾翼、起落架、座舱等核心部件做了分层次的结构拆分，每个部件的装配边界都做了贴合实际的约束处理，方便后续做结构干涉检查、气动外形验证或者教学演示使用。从实际应用场景来看，这类战机主要承担制空作战、对地对海精确打击、近距空中支援等任务，建模时针对不同任务场景下的挂载预留了对应的接口位置，机翼下的挂点结构按照实际载荷分布做了位置校准，机身中线的副油箱挂点也做了结构匹配，能够直观展示不同任务构型下的整机布局状态。设计思路上优先保证气动外形的准确性，机头棱线、边条翼与主翼的融合过渡做了连续曲面处理，避免出现曲面断层影响气动仿真的参考价值，进气道采用DSI鼓包结构，建模时对鼓包的曲面弧度、与机身的衔接位置做了反复校准，匹配实机的进气效率设计逻辑。起落架部分采用前三点式布局，前起落架的转向结构、主起落架的减震支柱与收放转轴位置都做了还原，轮胎与机身的间隙、收放后的容纳空间都按照实际安装边界做了尺寸匹配，不会出现收放干涉的问题。垂尾与平尾的舵面偏转角度预留了活动范围，能够直观展示操纵面的动作边界，座舱盖的曲面弧度、与机身的贴合缝隙也做了细节处理，整体模型的外形尺寸比例严格对应实机参数，机身长细比、机翼展弦比、垂尾高度等关键尺寸都符合实际装备的尺寸规范，既可以作为航空装备教学的演示载体，也能作为气动仿真、结构设计参考的基础模型，帮助设计人员快速理解这类轻型战机的整体布局逻辑，在做同类飞行器概念设计时可以直接参考其结构布局、挂载分布、起落架收放空间的设计思路，减少前期布局验证的重复工作量。
