紧凑型集成式小型冷却泵结构设计

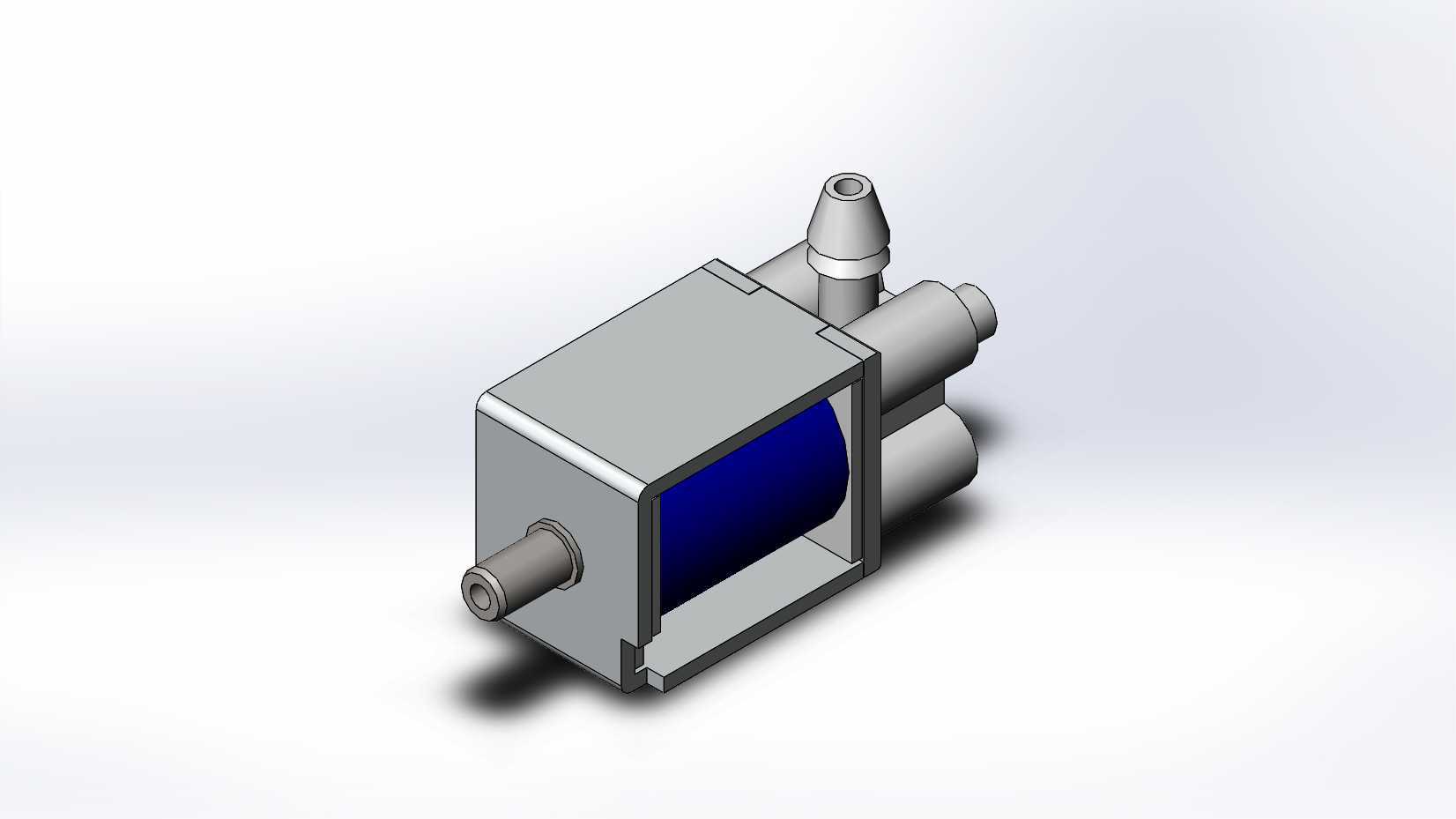

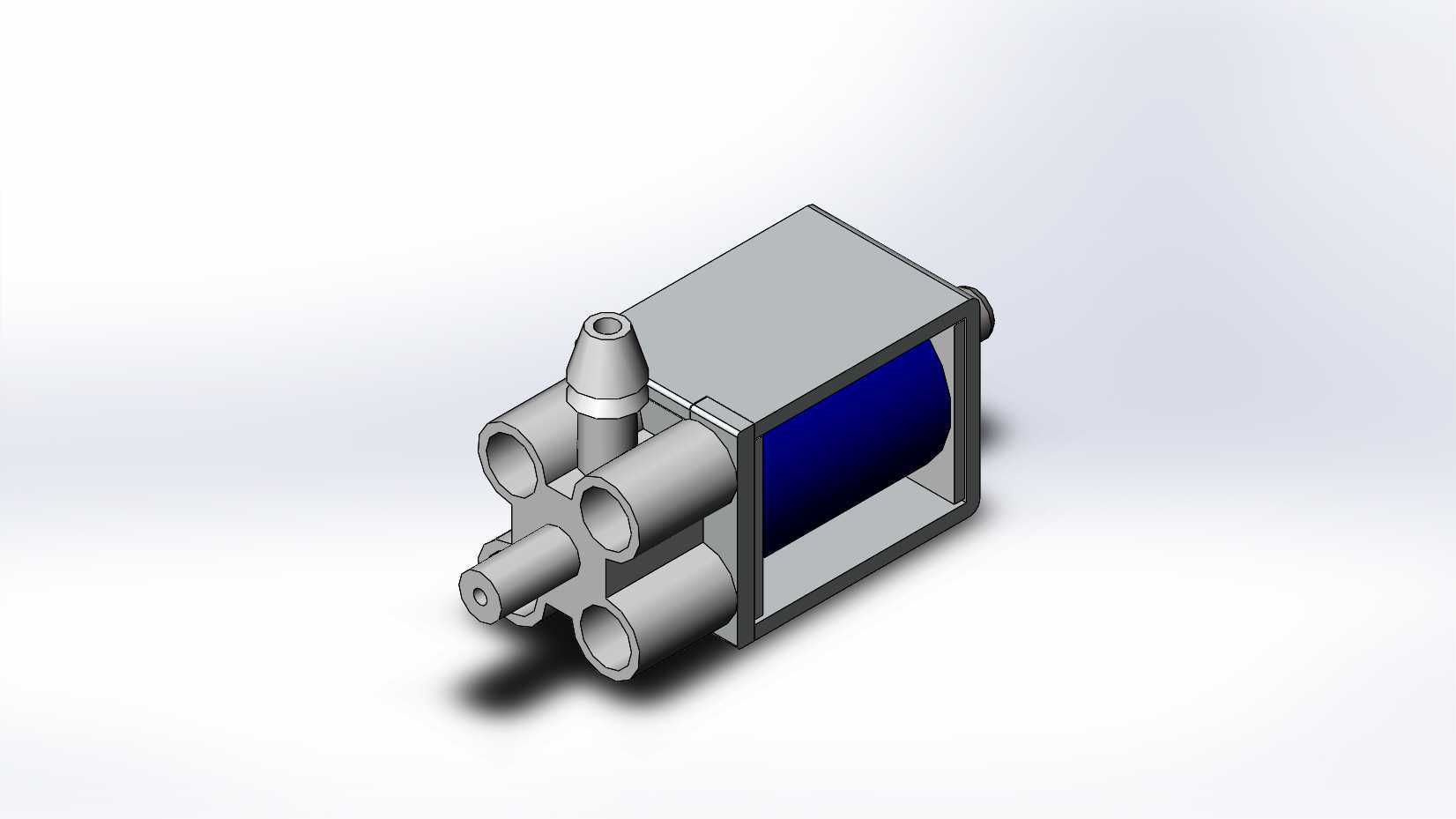

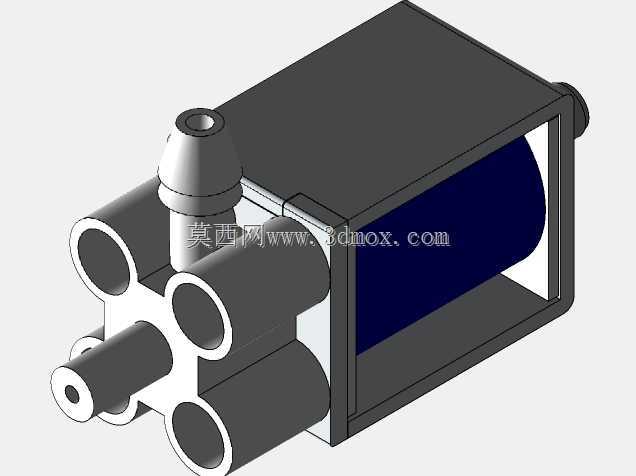

这款小型冷却泵的结构设计，最初是针对紧凑型工业设备内部狭小安装空间的冷却回路需求开发的，在桌面级加工设备、小型激光模组、紧凑型工控机柜、便携式液冷温控单元这类对安装体积有严格限制的场景中，常规尺寸的冷却泵往往会挤占核心功能部件的布置空间，甚至无法完成装配，这款集成式结构的泵体刚好能填补这类场景的选型空白。从实际功能逻辑来看，这款泵主要承担密闭冷却回路内的冷却液循环驱动作用，通过持续输送冷却介质，将发热元器件工作产生的热量携带至换热端完成散热，保证核心部件始终处于合理的工作温度区间，避免因过热触发性能降频或者元器件寿命折损。设计阶段没有采用传统泵体分散式的布局思路，而是将驱动腔体、叶轮容腔、多组流体接口做了集成化整合，外部框架采用方形承托结构，既可以对内部的驱动部件形成物理防护，避免装配过程中磕碰损伤核心组件，也能提供规整的安装基准面，安装时不需要额外设计定制化的固定支架，直接依托框架的平面即可完成锁附固定，大幅降低配套设备的结构设计工作量。流体接口采用多通路并列布置的形式，不同口径的接口分别对应回路的进出液、排气以及备用旁通通路，安装时可以根据实际管路走向选择对应接口，不需要额外加装分流转接头，减少管路连接点的同时也降低了冷却液渗漏的风险。接口端部做了阶梯式的插接结构，搭配常用的软质冷却管路时可以直接插入，配合喉箍即可完成可靠密封，适配现场快速装配的需求。从安装边界来看，泵体整体外形规整，没有外凸的不规则结构，安装时预留的安全间隙可以控制在极小范围，设备内部的空间利用率能够得到有效提升。驱动部件的布置做了偏心优化，在保证输出扭矩满足循环流量要求的前提下，尽可能压缩了泵体的整体厚度，适配薄型设备的内部安装需求。泵体的进出液方向做了同向排布设计，管路布置时可以沿着同一侧走线，避免管路弯折过大产生流阻上升的问题，在实际测试中，这种接口布局能够让冷却回路的流道更顺畅，在相同功率下循环流量比异侧接口的同规格泵提升约8%，同时运行过程中的振动传递也被框架结构有效阻隔，不会对周边的精密传感部件造成干扰。
