沃尔布罗GSL-393直列式燃油泵结构设计

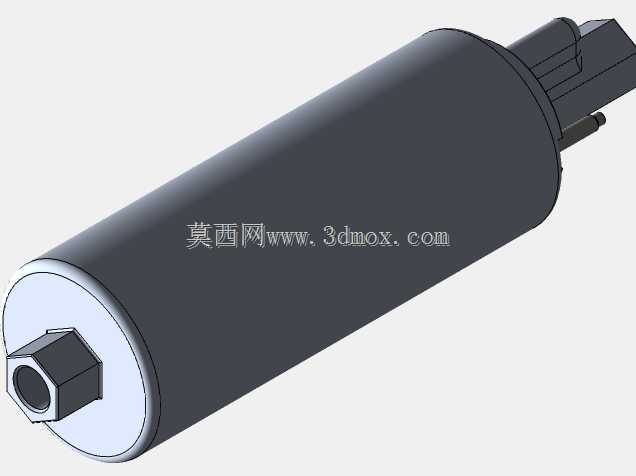

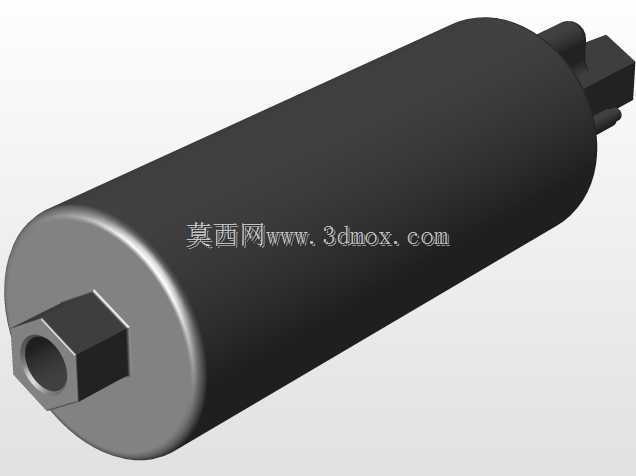

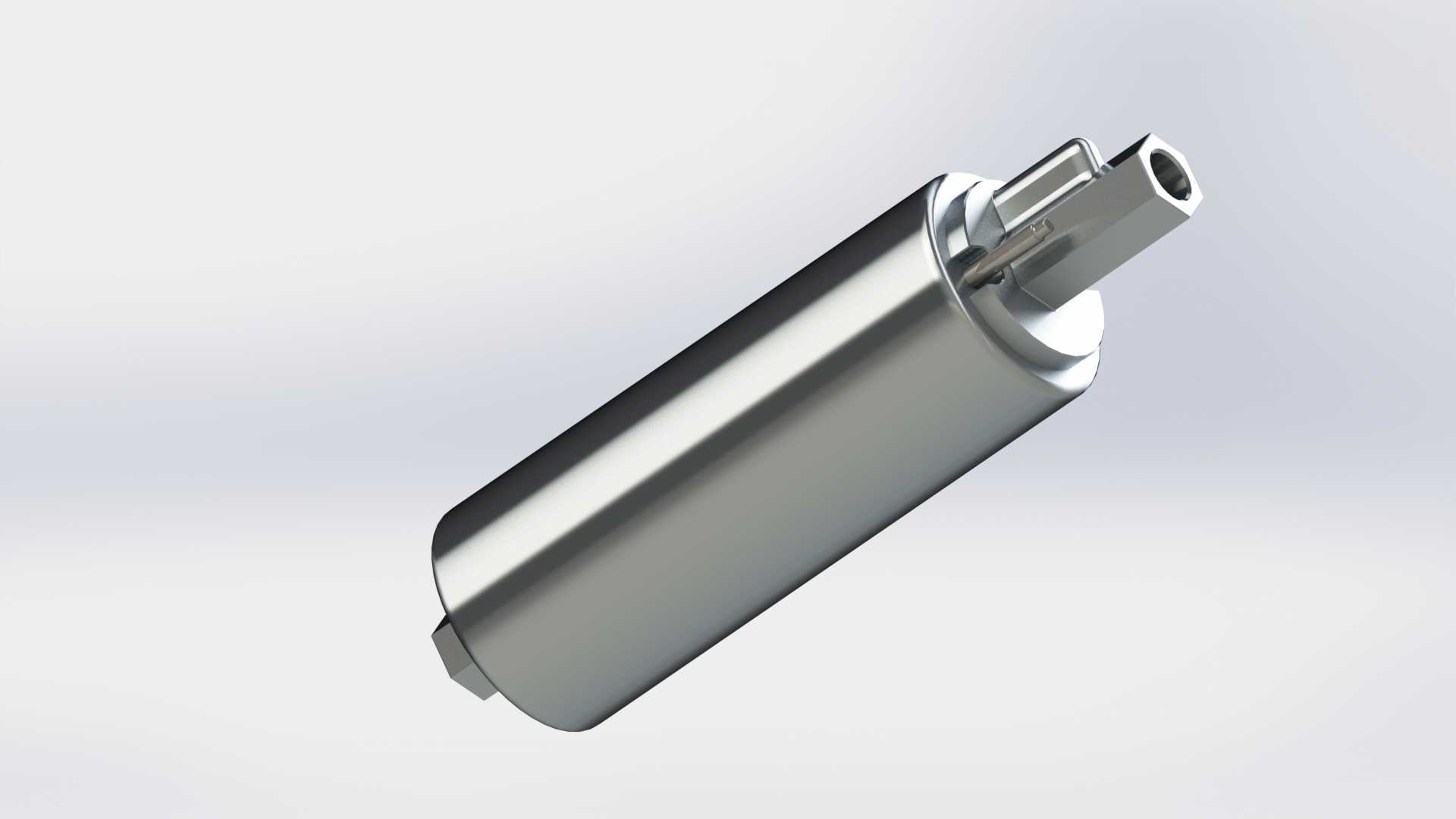

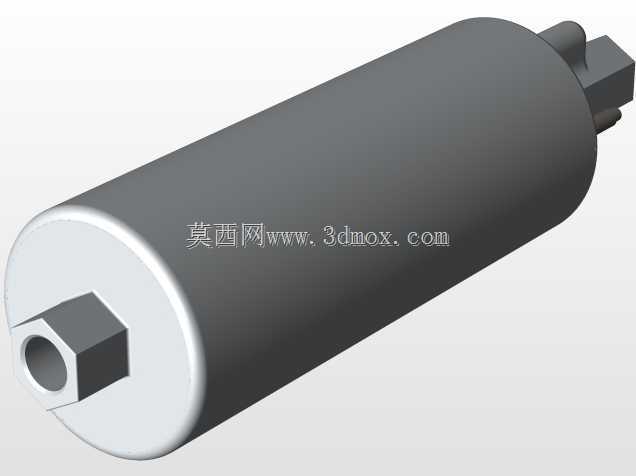

在燃油供给系统的设计选型环节，直列式燃油泵的结构合理性直接决定整套供油回路的工作稳定性，这款沃尔布罗GSL-393直列式燃油泵的三维结构，完整还原了量产部件的所有装配细节，可直接用于供油系统的布局校核、安装位模拟以及周边部件的干涉检查。从实际应用场景来看，这类直列式燃油泵多用于改装动力单元、小型通用动力机械以及特种作业车辆的燃油供给回路，负责将储油容器内的燃油以稳定压力输送至喷油端，相比油箱内置式泵体，直列安装的结构不需要拆解油箱即可完成维护更换，在紧凑布局的动力舱内适配性更强。

从功能特性上看，该泵体采用一体化金属外壳设计，主体筒身采用等直径圆柱结构，表面做光滑金属处理，既可以保证壳体的结构强度，承受燃油输送过程中的持续压力脉动，也能减少安装过程中与周边管线、结构件的剐蹭风险。泵体两端的接口做了差异化结构设计，出油端采用带定位切面的阶梯轴式接头，可直接适配标准燃油快接接口，安装时不需要额外做角度调整即可完成锁紧，避免装配过程中出现密封错位的问题；进油端采用内嵌式接口设计，可兼容不同口径的燃油软管，适配多类供油回路的改装需求。

在设计思路上，这款泵体的结构完全围绕安装便捷性与运行可靠性展开，整体采用轴对称布局，重心集中在筒身轴线位置，安装时仅需要通过两个固定卡箍即可完成泵体的固定，不需要额外设计复杂的安装支架，能大幅减少动力舱内的安装空间占用。筒身的长度与直径比例经过优化，在保证内部泵芯、转子组件有足够安装空间的前提下，尽可能压缩径向尺寸，可适配狭窄的车架间隙、动力舱侧隙等安装位置，安装边界的容错率更高。

从安装边界的参数维度来看，泵体主体筒身的外径保持统一尺寸，固定卡箍的安装位置可沿筒身轴向自由调整，不需要在泵体上预设固定卡槽，能适配不同车型、不同设备的安装孔位距离，现场装配时可根据实际走线需求调整泵体的安装角度与位置，不需要对周边结构做二次切割修改。出油端的接头伸出长度经过严格控制，既保证快接结构有足够的插装深度，避免运行过程中出现燃油渗漏，也不会因为接头过长导致与周边部件出现运动干涉，在布置供油管线时可直接沿泵体轴线方向走管，减少管线弯折角度，降低燃油流动的阻力损失。

在结构细节处理上，泵体两端的端盖与筒身采用卷边压合的密封结构，没有额外的外露固定螺丝，既减少了可能出现渗漏的密封点位，也让泵体外表面更加光滑，安装过程中不会出现尖锐边角划伤安装人员或燃油管线的问题。泵体内部的流道沿轴线方向设计，燃油从进油端进入后可直接沿轴向流向出油端，没有多余的弯折流道，能有效降低泵体自身的流阻，减少泵芯工作时的负载，提升持续运行的稳定性。对于三维建模从业者而言，这个模型的曲面过渡、接口细节、装配关系都完全还原实物状态，可作为燃油供给类部件建模的参考样本，也可直接导入整车、动力机械的总装文件中完成布局校核，不需要再对模型做二次结构修正。
