泵用轴流叶轮与配套扩散器结构设计

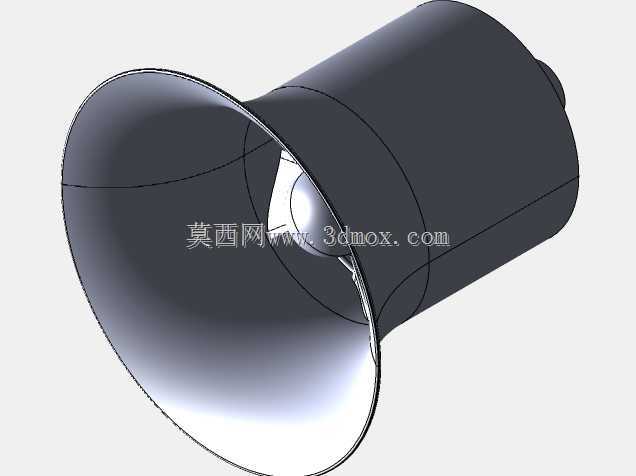

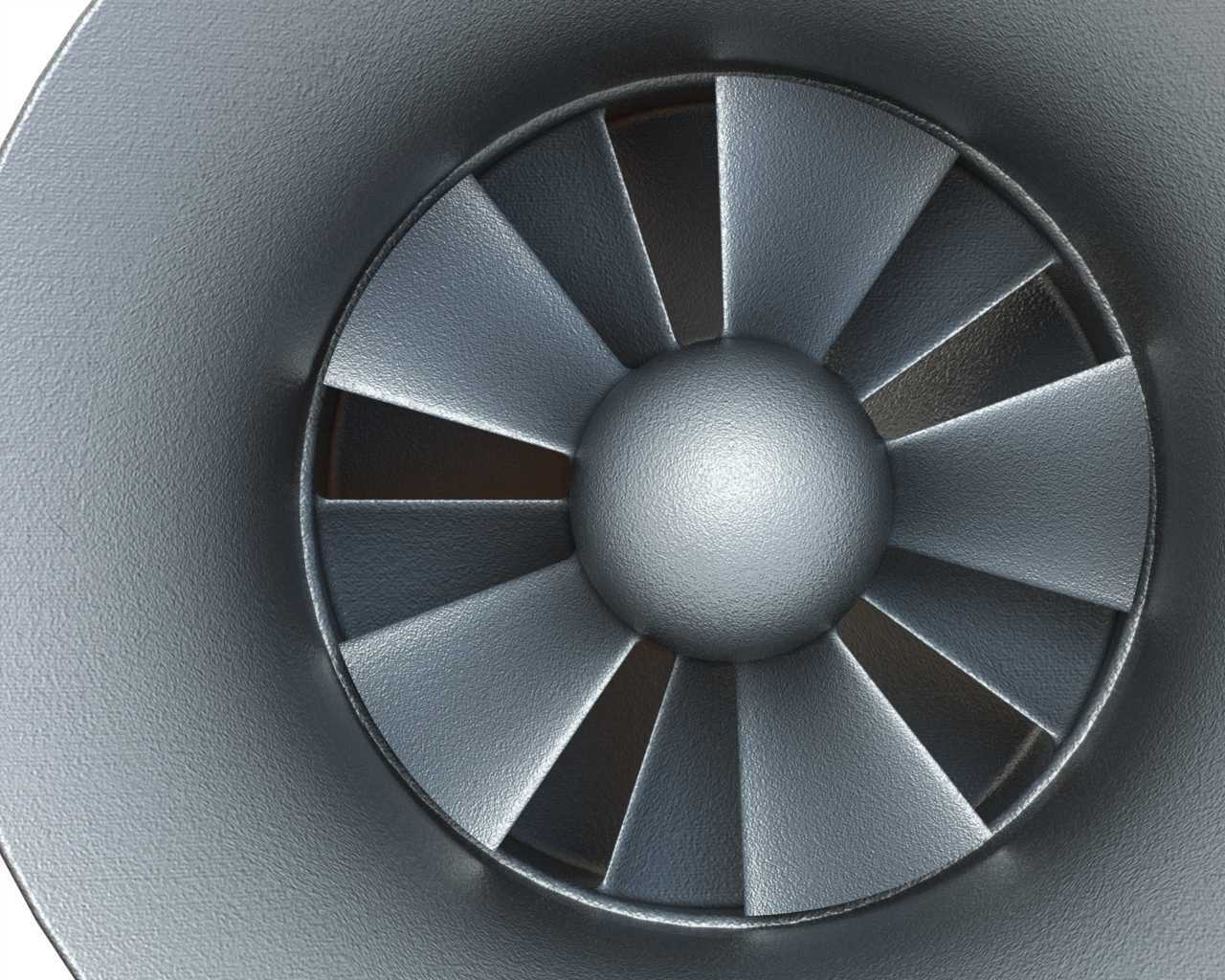

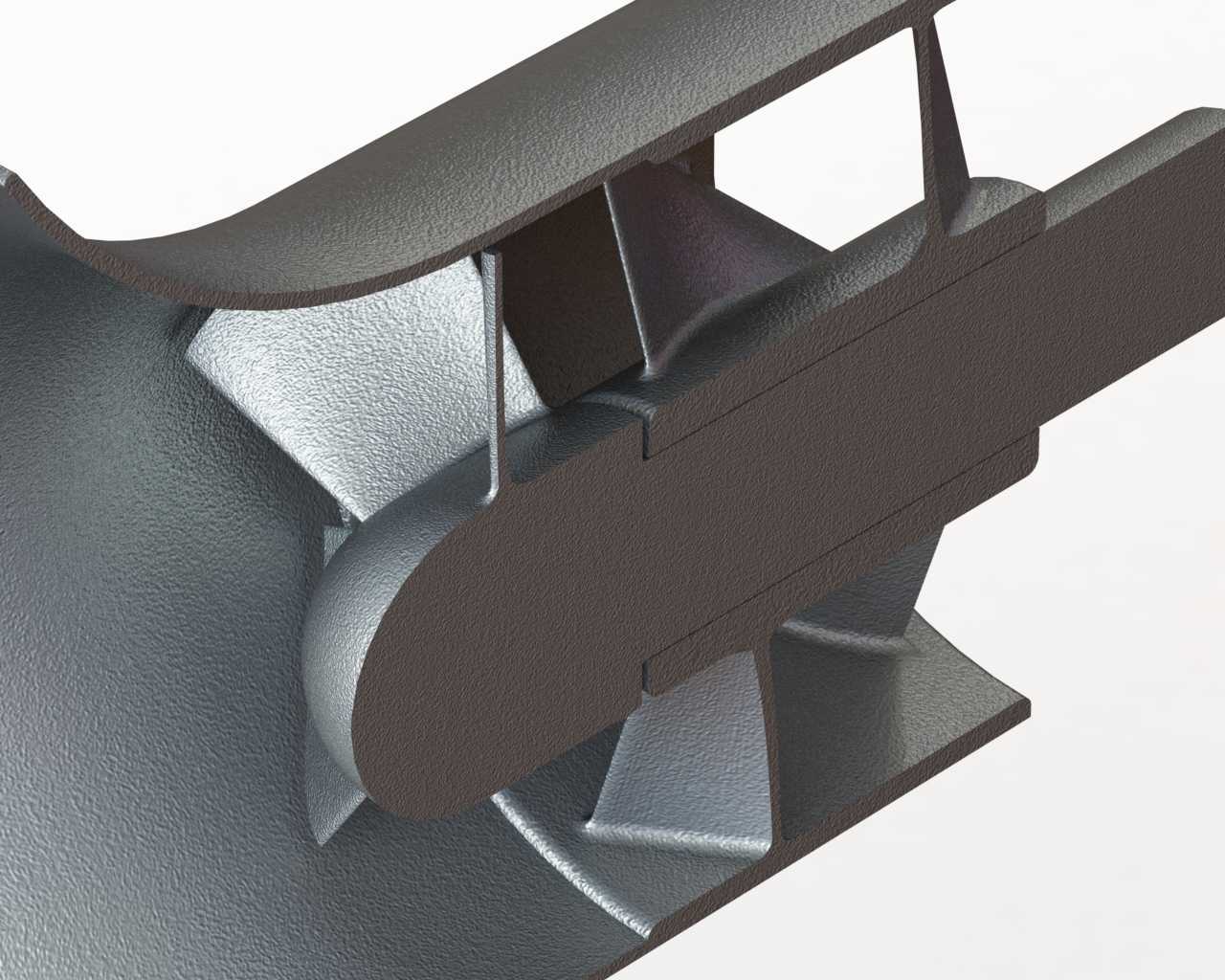

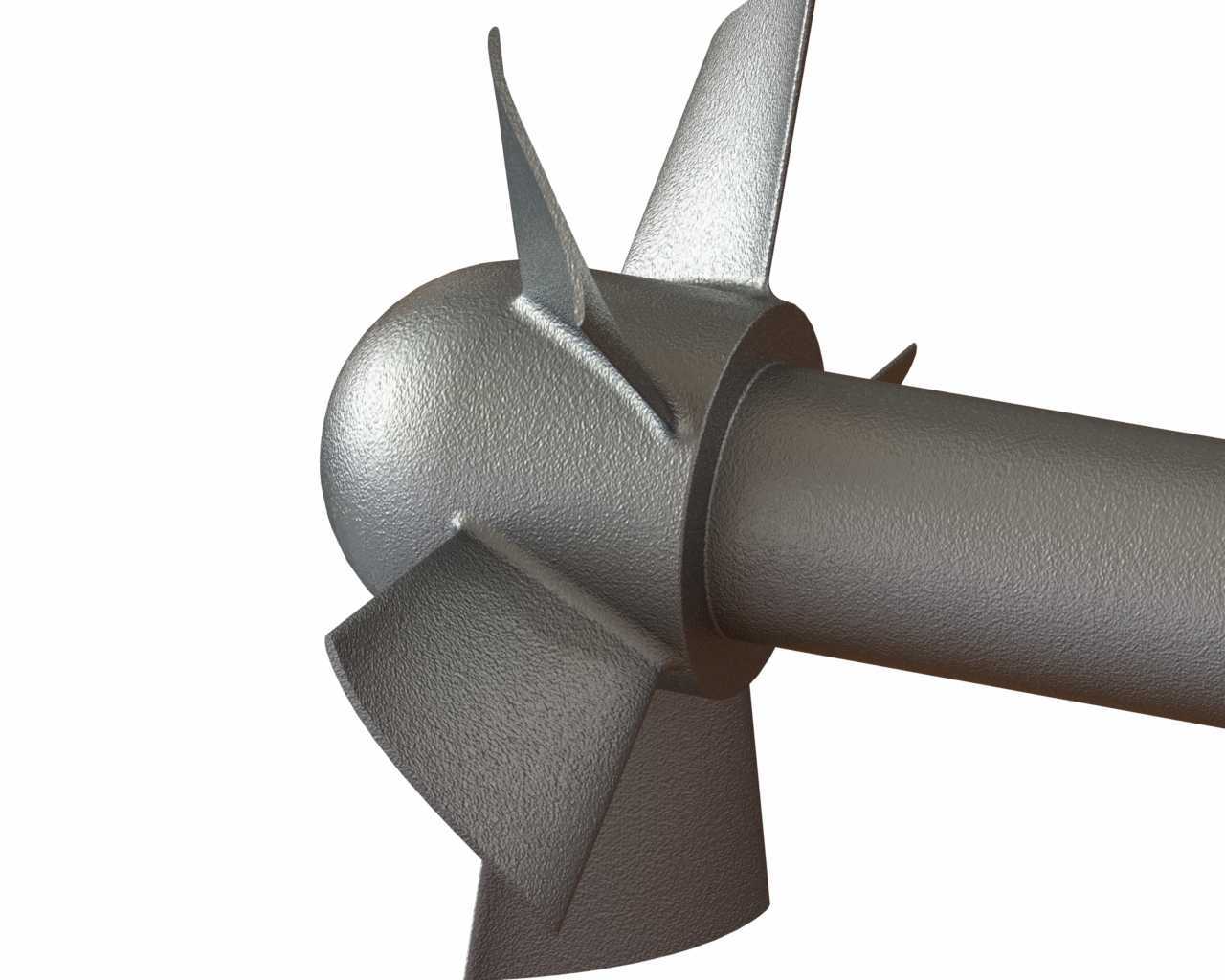

这套轴流叶轮与扩散器结构，主要应用在低扬程大流量的输水、循环流体输送场景中，常见于农田排灌、市政给排水、工业循环水系统、水产养殖增氧输水等工况，适配需要大流量连续输送、对流体脉动控制有一定要求的泵组设备。叶轮作为轴流泵的核心做功部件，采用空间扭曲叶片构型，叶片型线沿叶高方向做变角度设计，从轮毂到轮缘的翼型安装角逐步调整，匹配不同半径处的圆周线速度差异，保证流体沿轴向进入流道后，能均匀获得能量，减少叶道内的二次流、脱流损失，避免运行中出现不必要的振动与效率衰减。配套的扩散器设置在叶轮出口侧，属于静止导叶部件，其流道设计为逐步扩压的构型，能够将叶轮流出的高速旋转流体的部分动压转化为静压，同时消除流体的周向旋转分量，让流体以更平稳的轴向状态进入后续管路，降低管路沿程的水力损失，提升整泵的运行效率。从安装边界来看，叶轮轮毂采用锥面配合的连接结构，与泵轴的定位台阶匹配，轴向通过锁紧结构固定，保证2000转/分的额定转速下运行时，不会出现轴向窜动与偏心摆动；扩散器的外圆与泵体内腔采用止口定位，通过周向均布的筋板与泵体连接固定，导叶的进口边与叶轮出口边预留合理的轴向间隙，既避免转动件与静止件发生刮蹭，又能控制间隙泄漏量在合理区间。设计过程中，针对额定工况点5米扬程、235升/秒流量的性能要求，对叶片翼型的升阻比、导叶的扩压角度做了反复校核，导叶的扩散角控制在流体不发生脱流的范围内，避免扩散段出现局部涡流造成能量损失；叶片与轮毂的过渡位置采用大圆角顺滑过渡，减少应力集中，同时降低流体在轮毂处的流动阻力。整套结构的过流表面做了顺滑处理，没有突兀的凸起与棱角，能够减少流体中杂质挂附的概率，适配轻度污水、循环水等常见输送介质的使用需求，在长期连续运行的工况下，能保持稳定的性能输出，降低运维过程中的部件更换频率。
