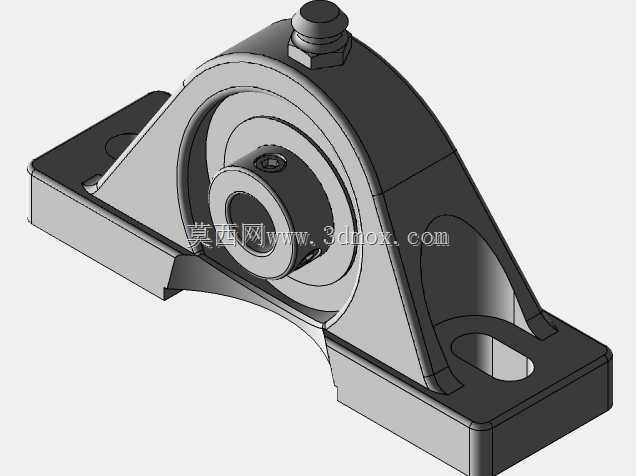

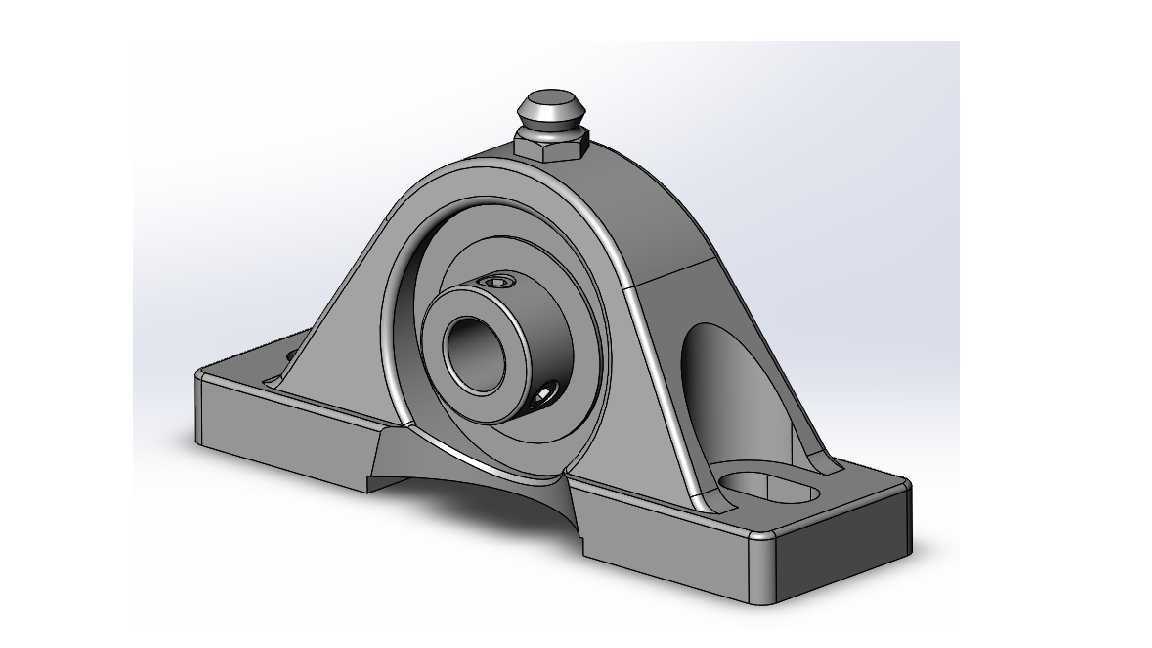

带立式安装座自动对心滚珠轴承结构

在轻工输送线、小型农机传动组、食品包装设备的动力传递环节中，这类带立式安装座的滚珠轴承是支撑旋转轴的核心基础部件，很多现场运维人员都接触过这类结构——它不需要额外加工复杂的轴承安装孔位，仅需通过底座的两个长圆形安装孔，就能快速固定在设备的型材架或者焊接机架上，大幅降低现场装配的对位难度。

从结构设计逻辑来看，这款轴承的核心设计点在于自动对心补偿能力，实际生产场景里，焊接机架的加工误差、长轴运行的挠度变形、安装时的孔位同轴度偏差很难完全避免，轴承内圈与外圈之间的球面配合结构，可以在一定角度范围内自适应轴的偏斜，不会因为轴系不对中产生额外的径向附加载荷，能有效降低运行过程中的振动和噪音，延长轴承本身和配套轴件的使用寿命。顶部设置的注油嘴是运维端的实用设计，设备长期运行后不需要拆解轴承座，就能直接通过油嘴补充润滑脂，适配多粉尘、有少量飞溅的生产车间工况，减少日常维护的拆装工作量。

轴承两侧的密封件是针对复杂工况做的适配结构，能阻挡生产环境中的粉尘、碎屑、少量水汽进入轴承滚道内部，避免磨粒磨损造成的轴承提前失效，这一点在建材加工、粮食输送这类粉尘浓度较高的场景下尤为重要。配套的锁紧结构可以将轴承内圈牢靠固定在轴颈上，不需要额外加工轴肩或者定位套，适配正反转频繁切换的传动场景，不管是正向输送还是反向退料的工况，都不会出现内圈与轴的相对窜动。

从安装边界尺寸来看，立式底座的两个安装孔采用长圆孔设计，允许安装时在孔长范围内调整固定位置，补偿机架加工时的孔位间距误差，降低对机架加工精度的要求；轴承座的整体高度经过优化，在保证内部轴承容纳空间、结构强度的前提下，尽可能压缩了轴向和径向的安装占用空间，不会和周边的传动轮、机架护板产生结构干涉。底座的承力面做了平整加工，安装时和机架表面贴合紧密，不会因为接触面不平导致底座受力不均产生断裂，加强筋的布局顺着载荷传递方向设置，从安装孔位置延伸到轴承外圈承力位置，能承受径向载荷为主的传动受力，同时兼顾少量的轴向载荷，适配多数中小型传动设备的轴系支撑需求。

建模过程中需要重点关注球面配合的公差匹配，内圈与外圈的球面贴合度直接影响自动对心的活动范围，注油嘴的油路需要连通到轴承滚道位置，保证润滑脂能顺利到达摩擦接触面，密封件的卡槽尺寸要和密封件的截面尺寸匹配，避免运行过程中密封件脱落失效。
