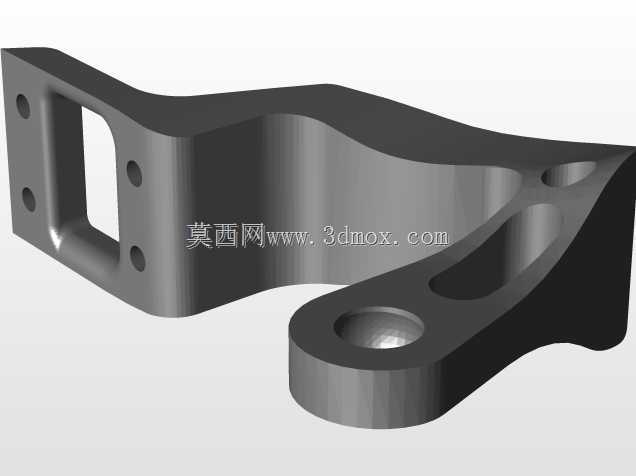

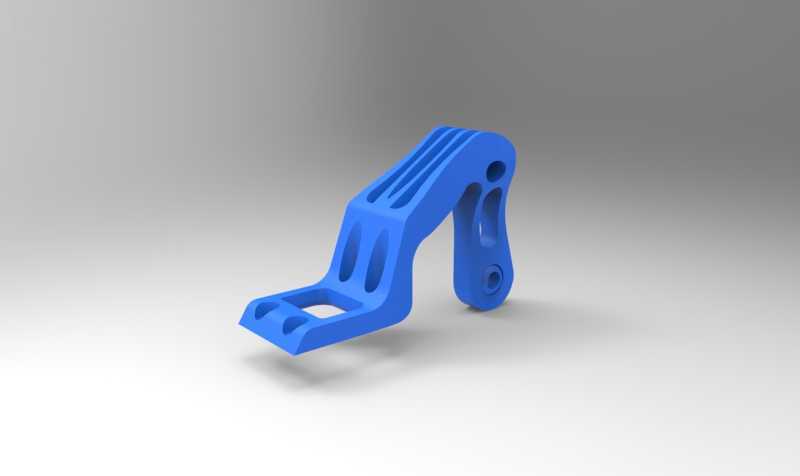

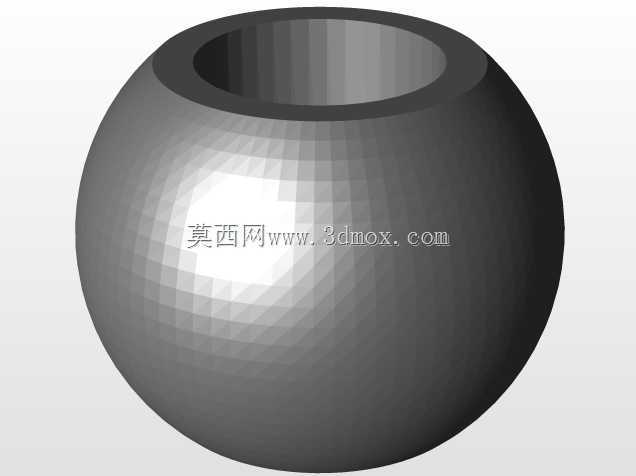

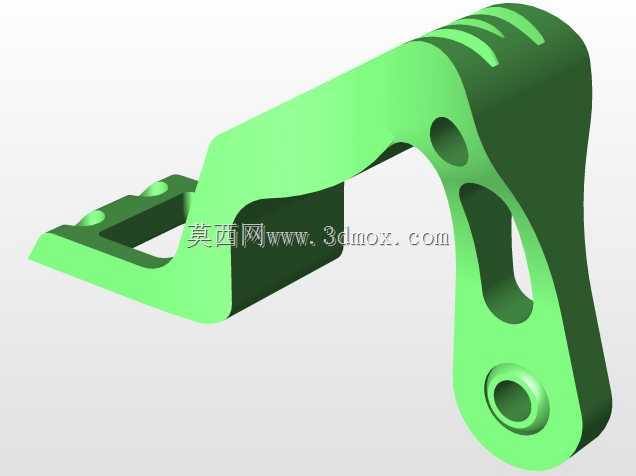

在轻载传动配套场景中,这类异形结构的轴承支撑座常被用于小型输送线、桌面级工装夹具的转轴定位环节,区别于标准SN系列剖分式轴承座的通用化设计,该款支撑件针对安装空间受限的侧向固定场景做了结构优化,不需要额外搭配转接支架即可直接完成安装固定。从实际使用需求出发,设计时优先考虑了安装位的避让需求,底部伸出的卡接式支脚可以直接卡入设备型材的预设槽位,省去了侧面打孔的加工工序,支脚处预留的沉头孔位可以适配M4规格的内六角固定螺丝,安装时不会出现螺丝头突出干涉周边运动部件的问题。主体支撑臂采用变截面的流线型结构,并非为了外观造型,而是在保证整体结构刚性的前提下尽可能削减不必要的实体厚度,降低零件自身重量,对于需要随动架做小幅度往复摆动的应用场景来说,减重后的支撑座可以有效降低驱动端的负载损耗。支撑臂上开设的两处轴承安装孔做了同轴度公差约束,靠近下端的大孔径位适配标准6000系列深沟球轴承,上端的小孔径位用于穿入定位销做辅助限位,孔壁与轴承外圈的配合公差选取过渡配合区间,既可以保证轴承压装后不会出现径向窜动,也方便后期维护时的轴承拆卸更换。侧面开设的长条形减重孔同时兼顾了走线功能,配套的传感器信号线可以从孔位中穿过,避免设备运行过程中线缆被运动部件剐蹭破损。安装边界方面,该支撑座的整体横向占用空间控制在80mm范围内,垂直方向安装高度不超过120mm,适合在紧凑型设备的内部狭小空间内布置,固定后轴承位的中心高与安装基面的距离经过精准核算,能够保证配套转轴与驱动端输出轴的同轴度要求,不需要额外增加调整垫片做高度补偿。零件的壁厚整体保持均匀,最小壁厚控制在3mm,无论是采用3D打印做快速样件验证,还是采用注塑工艺做小批量生产,都不会出现壁厚不均导致的缩痕、打印翘曲等工艺问题。在受力层面,支撑臂的弯折处做了圆弧过渡处理,避免直角结构带来的应力集中问题,在承受径向载荷时,应力可以沿着支撑臂的轮廓均匀分散到固定支脚处,不会出现局部应力过载导致的断裂问题,日常维护时只需要定期向轴承位补充润滑脂,即可保证长期稳定运行,不需要频繁拆解更换。
- 上一篇:卫星接收器外壳注塑模具结构设计
- 下一篇:四英寸方形开口金属板盒结构设计
- 全部评论(0)
- 模板大小: 1.17 MB
- 售价:5金币
- 下载次数: 16
- 系统要求: STL,Rendering,STL,STEP / IGES
- 软件分类: 轴承座
