航空用轻量化金属支撑轴承座结构

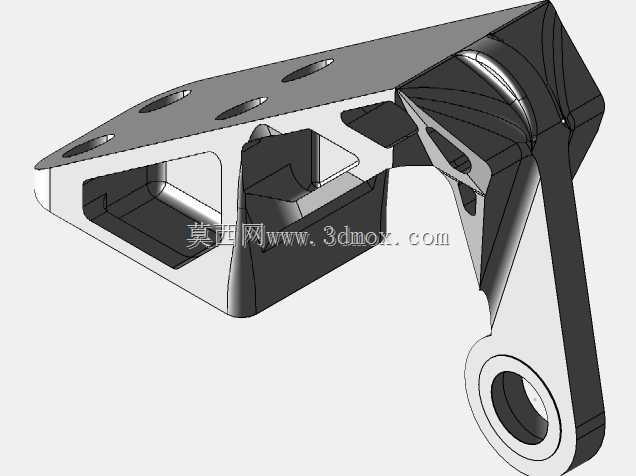

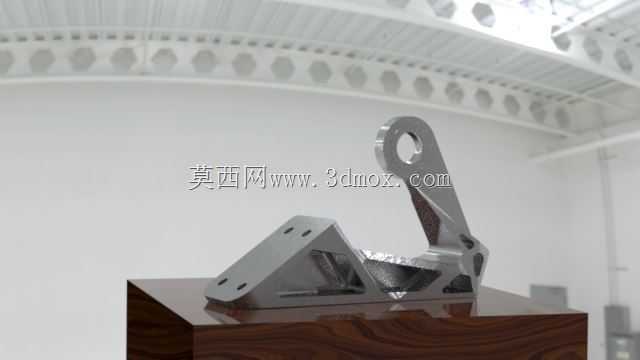

这款支撑构件主要应用于航空机载设备的传动系统中，作为旋转轴系的核心支撑载体，承担着固定轴承外圈、抵消轴系运行过程中产生的径向与轴向复合载荷的作用，同时要适配航空场景下严苛的重量控制要求，避免多余结构重量影响整机载荷分配。从实际装机场景来看，这类支座多布置在机身内部的传动链路节点位置，周边需要避让管线、相邻结构件的安装空间，因此在结构设计阶段就同步做了拓扑优化，在非主要承力区域切除多余材料，通过三角形镂空筋格的结构形式，在保证整体刚度满足载荷要求的前提下，将整体重量控制在较低水平，适配航空设备的减重需求。

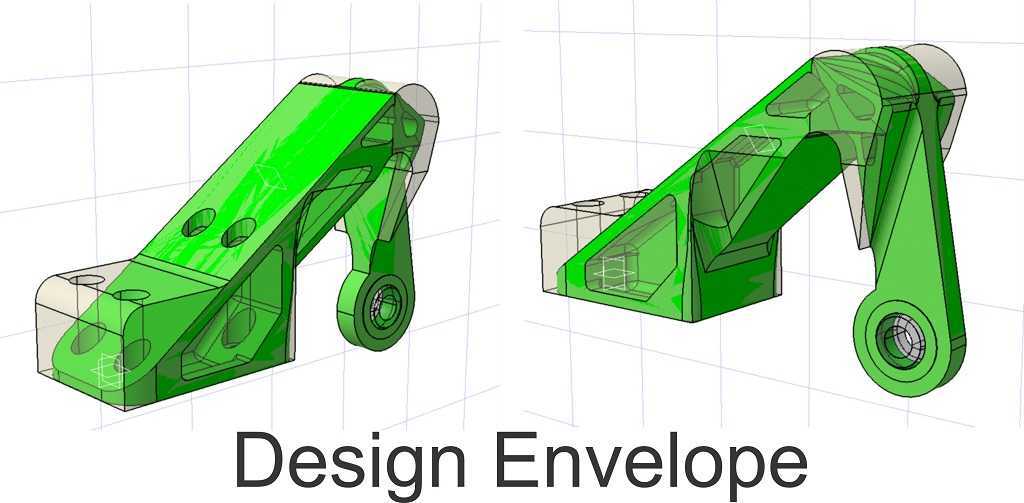

设计过程中首先明确了安装边界条件：底座部分设置两个长圆形安装孔，可适配一定范围内的安装位置公差，降低装配时的对位难度，安装面做了平面度处理，保证装配后支座不会出现偏斜，避免轴承运行时产生附加弯矩。支座的主体承力臂采用变截面设计，从底座到轴承安装位的截面逐渐过渡，减少应力集中点，轴承安装位的孔位做了同轴度公差约束，保证轴承装入后内圈旋转顺畅，不会出现卡滞、偏磨的问题。侧面延伸的带孔支臂用于配套安装限位传感器或者管线固定卡扣，集成化的设计减少了周边额外支架的使用，进一步压缩整体安装空间。

从结构强度角度考虑，设计阶段针对不同工况下的载荷做了仿真校核，重点关注安装孔周边、筋格交接处、轴承孔位的应力分布，通过调整筋条厚度、过渡圆角大小，将最大应力控制在材料许用应力范围内，同时预留足够的安全余量，应对航空场景下可能出现的振动、冲击载荷。外形上所有外露棱边都做了倒角处理，避免装配过程中划伤操作人员或者损坏周边管线，表面采用金属加工后的本色处理，无多余涂层，减少工艺环节同时避免涂层脱落影响周边设备。实际使用中，这类支座需要配合对应规格的滚动轴承使用，装配时需保证轴承外圈与支座孔的配合公差符合过渡配合要求，既不能过松导致轴承外圈跑圈，也不能过紧造成轴承装配后游隙过小，影响旋转精度。安装时通过底座的两个螺栓将支座固定在机身预埋的安装基面上，拧紧力矩需符合航空紧固件的相关要求，保证长期振动环境下不会出现松动。
