螺旋弯曲挡板式耙斗装载滚筒结构

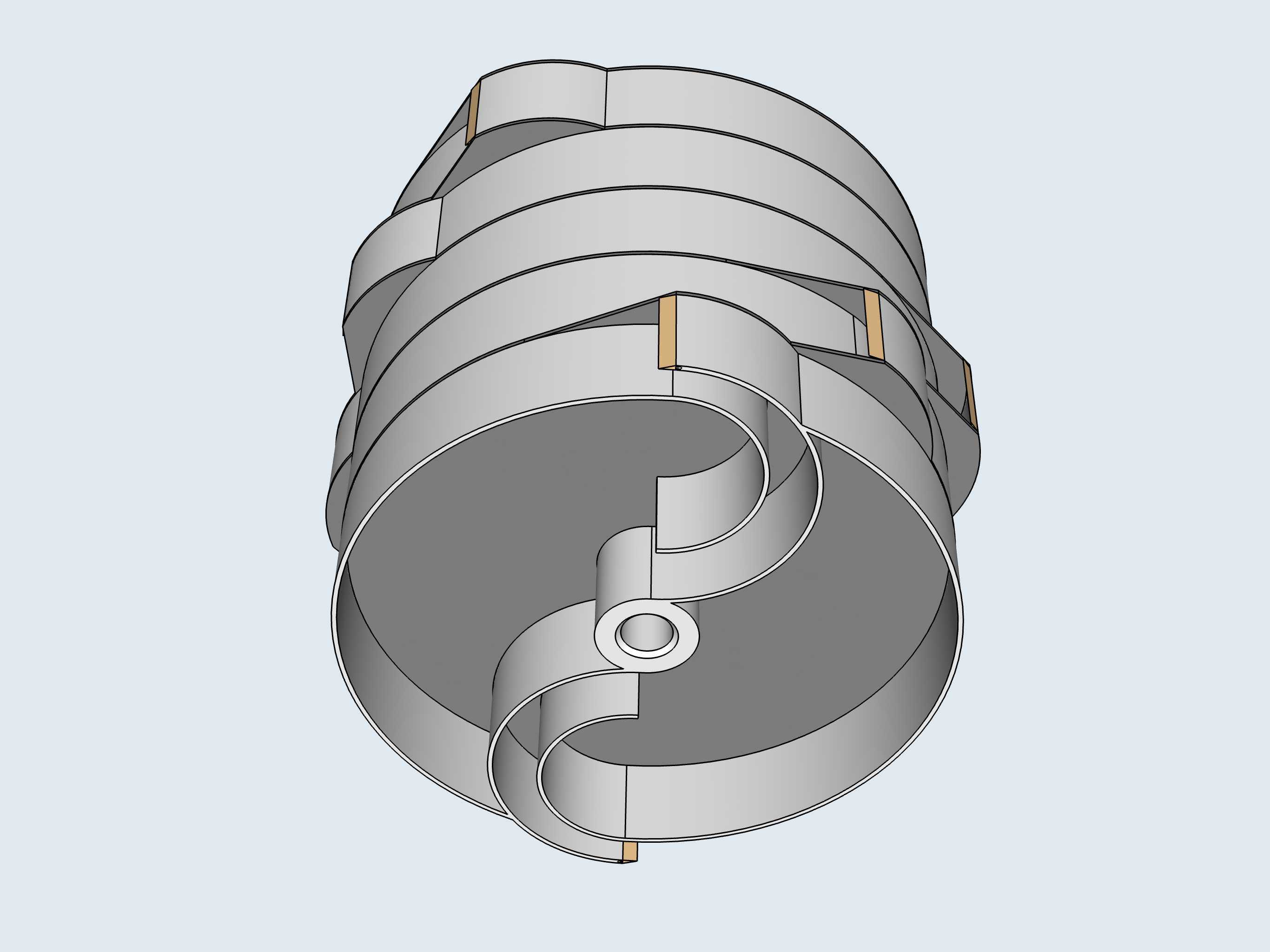

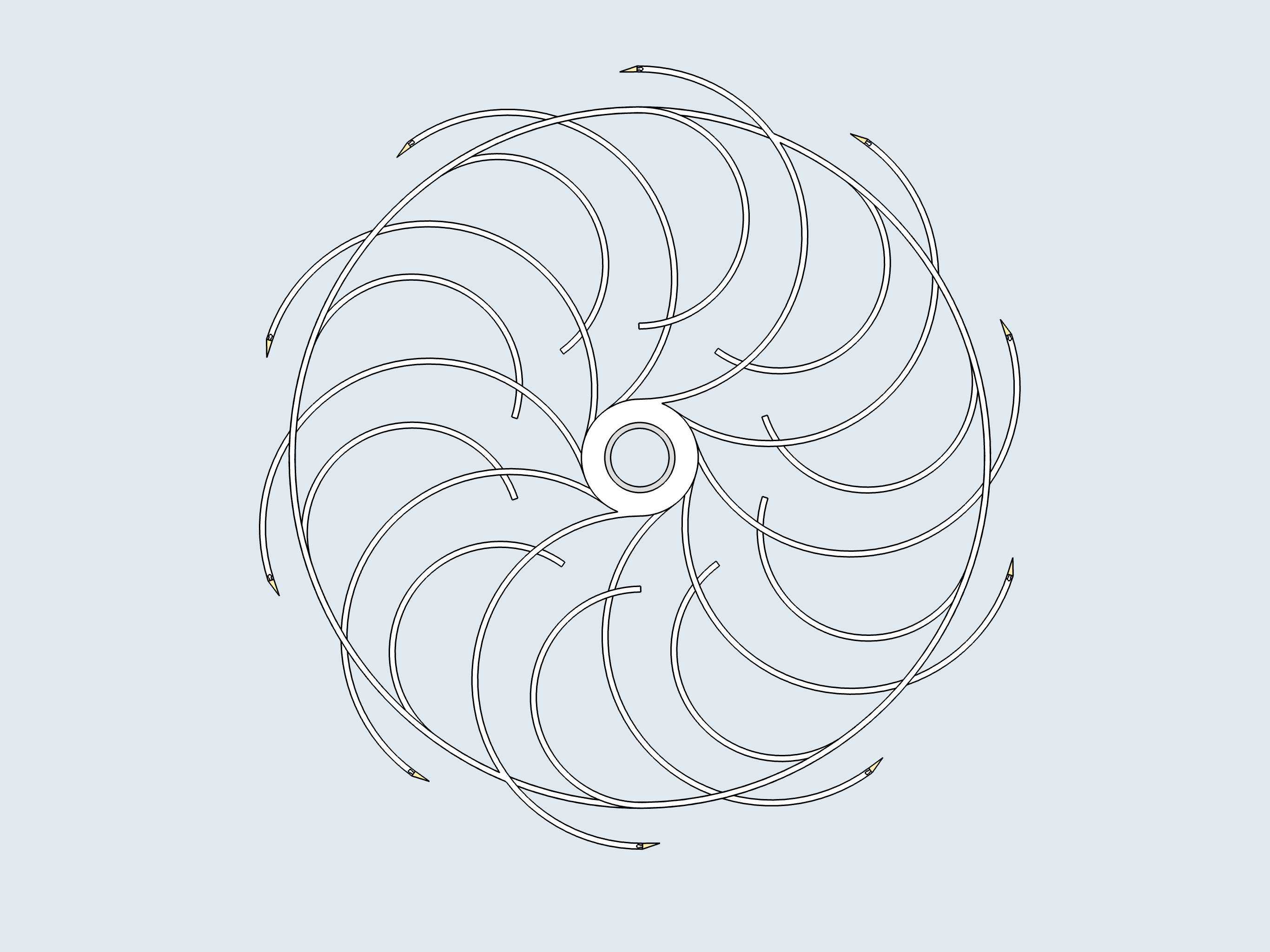

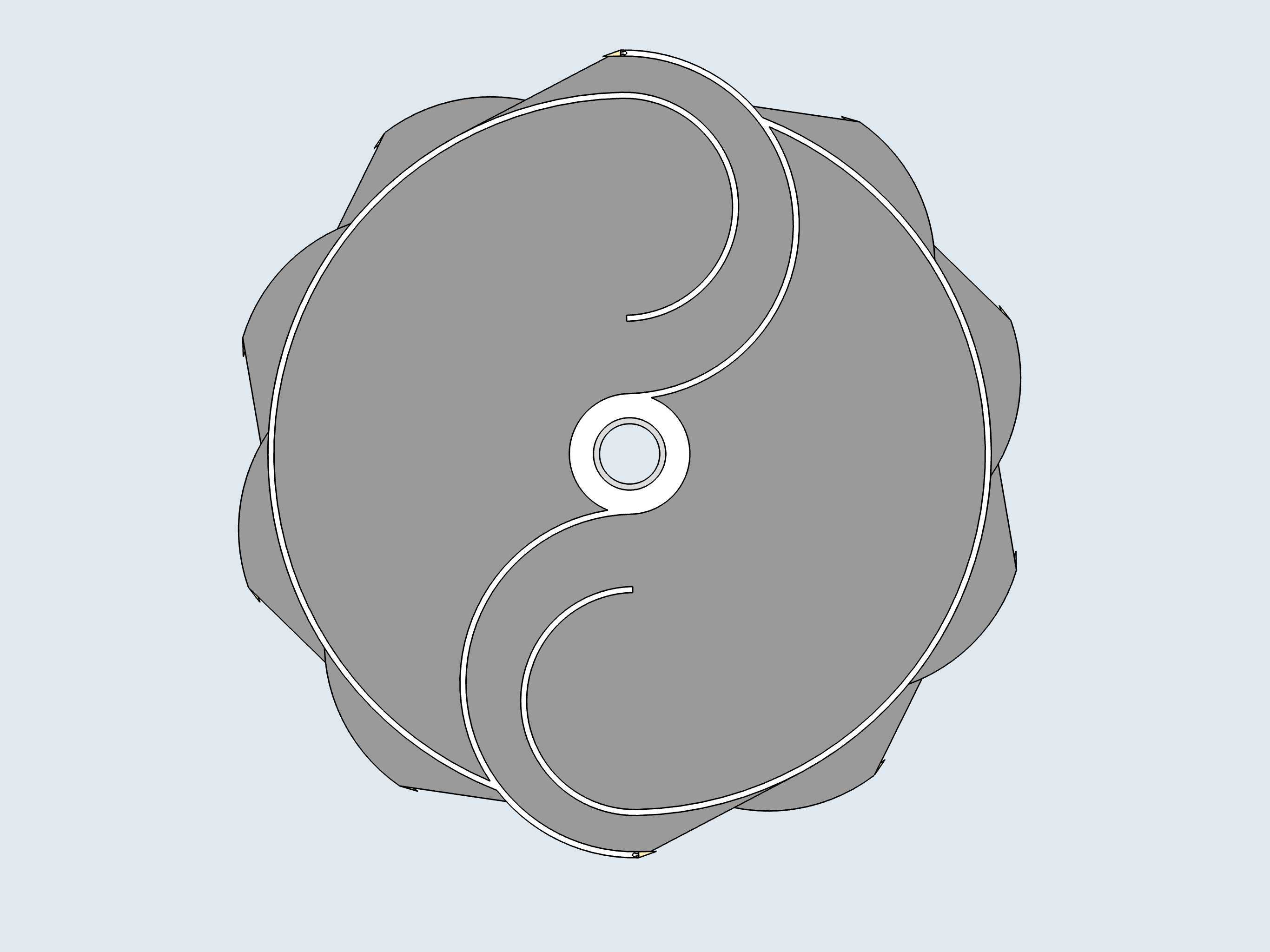

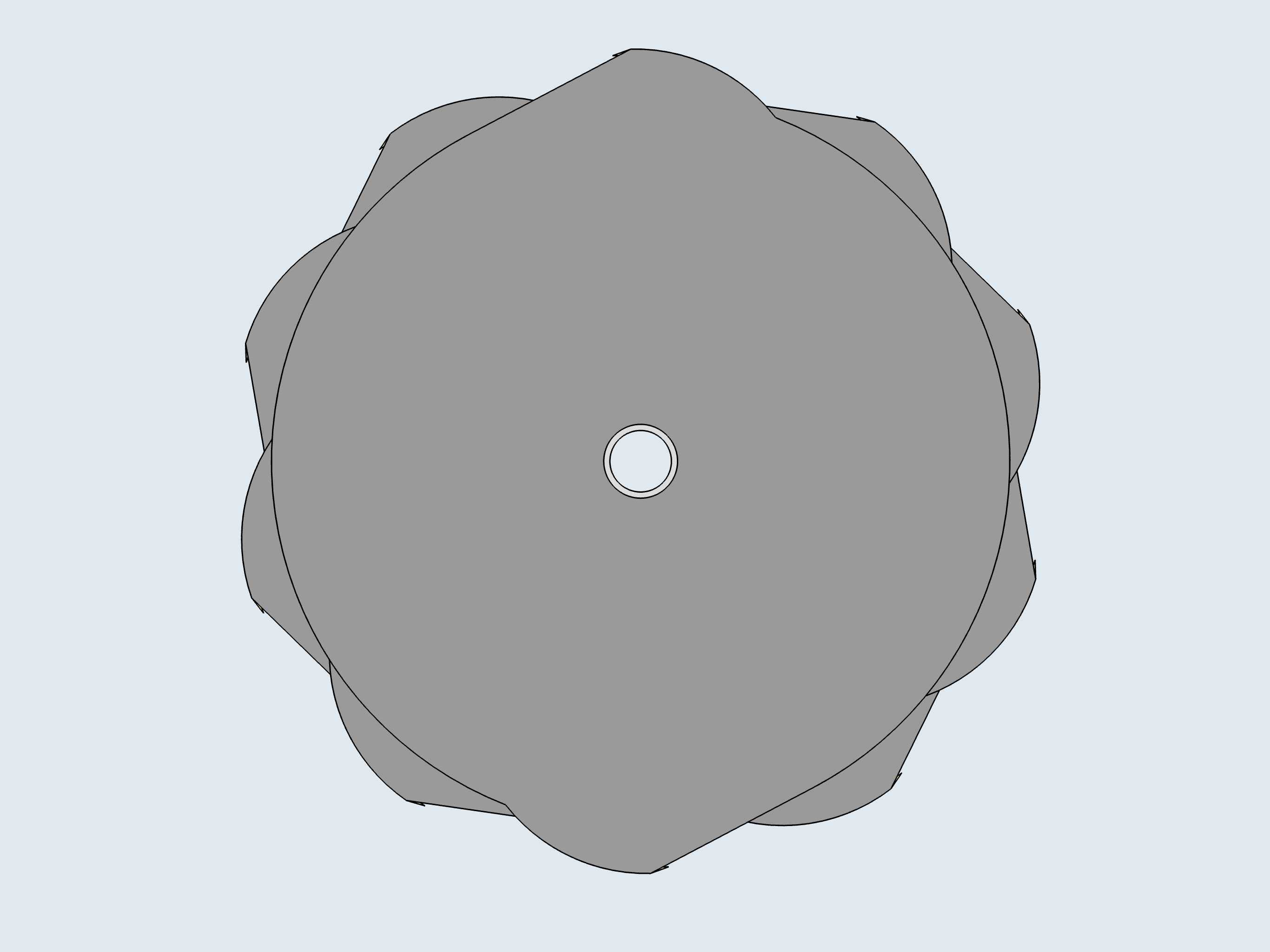

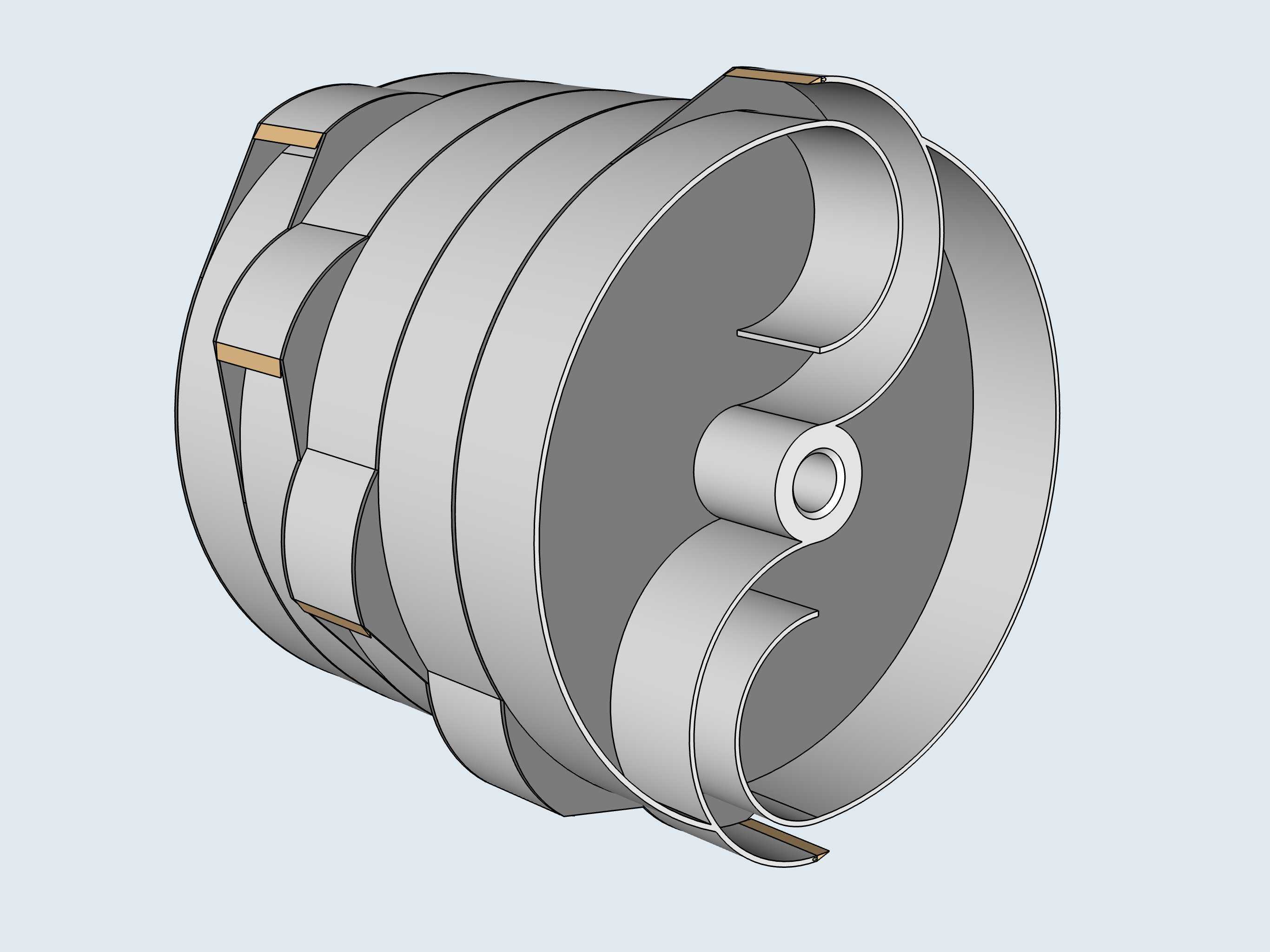

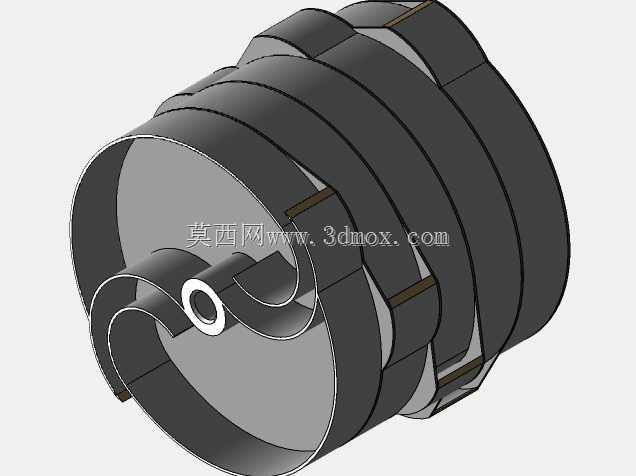

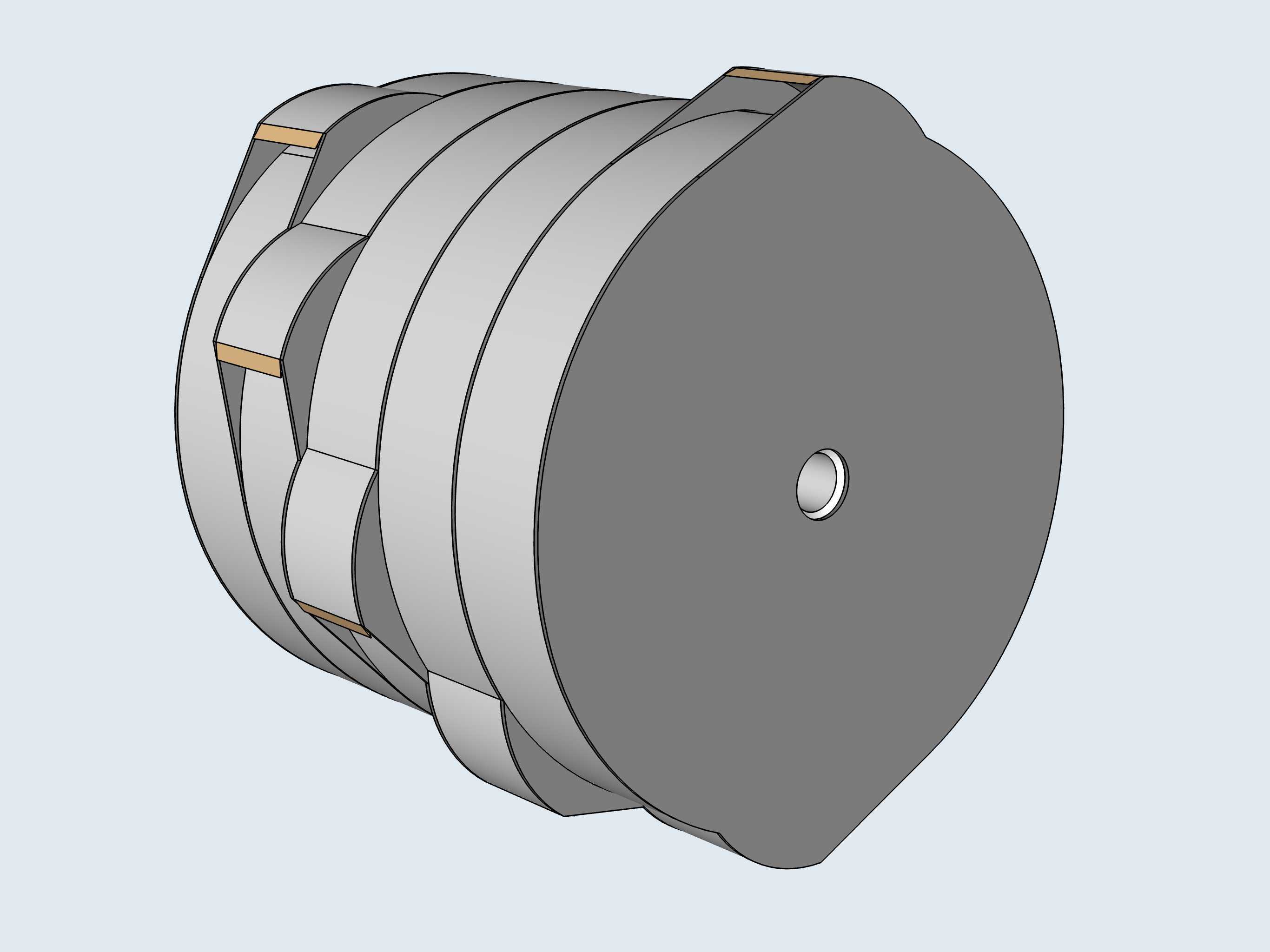

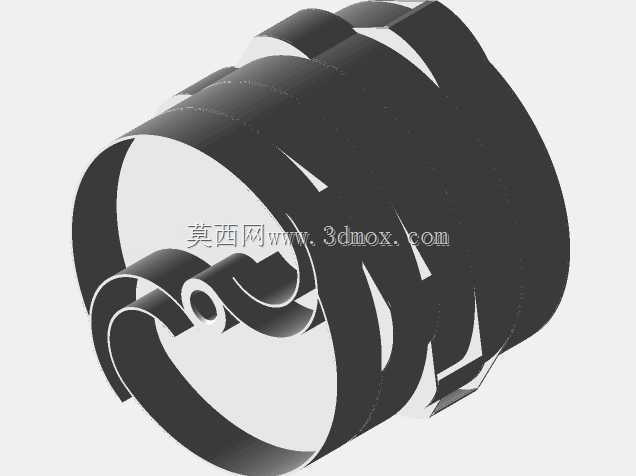

该耙斗滚筒主要应用于矿山掘进、散料转运场景下的耙斗装岩设备，作为耙斗装载机构的核心执行部件，直接承担散状物料的舀取、带料输送、定点卸料全流程作业，适配井下巷道出渣、露天散料短距离转运等工况，可处理岩土、碎石、颗粒状矿料等多种散体物料。从结构设计来看，滚筒采用多组弯曲螺旋式内部挡板布局，摒弃传统直挡板易卡料、填充率不足的缺陷，十组偏置布置的挡板在滚筒沿装载方向旋转时，可通过非同心挡板形成的封闭侧流道引导物料进入滚筒容腔，挡板的弧度经过匹配物料安息角设计，能在低转速工况下保持较低的啮合宽度，有效增大进料开口尺寸，减少大块物料卡滞概率，提升装载过程的顺畅度。当滚筒沿卸料方向旋转时，原本封闭的流道侧自动开放，物料可顺着挡板曲面滑出，无需额外增设卸料导板即可完成卸料动作，即便滚筒处于静止状态，内部挡板形成的曲折流道也能限制物料自由滑出，避免运输过程中撒料。滚筒整体为圆柱回转体结构，中心设置带安装孔的同轴轮毂，可直接与设备的驱动主轴通过键连接装配，安装时需保证滚筒端面与耙斗机架的侧衬板预留3-5mm间隙，避免旋转过程中发生剐蹭，滚筒外径根据单次装载量需求匹配常规耙斗设备的安装边界，可直接替换同规格传统耙斗滚筒无需改动机架结构。该结构的容腔空间利用率可达九成，经工况模拟验证填充率能稳定维持在75%以上，相比传统结构装载效率提升明显，同时整体采用钣金卷制焊接工艺，部件重量轻，制造工序简单，后期可通过在挡板表面堆焊耐磨层提升使用寿命，调整挡板的螺旋升角即可适配不同安息角的物料，适配性较强。在实际选型应用中，需根据处理物料的最大粒径调整挡板之间的流道宽度，避免大块物料卡在挡板与筒壁的间隙中，驱动端的扭矩匹配需考虑满载工况下物料偏置带来的附加载荷，保证旋转过程的动力输出稳定。
