民用飞机座椅导轨配套扶手夹结构设计

该扶手夹为民用客机客舱座椅配套的导轨锁紧构件，主要用于将座椅扶手组件可靠固定在客舱地板的标准座椅导轨上，是客舱座椅快装快拆结构中的核心锁紧承载件。日常航线运营中，客舱座椅需要根据航班载客量、客舱布局调整需求频繁拆装移位，这类扶手夹需要在无专用工具的条件下完成锁紧与释放操作，同时要满足民航运营中严苛的振动、冲击载荷要求，避免飞行过程中出现扶手松脱、移位的问题。

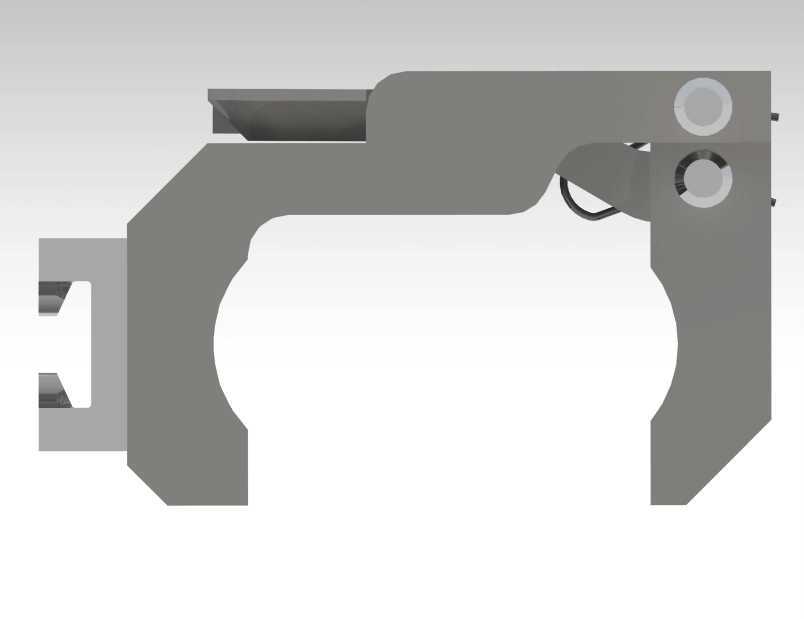

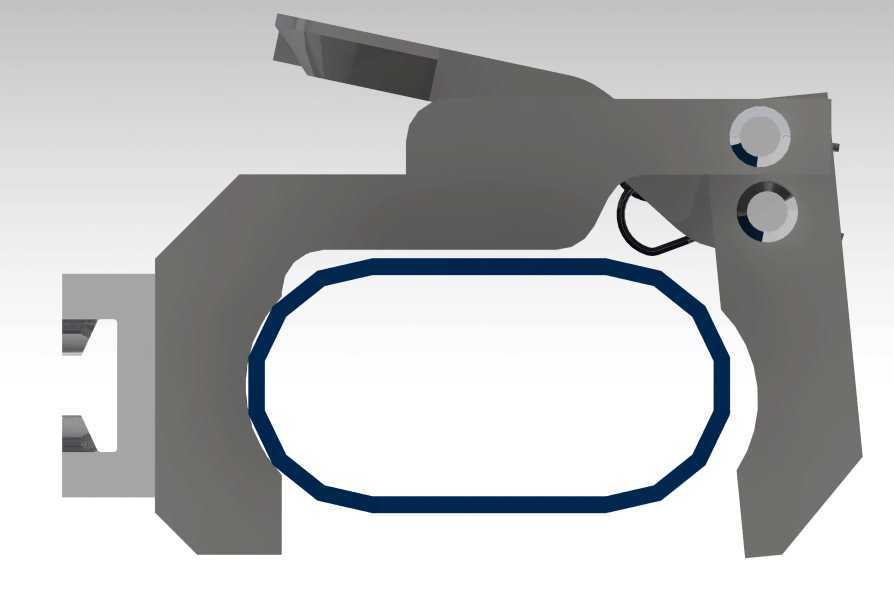

从结构设计来看，整个构件采用钢塑复合的分件设计思路，锁紧受力的核心销件、卡扣采用钢制材料加工，保证反复锁紧释放过程中的耐磨性能与抗剪切强度，主体承托与握持结构采用工程塑料注塑成型，在满足结构强度的前提下尽可能降低构件自重，适配航空领域对零部件重量的严苛控制要求。构件整体适配2英寸规格的标准飞机座椅导轨，锁紧端设置两个直径1.3mm的开口销，配套两个1/4英寸六角平螺母与同规格螺钉，安装时销件卡入导轨的标准定位孔内，扳动锁紧把手即可完成锁止，解锁时扳起把手就能快速解除锁紧状态，无需额外工具即可完成座椅位置调整。

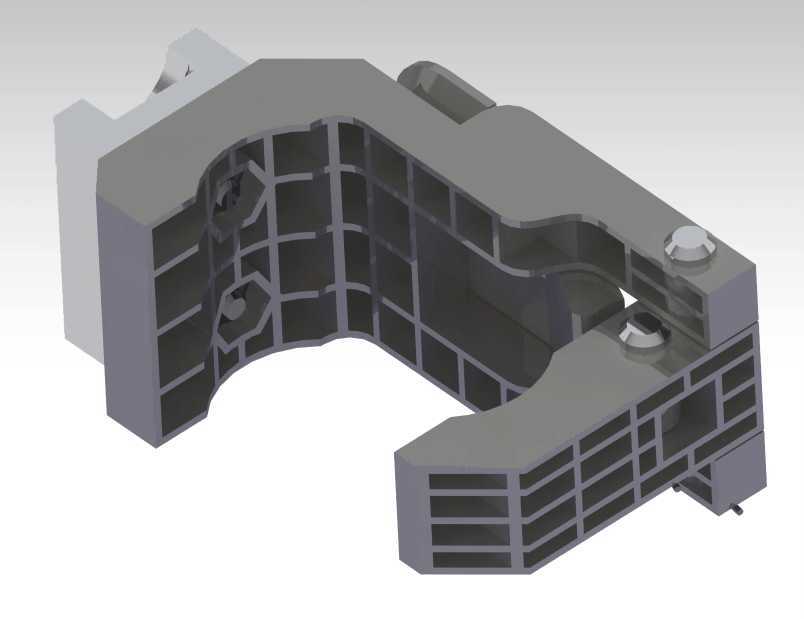

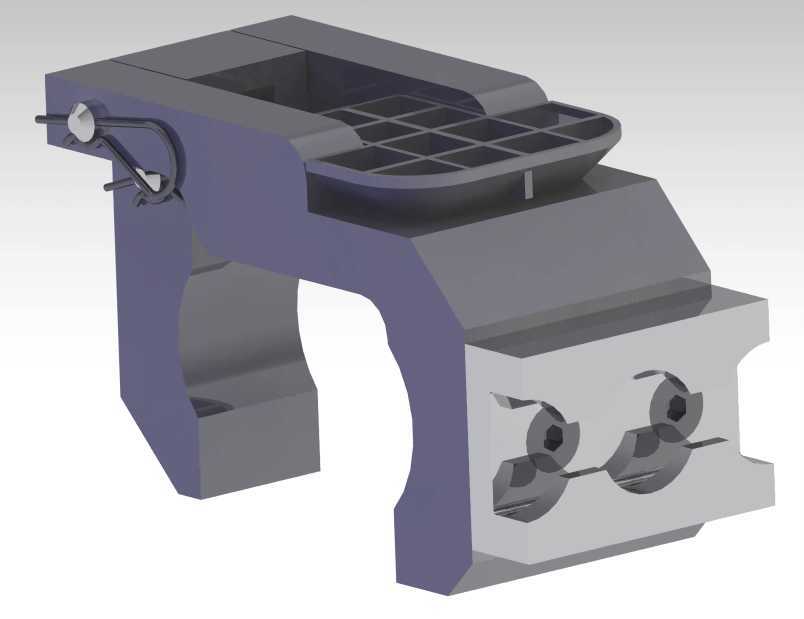

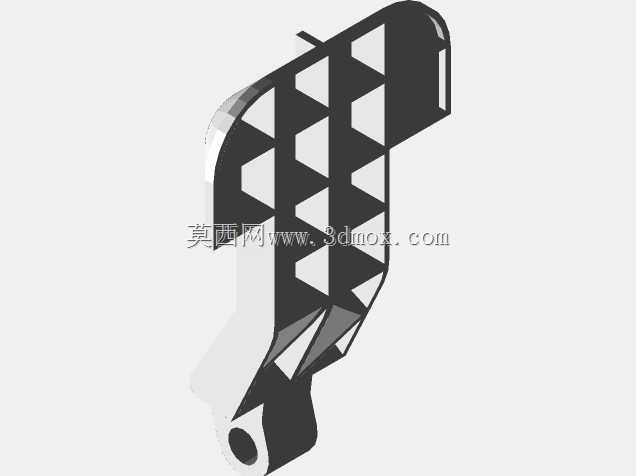

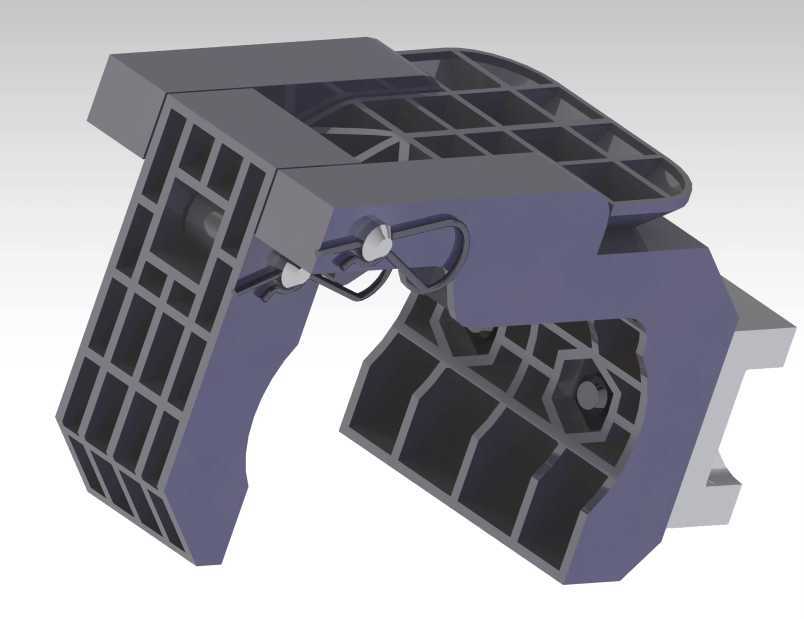

结构细节上，塑料主体部分做了密集的网格状加强筋设计，在不增加壁厚的前提下大幅提升构件的抗弯、抗扭刚度，避免乘客倚靠扶手时构件出现形变松脱。锁紧机构内置的弹性复位结构，能保证锁止状态下销件始终卡紧导轨定位孔，即便在飞机起降阶段的强振动环境下也不会出现意外解锁。各分件的重量分配经过严格核算，固定座部分重量控制在42克，活动自由段重量16克，握持把手重量11克，整套夹件总重138克，在同类型锁紧构件中处于较轻的重量水平，能有效降低客舱座椅的整体自重，间接降低航班运营的燃油消耗。

安装边界方面，该扶手夹的卡接轮廓完全匹配民航通用的座椅导轨截面尺寸，安装时不需要对导轨做额外加工，直接卡入导轨槽后扳动锁紧把手即可完成固定，适配现有主流机型的客舱座椅安装标准，可直接替换同规格的老旧锁紧构件，不需要调整座椅的原有安装结构。锁紧把手的操作角度经过人体工学优化，扳动行程控制在合理范围内，机务人员或客舱乘务员经过简单培训即可快速完成操作，日常维护中也可以快速拆分各分件，对磨损的钢制销件、锁紧弹簧进行单独更换，降低后期的维护成本。
