钣金加工用多工位偏心冲头模具结构

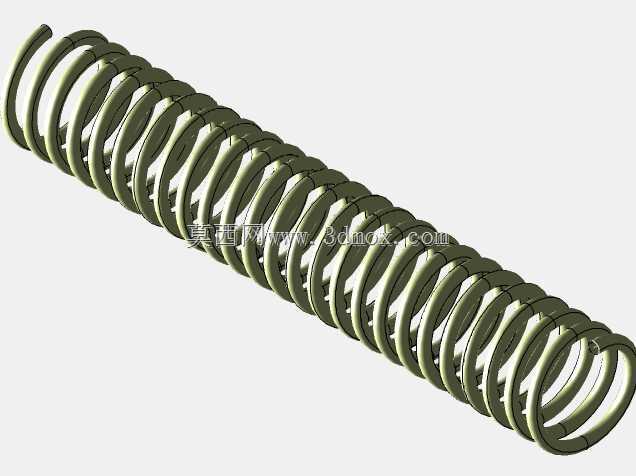

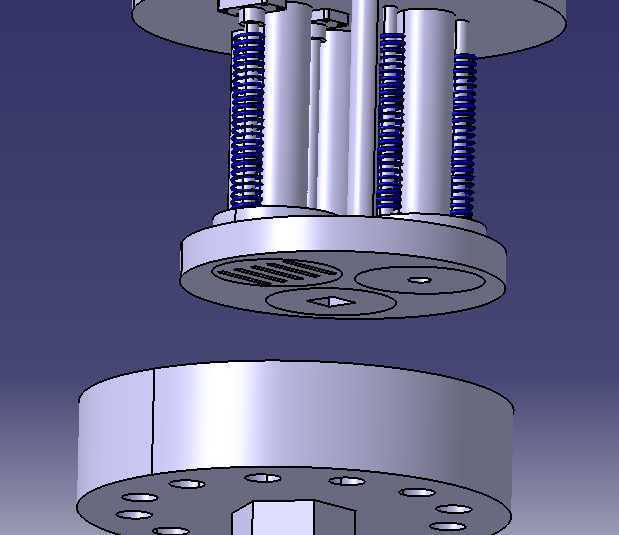

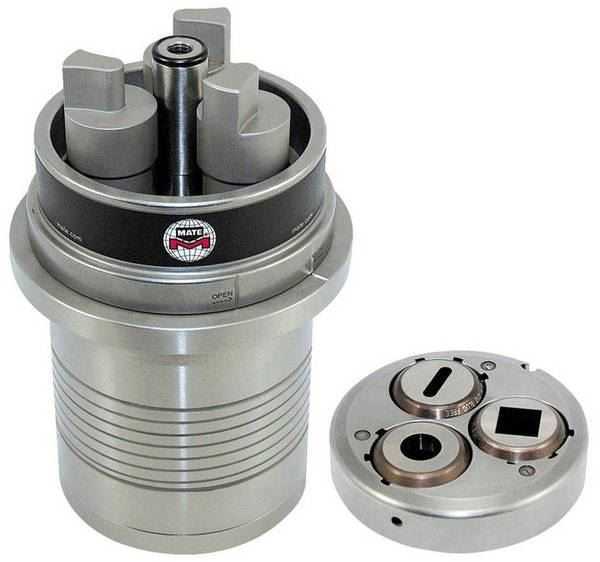

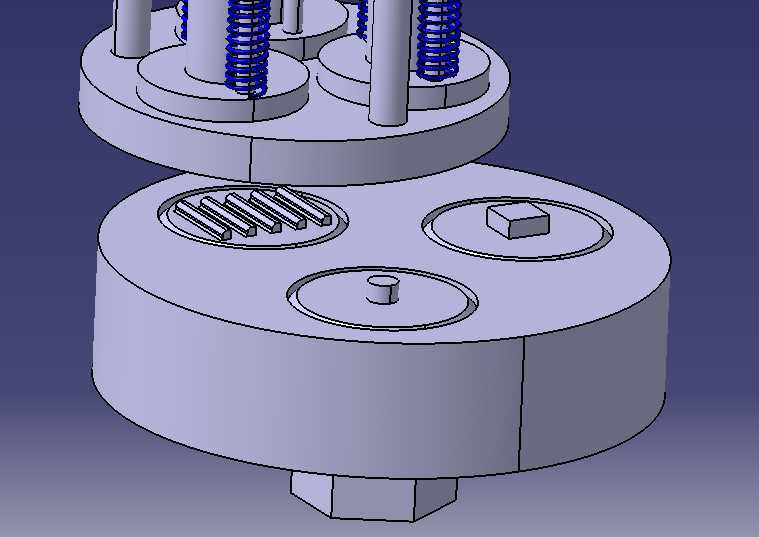

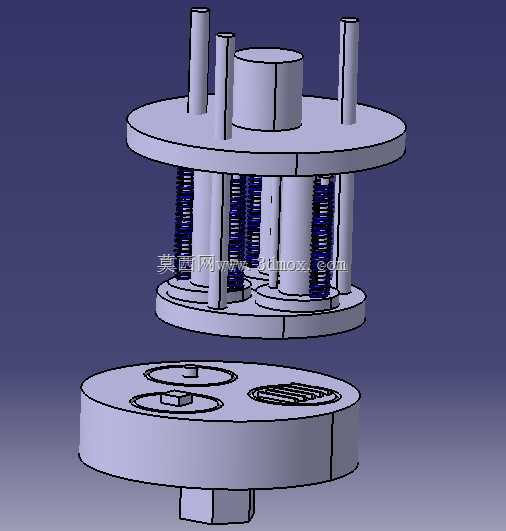

这套偏心冲头组件是数控转塔冲床配套的核心冲压作业部件，主要面向薄金属板材的多工序连续冲压场景，在钣金机柜、通讯机箱、电气柜壳体、五金钣金件的批量加工产线中应用广泛，可在单次工位切换流程中完成不同孔型的冲裁作业，减少换模频次，提升板材加工的连续作业效率。从结构设计来看，组件采用分体式快换结构，主体基座设置有定位止口与周向防滑槽，安装时可直接嵌入转塔冲床的对应模位，依靠基座外圆的环形槽完成锁紧固定，安装边界与常规厚转塔工位模位完全兼容，无需对设备模座做额外改造即可适配。冲头本体采用偏心布局设计，配合配套的下模转盘，可在同一模座上集成圆孔、长圆孔、方孔等多种冲裁工位，冲头与模座之间设置有导向套结构，冲裁过程中可保证冲头与下模的同轴度，避免啃模、毛刺过大等常见冲压缺陷。设计过程中重点考虑了冲裁力的分散传递，基座主体采用高强度合金结构钢的力学性能参数做结构校核，基座侧壁的环形散热槽可在连续高速冲压过程中带走摩擦产生的热量，降低模具热变形量，延长连续作业的稳定时长。冲头的工作端采用等间隙冲裁设计，不同工位的冲头刃口对应下模的间隙取值匹配0.8-3mm厚度的冷轧钢板、镀锌板、铝合金板等常用钣金材料，刃口段预留有修磨余量，多次修磨后仍可保证冲裁间隙符合工艺要求。配套的下模转盘设置有定位销孔与快拆结构，更换不同孔型工位时只需旋转转盘即可完成工位切换，无需整体拆卸模座，大幅缩短产线换型的停机时间。整套结构的导向部分采用自润滑衬套设计，日常维护时无需频繁加注润滑脂即可保证冲头上下往复运动的顺畅性，避免铁屑进入导向间隙造成的卡滞问题。在实际生产应用中，这类多工位偏心冲头特别适合多品种小批量的钣金加工场景，可减少模具库存占用，降低换模操作的劳动强度，同时偏心结构的设计可让冲裁力的作用点更靠近模座中心，减少偏载对机床滑块的冲击，延长设备核心部件的使用寿命。
