NACA64A1215翼梁及配套装配夹具结构

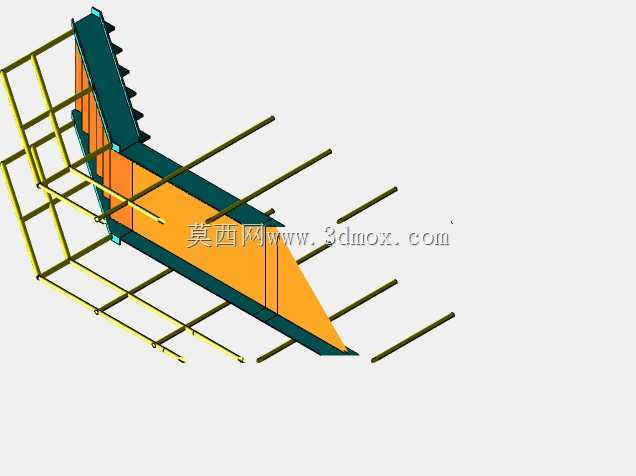

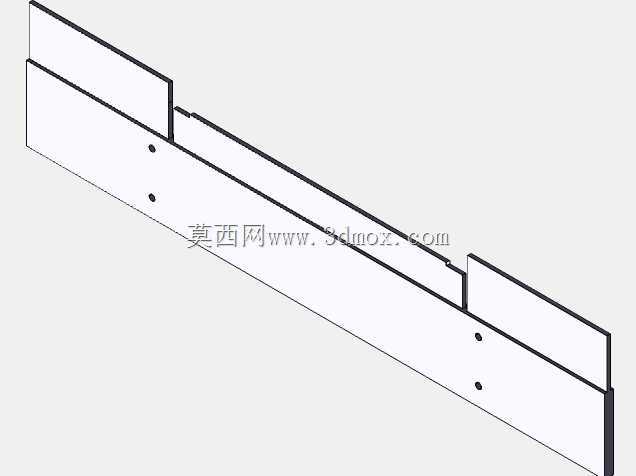

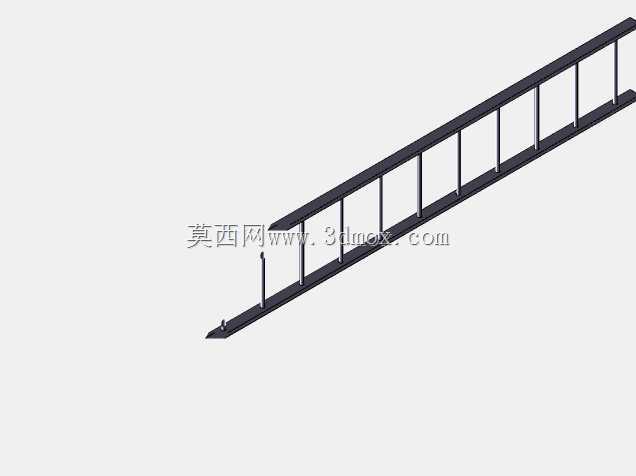

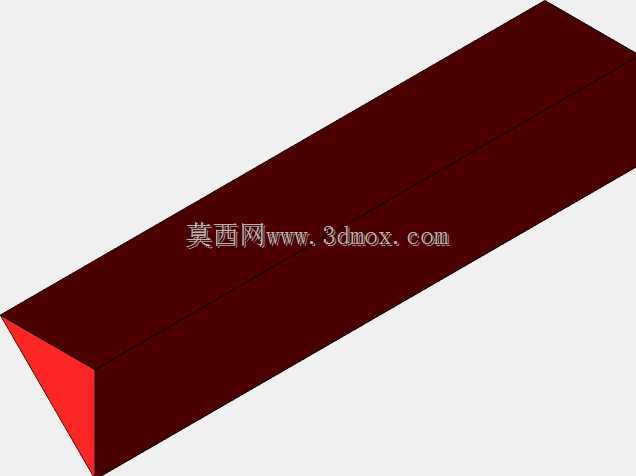

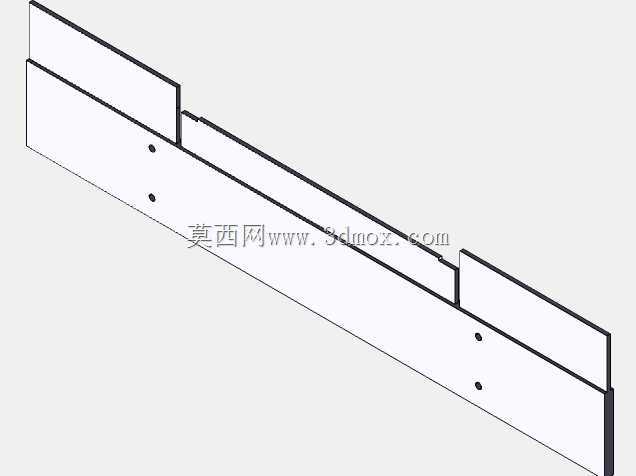

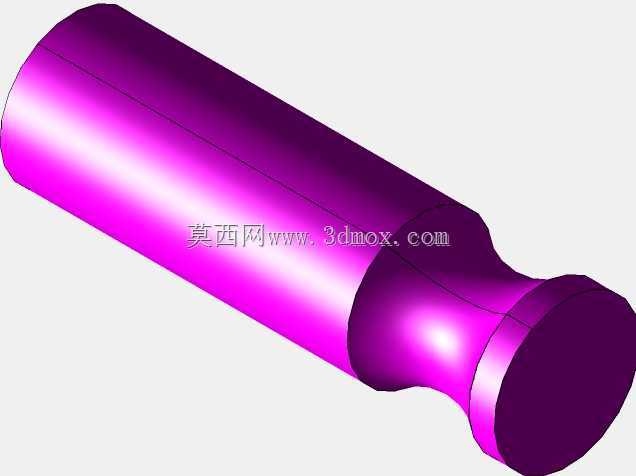

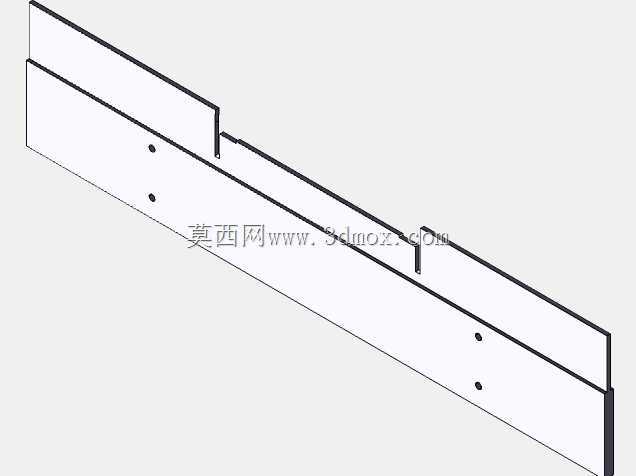

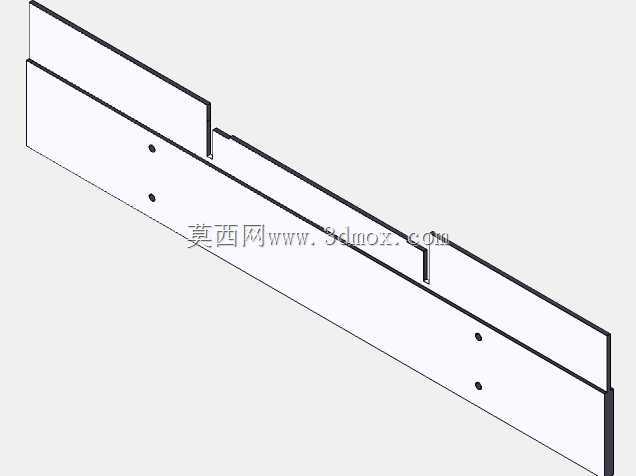

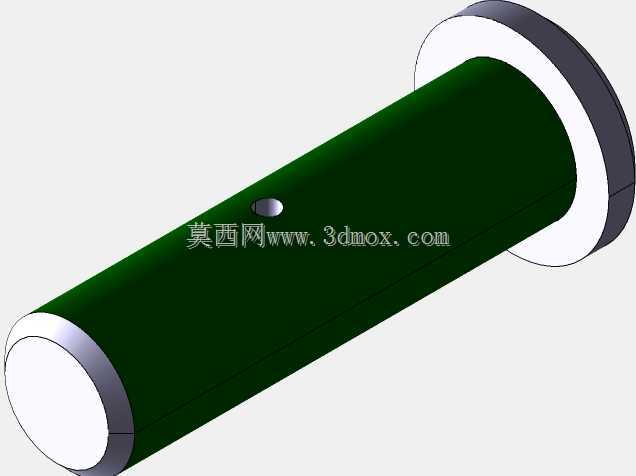

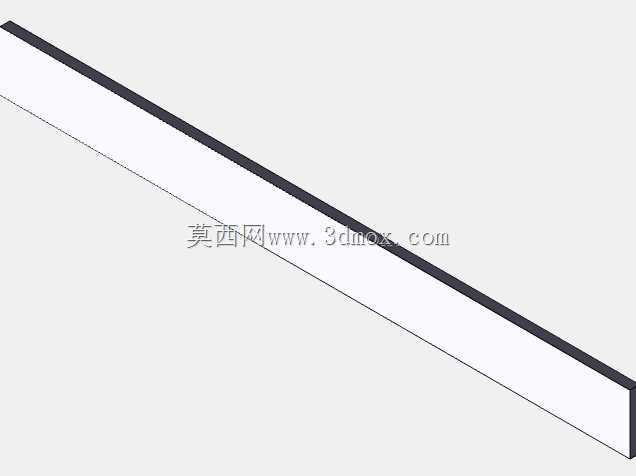

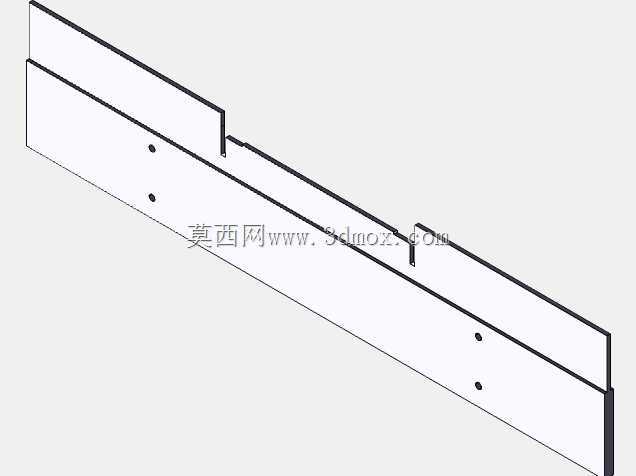

在航空飞行器结构制造环节，翼梁作为机翼核心承力构件，承担飞行过程中的气动弯矩、剪力传递作用，其加工与装配精度直接影响机翼气动外形精度与结构疲劳寿命，配套的装配夹具则是保障翼梁组配精度、控制装配形变的核心工艺装备。这套针对NACA64A1215翼型开发的翼梁与装配夹具结构，在设计阶段优先匹配低速通用航空飞行器的机翼载荷工况，翼梁主体采用长直变截面构型，沿翼展方向的截面高度随翼型弦长变化平滑过渡，缘条与腹板的连接过渡区域做了圆弧倒角处理，避免应力集中导致的结构失效，翼梁上预留的定位孔位与装配夹具的定位销一一对应，可实现无调整快速装夹，减少装配过程中的找正时间。装配夹具的定位基准完全贴合翼梁的气动外形基准面，夹紧点位避开翼梁的关键受力焊缝与后续加工区域，夹紧力大小经过反复校核，既可以保证装配过程中构件不发生位移，又不会因夹紧力过大导致薄壁翼梁产生局部形变。从安装边界来看，整套夹具可适配常规航空构件装配工作台的T型槽安装间距，夹具底座的安装孔位采用长圆孔设计，允许在小范围内调整装夹位置，适配同系列不同展长翼梁的装夹需求。在实际生产场景中，这套结构可直接用于小型固定翼无人机、轻型运动飞机的机翼翼梁组焊、铆接工序，夹具的定位块采用可更换设计，当翼梁缘条厚度出现小幅设计迭代时，仅需更换对应厚度的定位垫块即可完成适配，无需重新制作整套夹具，大幅压缩工艺准备周期。翼梁本身的结构设计充分考虑了复合材料铺层与金属构件混合装配的兼容性，腹板上预留的走线槽可直接敷设机翼内部的操纵线缆、传感线路，无需后续二次开孔破坏结构完整性。在装配流程中，夹具的侧向定位挡块可快速开合，翼梁上下缘条定位完成后，可直接在夹具上完成腹板定位、铆接或胶接工序，全程无需翻转构件即可完成大部分装配作业，降低大型长构件翻转带来的形变风险与安全隐患。针对翼梁装配过程中常见的扭转变形问题，夹具沿翼展方向每间隔一定距离设置一组形位检测基准块，装配过程中可随时通过百分表检测翼梁的直线度与扭转度，及时调整夹紧力修正形变，保障最终成品的形位公差符合设计要求。
