控制面板覆盖件3D打印成型模具结构

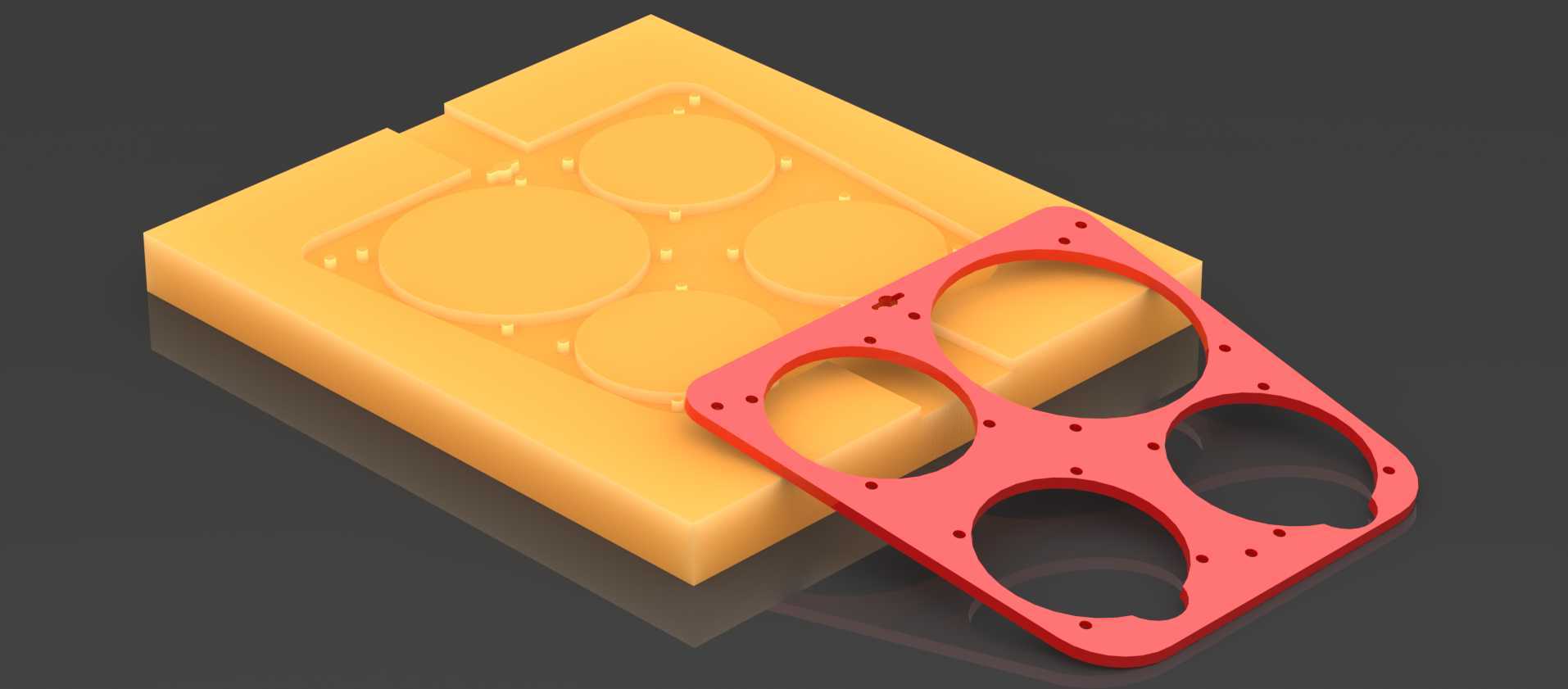

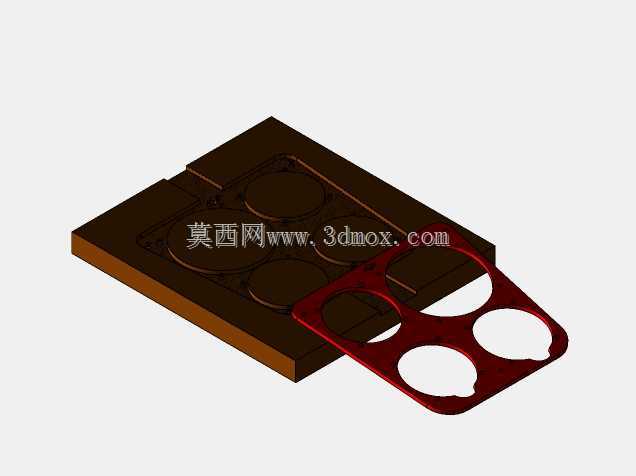

这套模具主要面向小批量控制面板覆盖件的快速成型场景，适配增材制造工艺的加工特性，无需传统钢模的复杂开模流程，可直接通过3D打印完成模具本体制作，大幅缩短新品打样周期。从结构设计来看，模具分为上下两个配合单元，黄色部分为模腔底座，表面设置有四个圆形定位凹腔，凹腔边缘排布细小的定位凸点，对应覆盖件背面的定位柱安装位，合模时可精准固定片材位置，避免成型过程中出现偏移错位。红色部分为压合盖板，对应模腔位置开设四个成型通孔，孔位边缘做了圆弧过渡处理，避免压合时刮伤覆盖件表面，盖板表面均匀分布多组定位小孔，与底座上的定位柱一一对应，保证合模时的配合精度，控制合模间隙在0.1mm以内，防止成型时出现飞边缺陷。

在实际使用场景中，这类模具多用于消费电子、小型工控设备的控制面板样件试制，当产品处于研发迭代阶段，需要小批量制作外观覆盖件验证装配效果时，无需投入高额的钢模开模成本，通过3D打印制作该套模具即可完成百件级以内的热压成型作业。设计过程中充分考虑了3D打印的工艺限制，所有转角位置均设置了不小于1mm的圆角，避免打印过程中出现应力集中导致的模具开裂，模腔深度根据覆盖件的拉伸高度设置为8mm，预留0.2mm的材料收缩余量，保证成型后的覆盖件尺寸符合装配公差要求。安装边界方面，模具底座外侧设置有两个定位凸台，可直接固定在通用热压工作台的T型槽内，无需额外制作专用夹具，压合盖板的外形尺寸与底座完全匹配，操作人员可通过边缘的对齐标记快速完成合模定位，降低人工操作的对位难度。模腔表面做了0.3mm的抛光余量设计，打印完成后经过简单打磨即可达到Ra1.6的表面粗糙度，保证成型后的覆盖件表面无明显纹路，满足外观件的试制要求。定位孔的孔径统一设置为3mm，适配标准M3定位销，后期如果出现定位销磨损可直接更换标准件，无需整体报废模具，降低试制阶段的工装成本。
