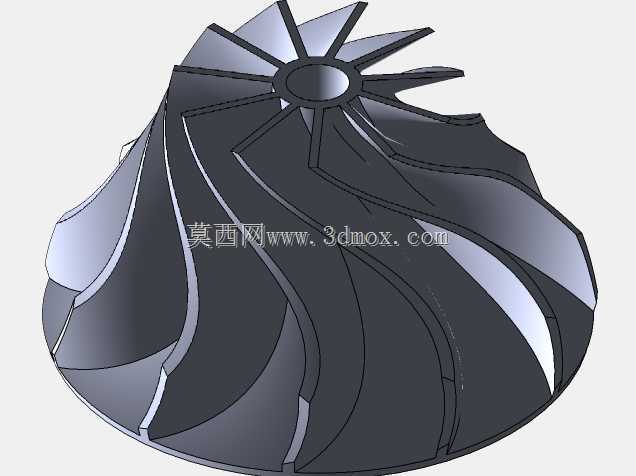

带径向加强筋的螺旋曲面离心叶轮结构

这类螺旋曲面叶轮转子，是离心式流体输送设备的核心做功部件，常见于中高压离心风机、微型涡轮增压器、小型工业真空泵以及部分流体输送泵的动力端结构中。实际运行过程中，叶轮随主轴高速旋转，通过曲面流道对进入叶轮中心区域的介质施加离心力，将介质沿径向向外甩出，同时在叶轮中心区域形成持续负压，实现介质的连续吸入与增压输出。从结构设计逻辑来看，叶轮顶部的径向加强筋并非冗余结构，一方面是为了平衡高速旋转时叶片根部的应力集中，避免长悬臂叶片在高转速下出现共振颤振，另一方面可以对进入流道的介质做预导流，减少介质进入叶轮流道时的入射冲击损失，提升整机的运行效率。叶片采用的大扭角螺旋曲面设计，是经过流场仿真迭代后的结果，曲面曲率沿介质流动方向平滑过渡，能够让介质在流道内的流速梯度保持均匀，避免局部涡流造成的能量损耗，同时也能降低介质中固体颗粒对叶片表面的冲刷磨损，延长部件的连续运行寿命。在安装边界设计上，叶轮中心的通孔与主轴采用过渡配合，配合面预留有键槽安装位，可通过平键传递主轴扭矩，顶部的环形凸台可与主轴轴肩贴合定位，保证叶轮安装后的端面跳动量控制在允许范围内，避免高速旋转时出现动平衡超标问题。叶轮的整体外形为上窄下宽的锥台结构，下部外圆直径与设备蜗壳的内壁间隙控制在合理区间，既不会因为间隙过大造成介质回流损失，也不会因为间隙过小出现运行过程中叶轮与蜗壳刮蹭的故障。这类叶轮在做三维建模时，需要重点关注叶片曲面的连续性，相邻叶片之间的流道截面要沿流动方向均匀扩张，同时要做动平衡去重结构的预留，在叶片背部靠近外圆的区域预留去重面，方便成品做动平衡校正时去除多余材料，保证叶轮在额定转速下的振动值符合设备运行标准。
