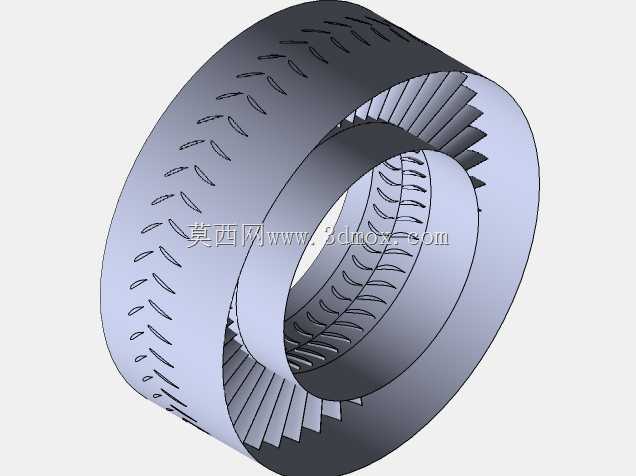

一级压缩机叶轮组环形流道结构

这套环形叶轮组件是一级压缩机的核心气动做功单元，常见于中小型离心式空气压缩设备、工业通风增压系统以及工艺气体输送机组的首级压缩段，承担着将进入机组的低压流体完成第一级动能提升与压力转化的关键作用。从结构设计逻辑来看，组件采用同轴嵌套的双层叶栅布局，外层为带导流叶型的环形轮盖结构，内层为径向排布的动叶与静叶组合流道，流体从轴向进入组件后，先经过内层动叶获得旋转动能，再通过外层导叶的整流作用将动能转化为压力能，整个流道的叶型采用等截面扭曲设计，能够适配不同半径位置的线速度差异，减少流体在流道内的涡流损失与边界层分离，提升首级压缩的效率。在实际安装场景中，该组件需要与主轴、蜗壳、密封件配合装配，安装边界需要保证内外环的同轴度公差控制在0.02mm以内，轴向定位尺寸需要匹配主轴轴肩与锁紧螺母的安装空间，外层轮盖的外圆尺寸需要与蜗壳内壁保持均匀的间隙，避免运行过程中出现碰磨故障。设计过程中需要兼顾气动性能与结构强度，叶型的厚度从根部到顶部逐渐减薄，既保证了叶片根部的抗弯强度，又减少了叶顶位置的流体阻塞，环形轮盖上的导流槽与内层叶片的出气角度严格匹配，能够引导流体以最优角度进入下一级压缩单元或者蜗壳收集腔。在工业现场的应用中，这类首级压缩组件的运行状态直接决定了整台压缩机的进气效率与整机压比，日常维护中需要重点检查叶片表面的磨损情况与流道内的积垢，避免叶型变形导致气动性能下降，建模过程中完整还原了每一片叶片的型线特征与环形件的配合止口，能够直接用于装配干涉检查、气动仿真分析以及加工工艺的编制，为后续的结构优化与备件生产提供准确的三维参考。
