适配哈斯机床的ER32端面铣刀心轴结构

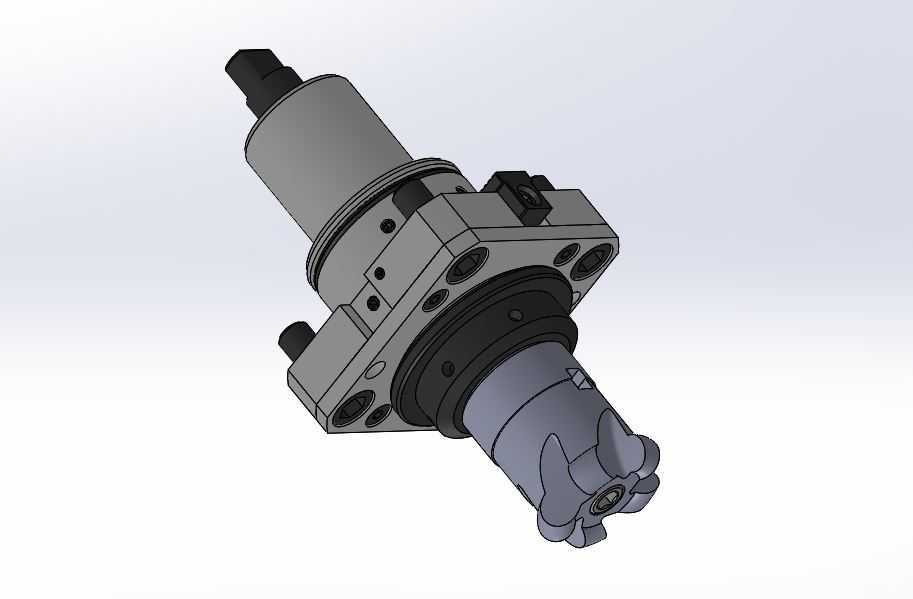

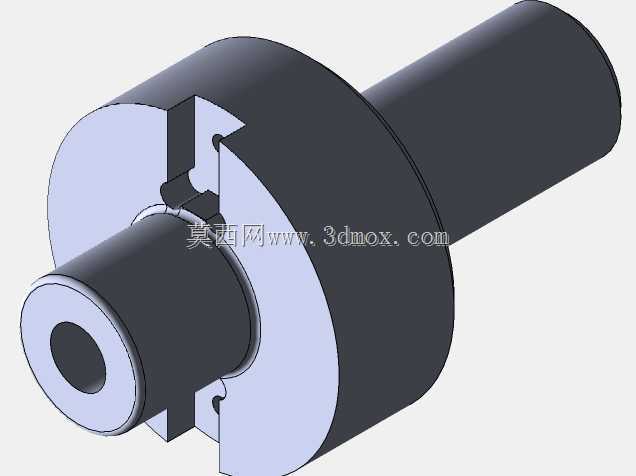

这款心轴主要面向数控铣削加工场景，适配搭载哈斯ST35Y、BMT65刀座的车铣复合设备，用来装夹3/4英寸规格范围内的各类ER夹头，完成端面铣削、侧向钻铣等复合加工工序，解决车铣复合设备上铣削工位刀具装夹刚性不足、同轴度偏差的常见问题。从结构设计来看，心轴采用阶梯式轴身布局，靠近安装法兰的位置做了加粗轴径处理，用来提升高速铣削时的整体抗振性能，避免长悬伸加工时出现刀颤导致的工件表面振纹；法兰端设置了多组定位销孔与锁紧螺栓孔，和BMT65刀座的安装接口完全匹配，安装时无需额外做转接板适配，直接通过螺栓锁紧即可完成定位，能保证心轴轴线与机床动力输出轴的同轴度控制在合理公差范围内。心轴前端的ER夹头安装位严格遵循标准ER32夹头的配合尺寸，锁紧螺母采用标准ER型压合结构，装夹不同直径的铣刀时，只需更换对应规格的ER32夹头即可，无需拆下心轴重新校准，能大幅减少换刀辅助时间。夹头适配范围覆盖3/4英寸以内的各类直柄铣刀、钻头，既可以装夹可转位面铣刀完成大平面的粗精铣加工，也能装夹小直径立铣刀完成槽类、轮廓类特征的铣削，适配加工场景覆盖常见的有色金属、结构钢零件的车铣复合加工。设计时特意在轴身内部做了中心通液孔，可连通机床的内冷却通路，加工时切削液能直接从刀具中心喷出，直达切削区域，有效降低刀尖切削温度，同时冲走切屑，避免二次切削刮伤已加工表面。安装边界上，法兰端的安装孔位完全匹配BMT65动力刀座的标准孔距，心轴悬伸长度经过优化，在保证足够加工避让空间的前提下尽可能缩短悬伸量，平衡加工可达性与刚性表现；轴身的外径尺寸做了防干涉校核，在最大直径刀具装夹状态下，轴身不会与工件、卡盘发生碰撞，能适配常见直径范围内的盘类、轴类零件的端面加工需求。日常使用中，这类心轴的维护也比较便捷，锁紧部位、定位面定期做清洁除屑处理，即可长期保持装夹精度，避免铁屑进入配合面导致的定位偏差问题。
