小型红外夜视方块监控摄像头结构设计

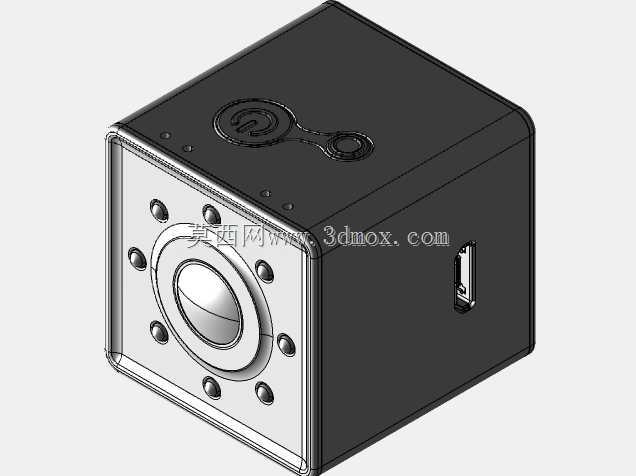

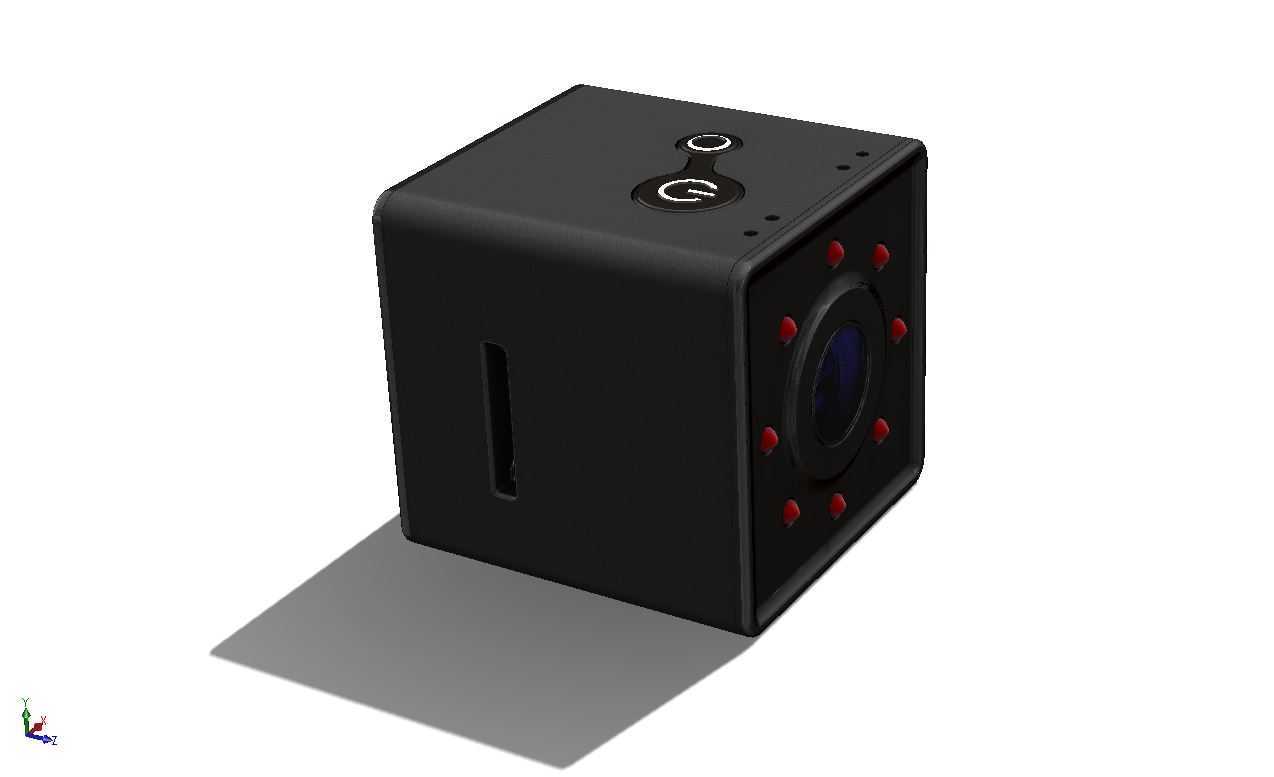

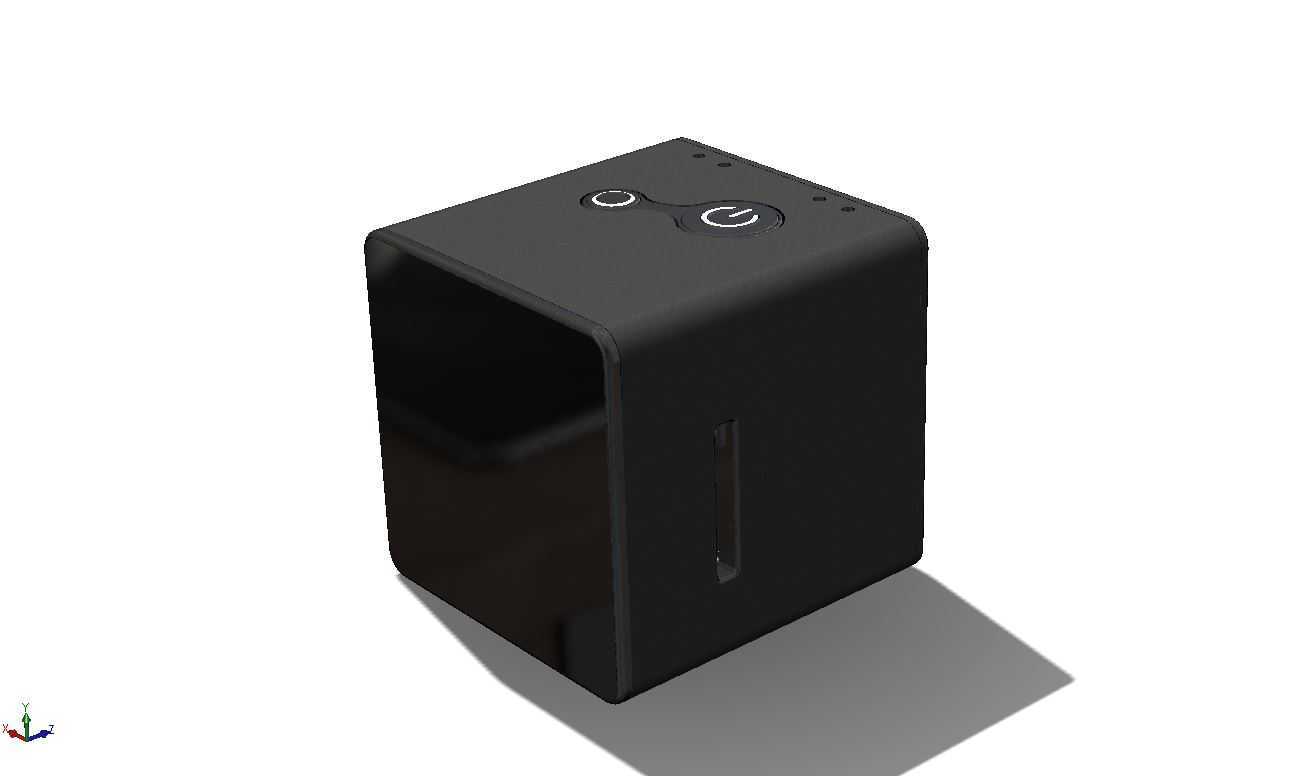

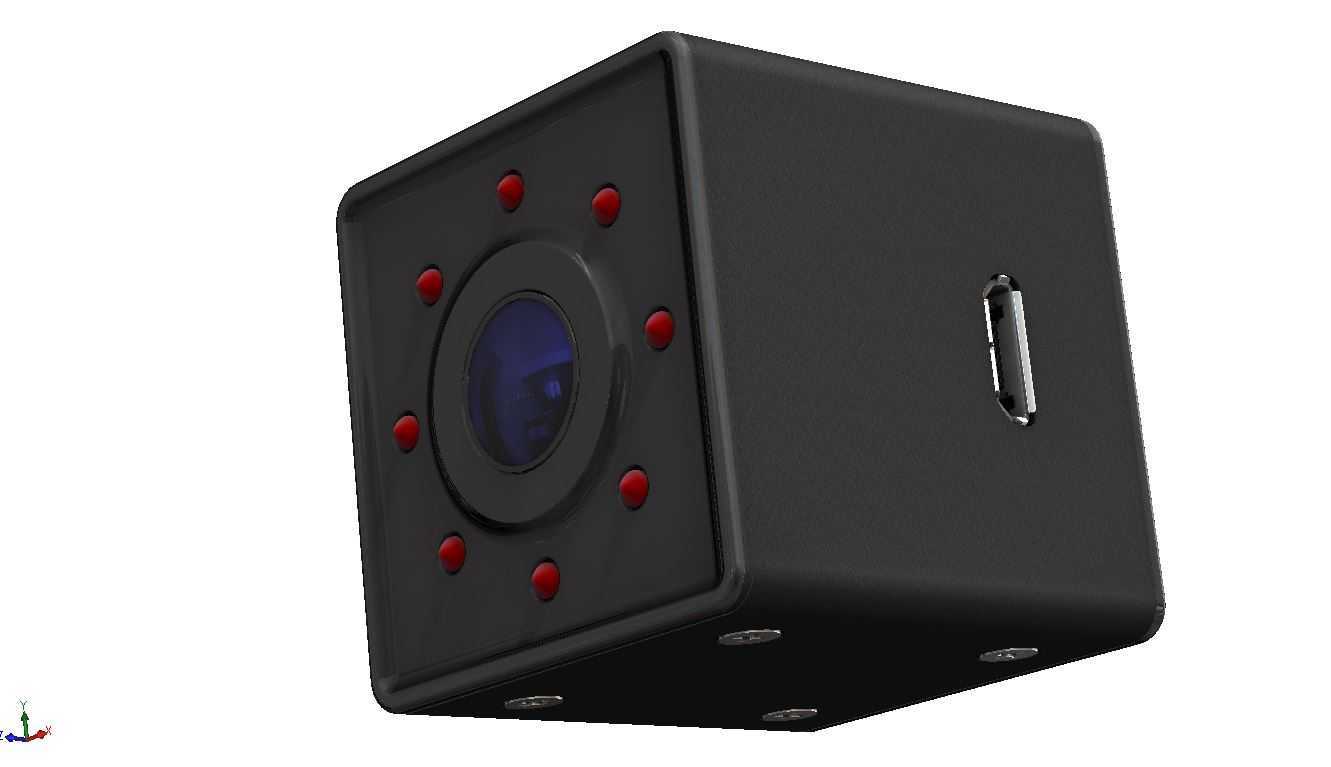

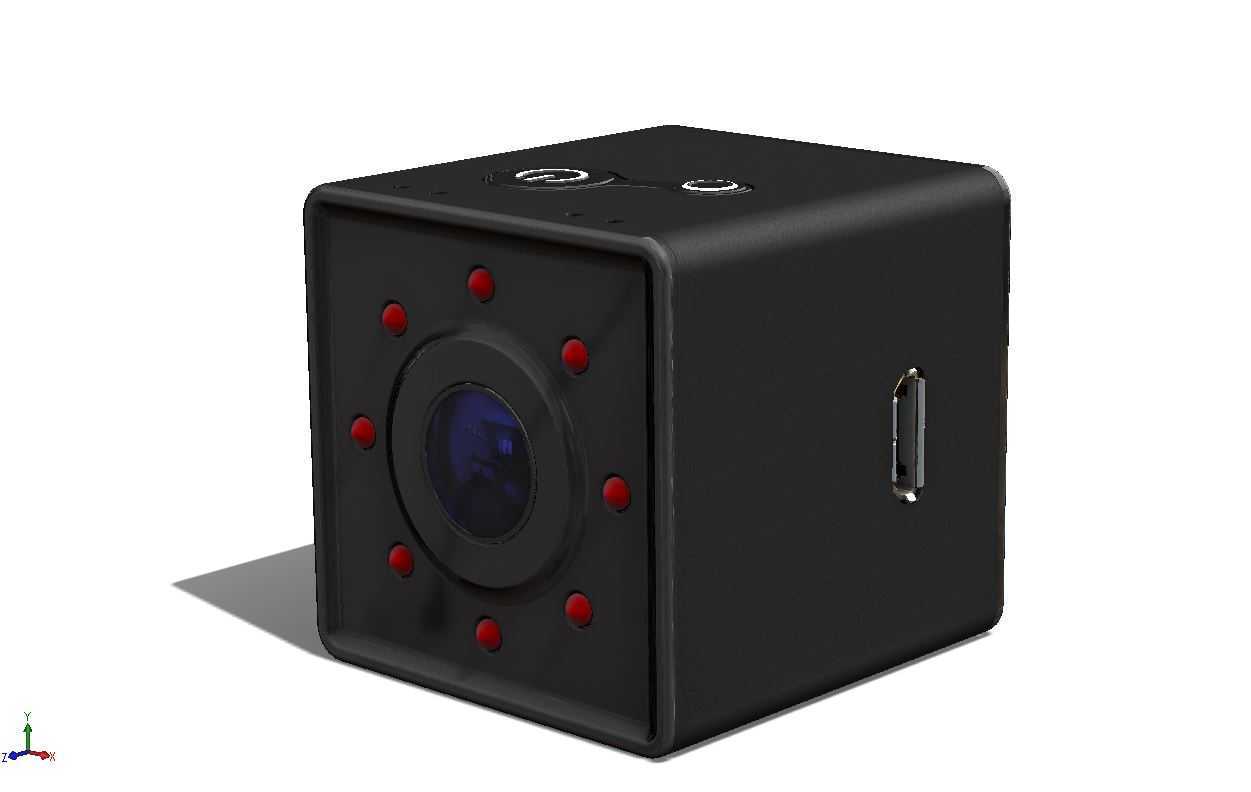

这款微型方块式摄像设备的结构设计，核心围绕小空间内的功能集成与多场景适配展开，在做结构排布时首先要考虑的是安防布控、随身记录、车载辅助等多场景的安装适配需求，这类设备常被用于狭小空间的临时监控点位布设、户外运动过程的第一视角记录、家用局部区域的异动监测等场景，对安装空间的占用要求极低，不需要预留大尺寸的安装操作空间。从功能结构来看，正面环绕镜头排布的红外补光元件，是为低光照甚至无光照环境下的清晰成像做的结构预留，建模时需要精准控制每个补光灯珠与镜头中心的相对位置，避免补光光线直射镜头产生眩光，同时要在灯珠与外壳之间预留遮光隔层的装配间隙，防止内部光线串扰影响成像质量。顶面设置的两颗实体按键，分别对应电源控制与功能切换，建模时需要考虑按键的按压行程，按键与外壳开孔之间预留0.1-0.2mm的活动间隙，同时在按键下方预留轻触开关的安装位，保证按压反馈清晰不会出现卡滞问题。侧面的接口结构为通用数据传输与充电接口，建模时要保证接口的沉台深度与通用数据线插头的插入深度匹配，避免出现插头插不到位导致接触不良的问题，同时接口位置要避开安装固定的接触面，保证插线操作不会被安装支架干涉。外形采用正立方体的规整结构设计，这种结构的优势在于可以适配多方向的安装固定，不管是正面贴装、侧面固定还是顶面吊装，都能保证镜头朝向的调整便利性，外壳边缘做了小尺寸的圆角过渡，既避免锐边带来的装配划伤风险，也不会因为圆角过大影响整体的紧凑感。内部结构排布上，需要在极小的腔体内同时容纳成像模组、红外补光板、主控电路板、内置电池、存储模块等组件，建模时要提前规划各组件的层叠位置，将重量较大的电池模块贴近设备安装面布置，降低固定后的重心偏移量，同时在各电路板之间预留绝缘隔离的间隙，避免电路短路风险。镜头位置做了略微突出外壳平面的结构设计，既可以保证镜头的视场角不会被外壳边框遮挡，也能在镜头表面沾染污渍时方便擦拭清洁，镜头外圈的环形结构做了哑光表面处理，减少环境光线在镜头前的反光干扰。设备底部预留了通用的固定螺孔位，可以适配标准的小型相机支架、粘贴式固定底座等多种安装配件，不需要额外定制专用的固定结构，降低了实际使用中的安装适配成本。在做结构强度校核时，外壳壁厚设置为1.2mm，既可以保证日常使用中的抗摔抗挤压能力，也不会因为壁厚过大增加整体的重量与外形尺寸，外壳的拼接结构采用卡扣加定位柱的组合方式，装配后缝隙均匀，不需要额外打胶就能达到基础的防尘效果，适合小批量生产的装配工艺要求。
