轻量化高强度光学设备支撑支架

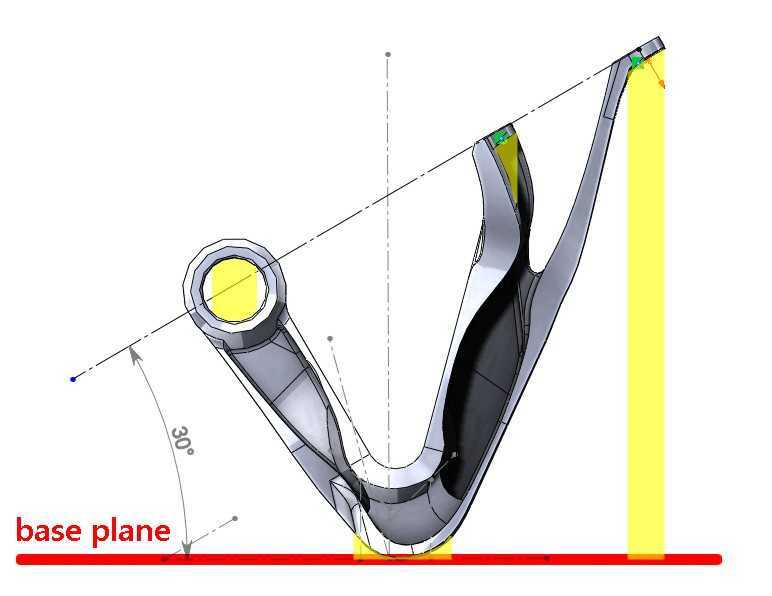

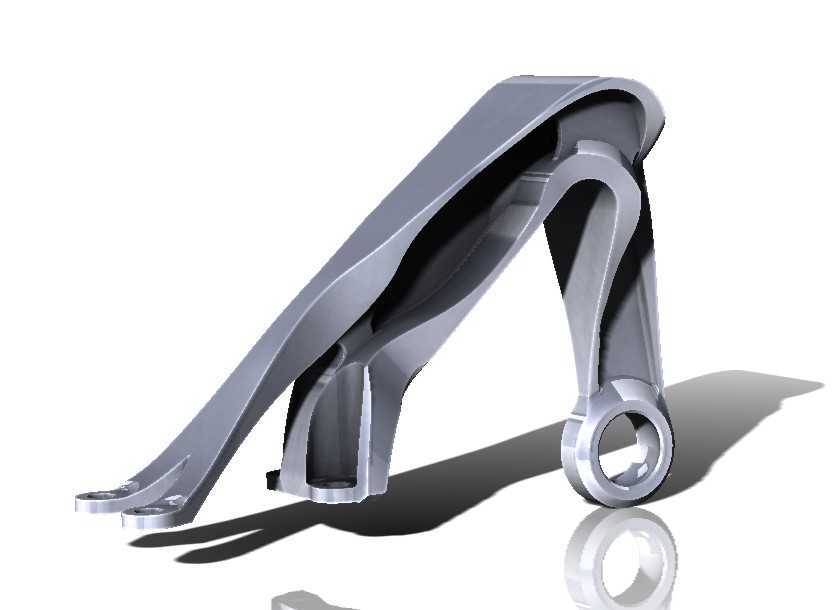

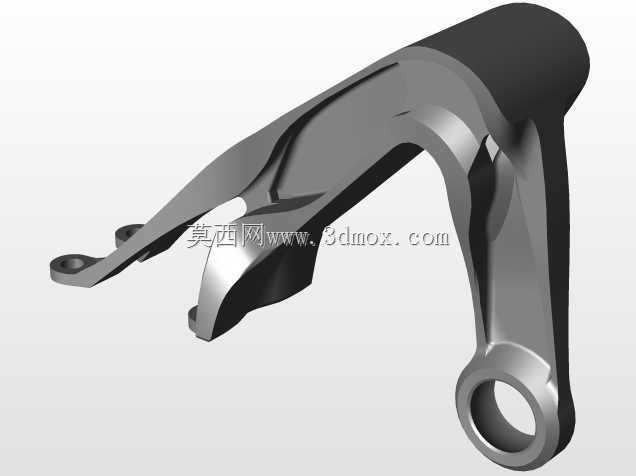

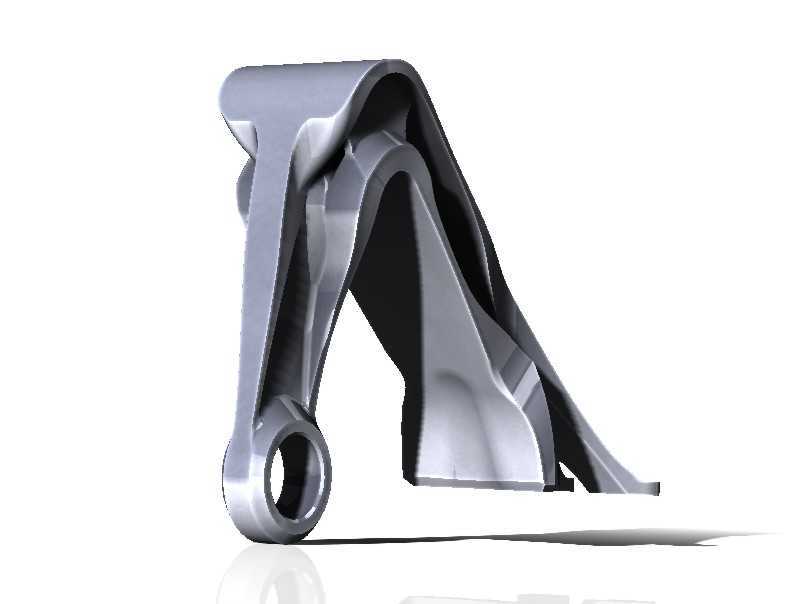

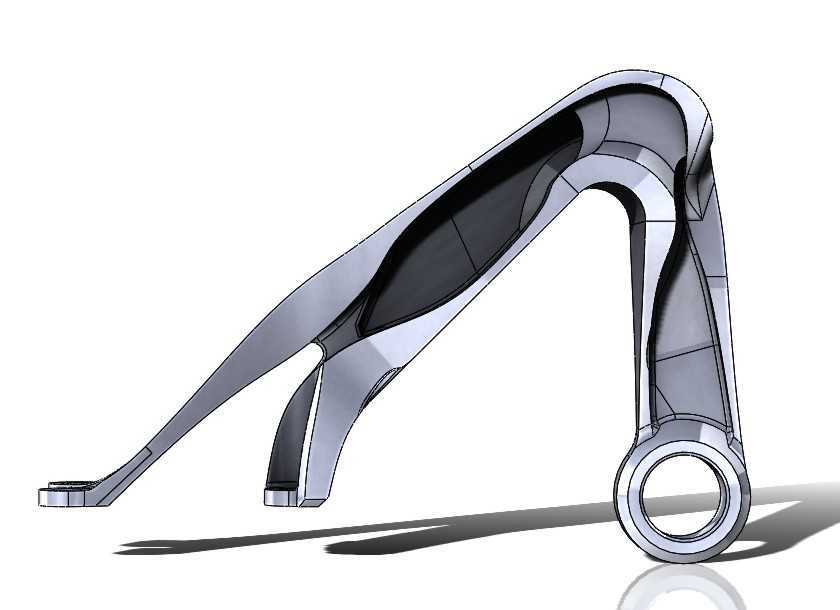

这类支架主要应用在光学检测、精密光学实验、机载光学载荷挂载等场景中，作为光学组件与承载基体之间的连接承载结构，需要同时兼顾安装定位精度、结构强度与自重控制，避免额外负载影响光学设备的对焦稳定性与动态响应表现。从结构设计来看，该支架采用变截面镂空的构型思路，在应力集中的连接环位置保留完整的环形实体结构，保证与安装销轴的配合面有足够的接触刚度，避免长期受载出现配合面形变导致的定位偏移；向两端延伸的支撑臂则根据载荷传递路径做了材料去除，在非主承力区域挖除多余材料，将整体质量控制在较低水平，同时保证三种常规载荷工况下的最大等效应力始终处于材料许用应力范围内，不会出现结构性失效。需要注意的是，支承点位附近因为约束条件的差异，会存在一定的局部应力集中效应，但这类局部应力峰值不会扩散到整体结构，不会降低零件的整体疲劳强度，设计阶段已经通过圆角过渡、壁厚渐变的方式做了应力缓释处理，避免应力突变导致的裂纹萌生。支架的安装边界做了通用化设计，端部的连接位可以适配不同规格的光学组件安装接口，环形连接端可以与标准直径的销轴配合完成铰接固定，不需要额外做定制化转接件就能完成装配，所有连接点位都设计了快拆结构，不需要专用工具就能完成支架的拆装，方便光学设备的调试、维护与组件更换。在实际选型使用时，需要确认安装空间的开合角度范围，该支架的支撑臂弯折角度经过优化，在保证支撑跨度的前提下尽可能压缩了收拢状态的占用空间，不会和周边的光学调整架、光路调节组件产生运动干涉，同时结构的固有频率经过校核，不会和常用光学设备的振动频率产生共振，保证光学系统工作时的稳定性。
