轻量化分体式带浮凸槽连接支架

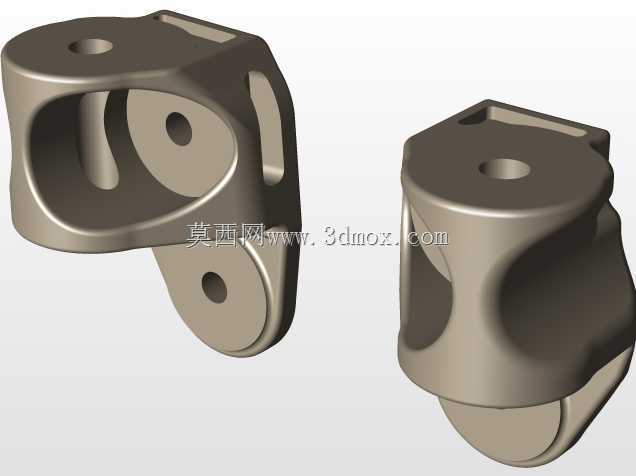

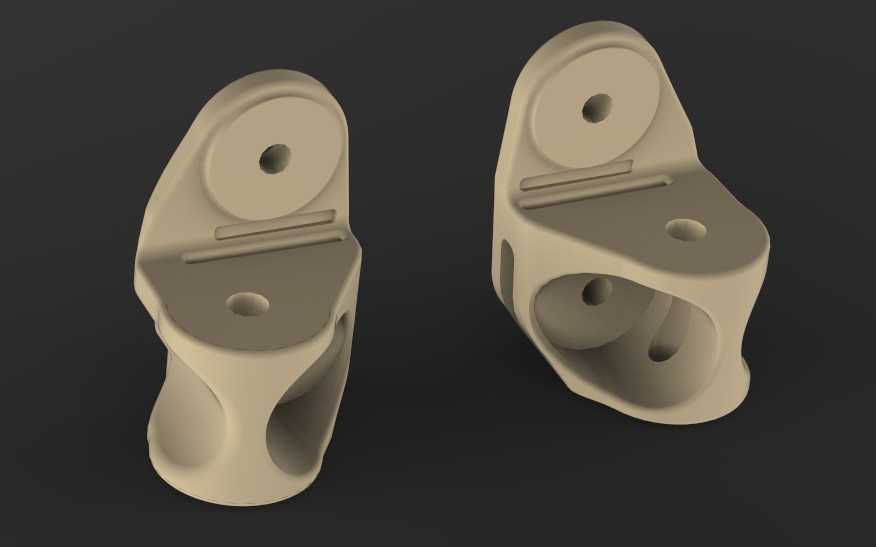

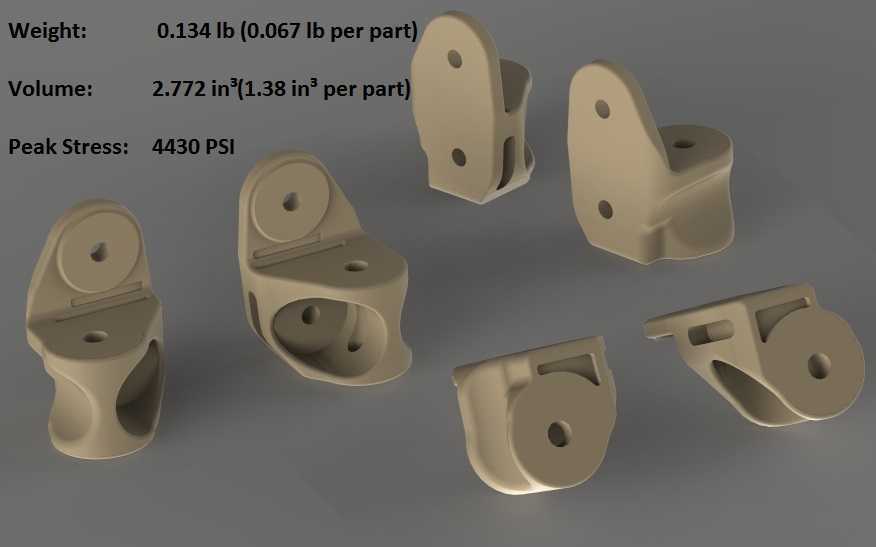

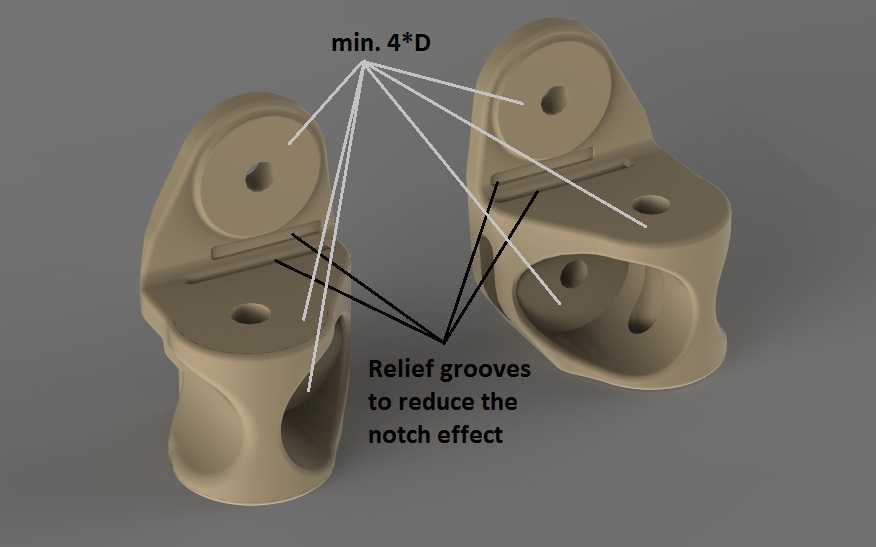

这类分体式连接支架主要用于小载荷桁架、轻量化实验台架以及小型航天模型的杆件连接场景，替代传统一体式铸铝或机加工支架，在满足连接强度要求的前提下大幅降低整体结构自重。实际使用中，支架上部带孔凸台用于对接固定端杆件，下部异形腔体用于承接受力杆件，侧面开孔可穿设锁紧销钉完成径向限位，避免连接部位出现轴向窜动。设计阶段优先考虑增材制造的工艺特性，将原本一体式的支架拆分为两个对称零件，拆分后单零件打印时几乎无需额外添加支撑材料，既减少了打印后处理的工作量，也避免了支撑去除后留下的表面缺陷影响结构强度。下部孔与上部螺钉孔的安装面均做了贴壁处理，缩短了连接螺钉的有效旋合长度，同时减少了安装面的突出量，进一步压缩了支架整体占用的安装空间。针对孔位周边的应力集中问题，每个连接孔周围都设计了最小直径4°的浮凸槽结构，通过平缓的曲面过渡分散孔边应力，避免交变载荷下孔位边缘出现裂纹萌生。从结构受力验证结果来看，单组支架可承受600磅力的极限载荷，此时结构最大应力约4430磅每平方英寸，低于常用打印耗材的许用应力阈值，不会出现塑性变形。单零件重量仅0.067磅，整体重量0.134磅，单零件体积1.386立方英寸，整体体积2.772立方英寸，安装时需注意按照结构受力方向调整摆放方位，让浮凸槽的过渡曲面与主受力方向保持一致，可最大化发挥结构的强度优势。下部异形腔体采用流线型曲面过渡，没有直角突变结构，既减少了打印过程中的应力变形，也能在受力时将载荷均匀传递到整个支架本体，避免局部应力过载。上部凸台的定位槽可与杆件上的定位凸台配合，安装时可快速完成周向定位，无需额外调整角度即可保证上下杆件的同轴度要求。
