星型排布活塞连杆组件结构设计

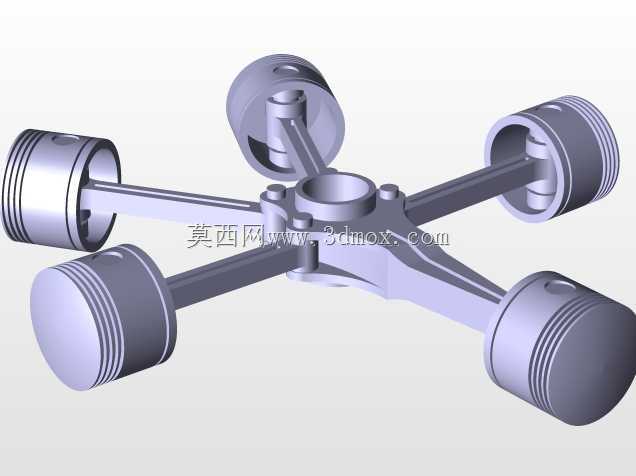

这套星型排布的活塞连杆组件，常见于航空活塞发动机、小型固定式动力机组的动力端结构中，区别于直列、V型排布的动力组件，其多缸围绕中心曲柄呈放射状布置的形式，能在更小的整机轮廓下实现更大的排量输出，同时平衡多缸往复运动产生的一阶、二阶惯性力，降低整机运行时的振动幅值。从实际使用场景来看，这类结构多应用于对动力单元径向尺寸约束较强、对功率重量比要求较高的场合，比如轻型通航飞机的动力系统、小型应急发电机组的动力端，部分老式的星形摩托发动机也会采用类似的排布逻辑。

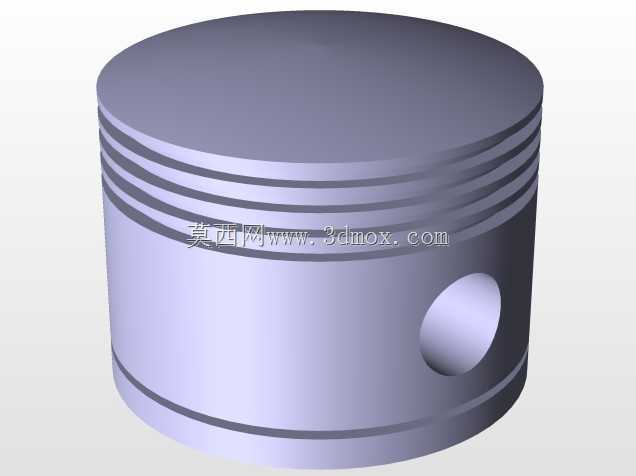

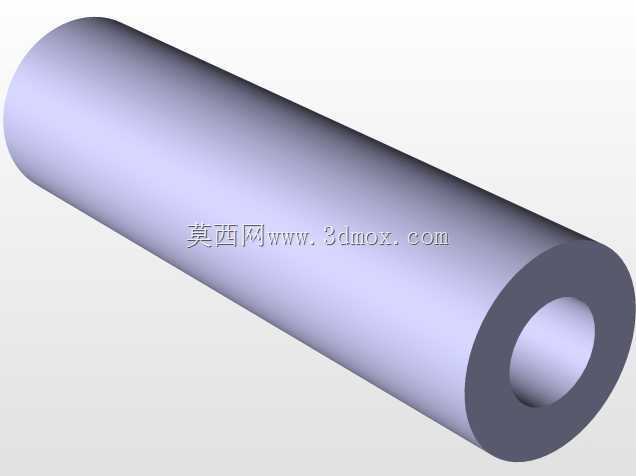

从功能特性上看，每一组活塞都通过独立的连杆与中心的曲柄销铰接，活塞本体上的环槽结构用于安装气环与油环，实现燃烧室的密封与缸壁润滑油的刮除，活塞销孔与连杆小头通过活塞销实现铰接，连杆大头则统一铰接在中心曲柄的曲柄销上，将活塞的往复直线运动转化为曲柄的旋转运动，向外输出扭矩。设计过程中需要重点考虑各连杆的运动干涉问题，由于多根连杆共用同一曲柄销，需要对不同相位下连杆的摆动角度、相邻连杆的侧隙进行校核，避免高转速运行时连杆之间发生碰撞；同时活塞的裙部型线需要匹配缸套的热变形量，保证热机状态下活塞与缸壁的配合间隙处于合理区间，避免拉缸或者敲缸故障。

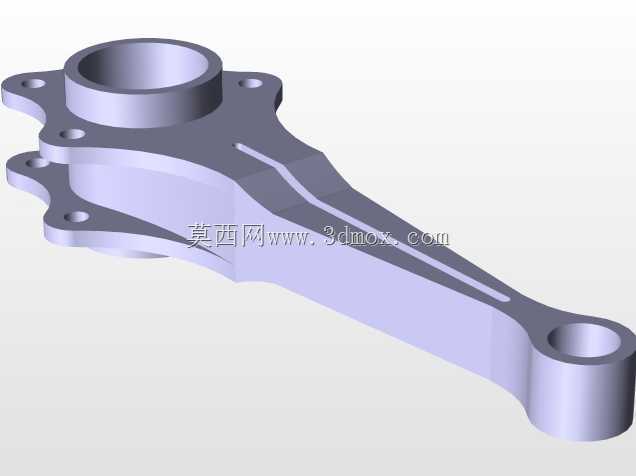

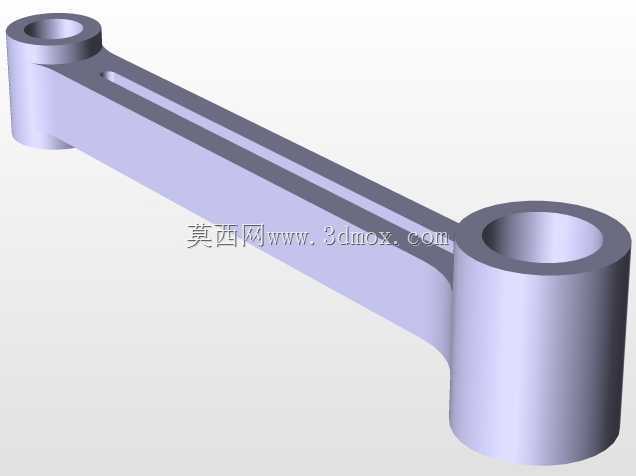

安装边界层面，中心曲柄的主轴颈需要匹配机体主轴承座的安装尺寸，各活塞的外圆尺寸对应缸套的内径公差，连杆大端的剖分结构（若采用剖分式设计）需要满足装配时从缸体侧装入的工艺要求，活塞销的轴向定位需要通过卡簧实现，避免销子轴向窜动刮伤缸壁。整套组件的运动仿真需要覆盖全行程的摆动范围，校核活塞在上止点、下止点位置时连杆与缸盖、曲轴箱的间隙，同时平衡各缸的点火相位对应的曲柄转角，保证动力输出的平顺性。不同于普通直列发动机的连杆设计，星型结构的连杆存在主副连杆或者并列连杆的选型差异，并列连杆形式的各连杆结构一致性更好，加工成本更低，但会增加曲柄销的长度，相应增大曲轴的受力跨度；主副连杆形式则可以缩短曲柄销长度，提升曲轴刚度，但副连杆的铰接点运动轨迹存在偏差，需要单独对活塞的运动行程进行修正，避免压缩比出现偏差。
