火箭硬件配套连接托槽结构设计

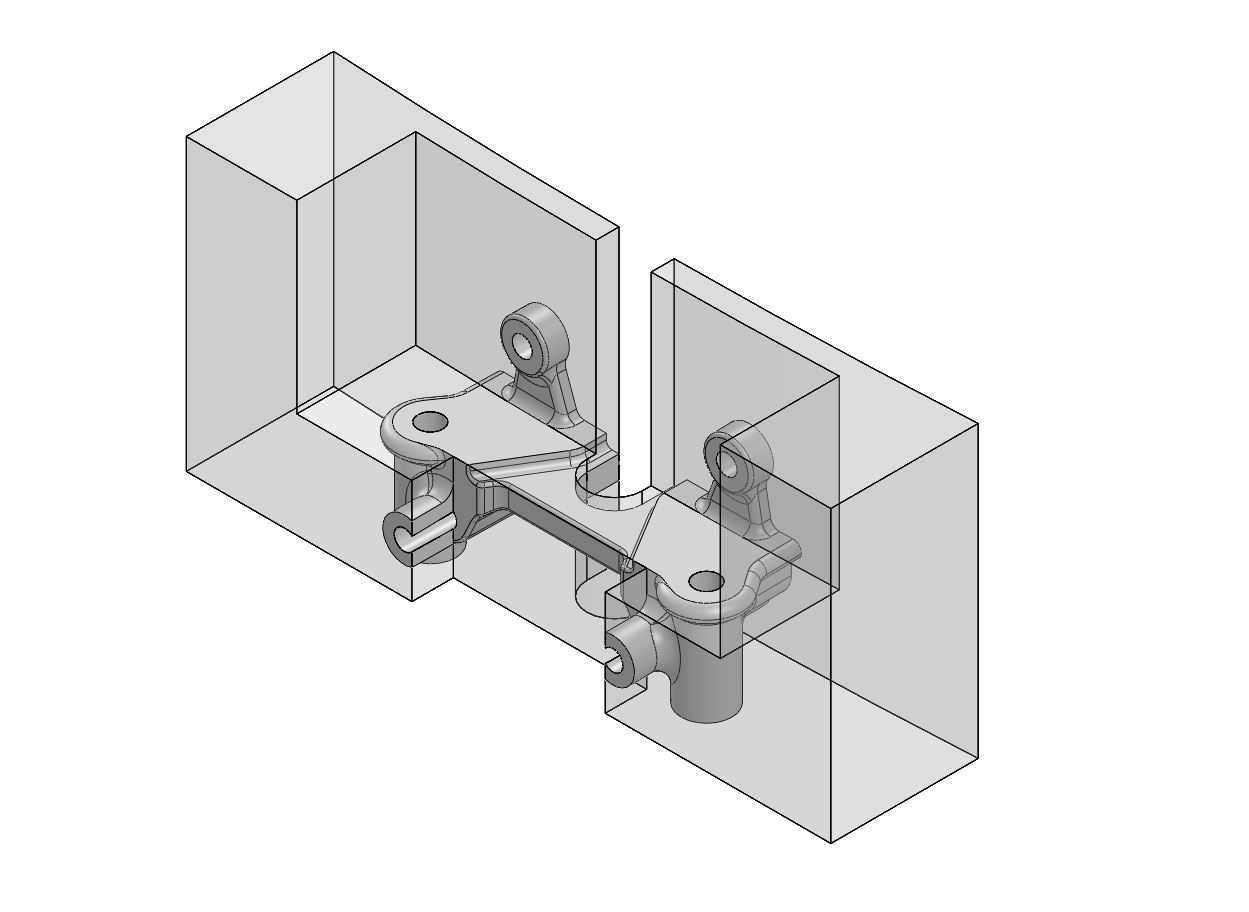

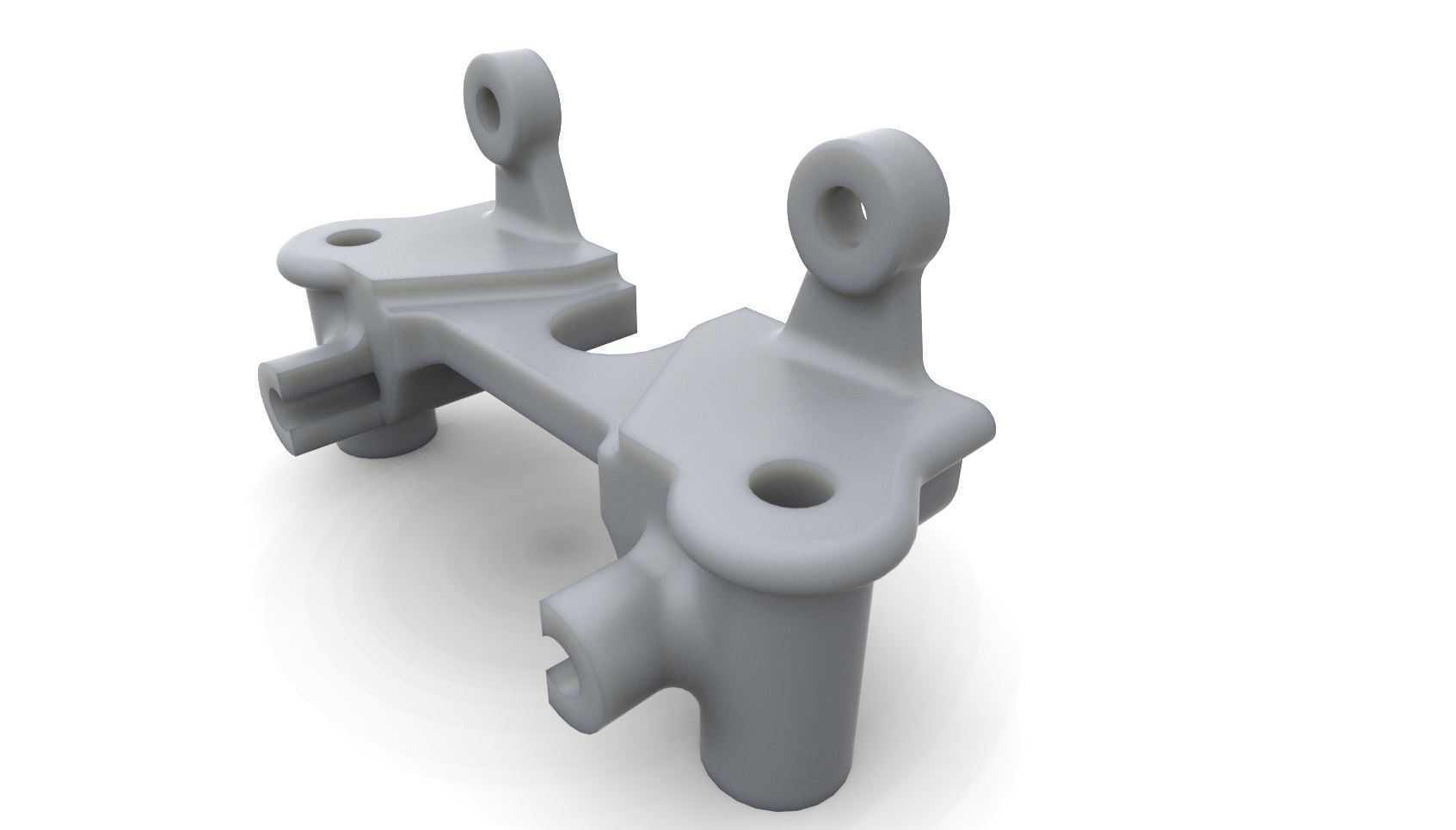

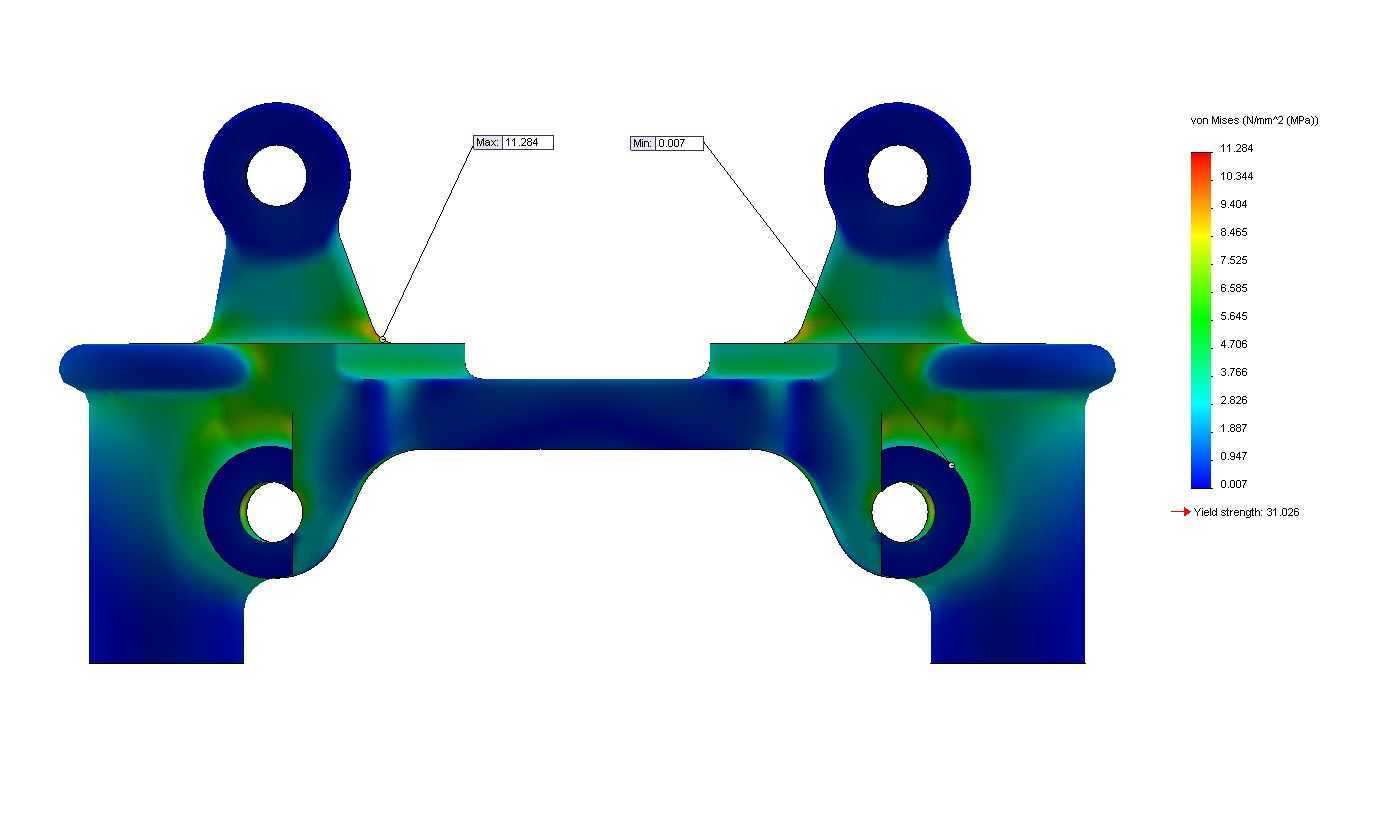

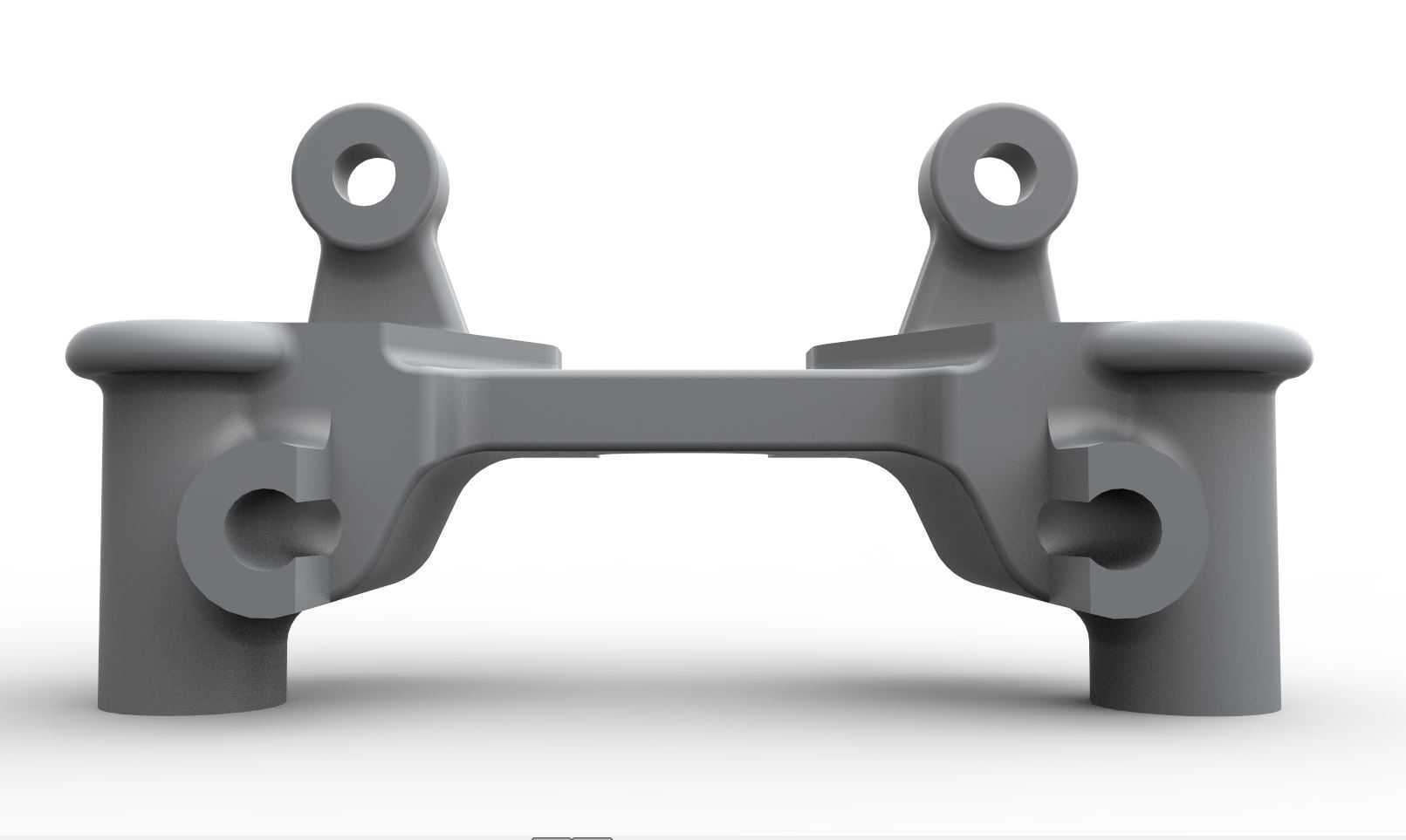

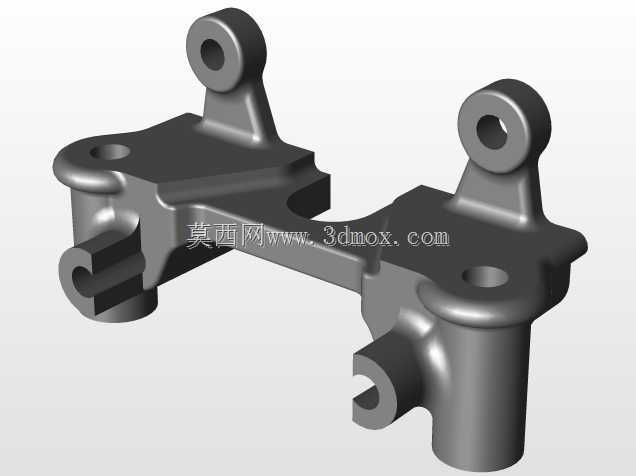

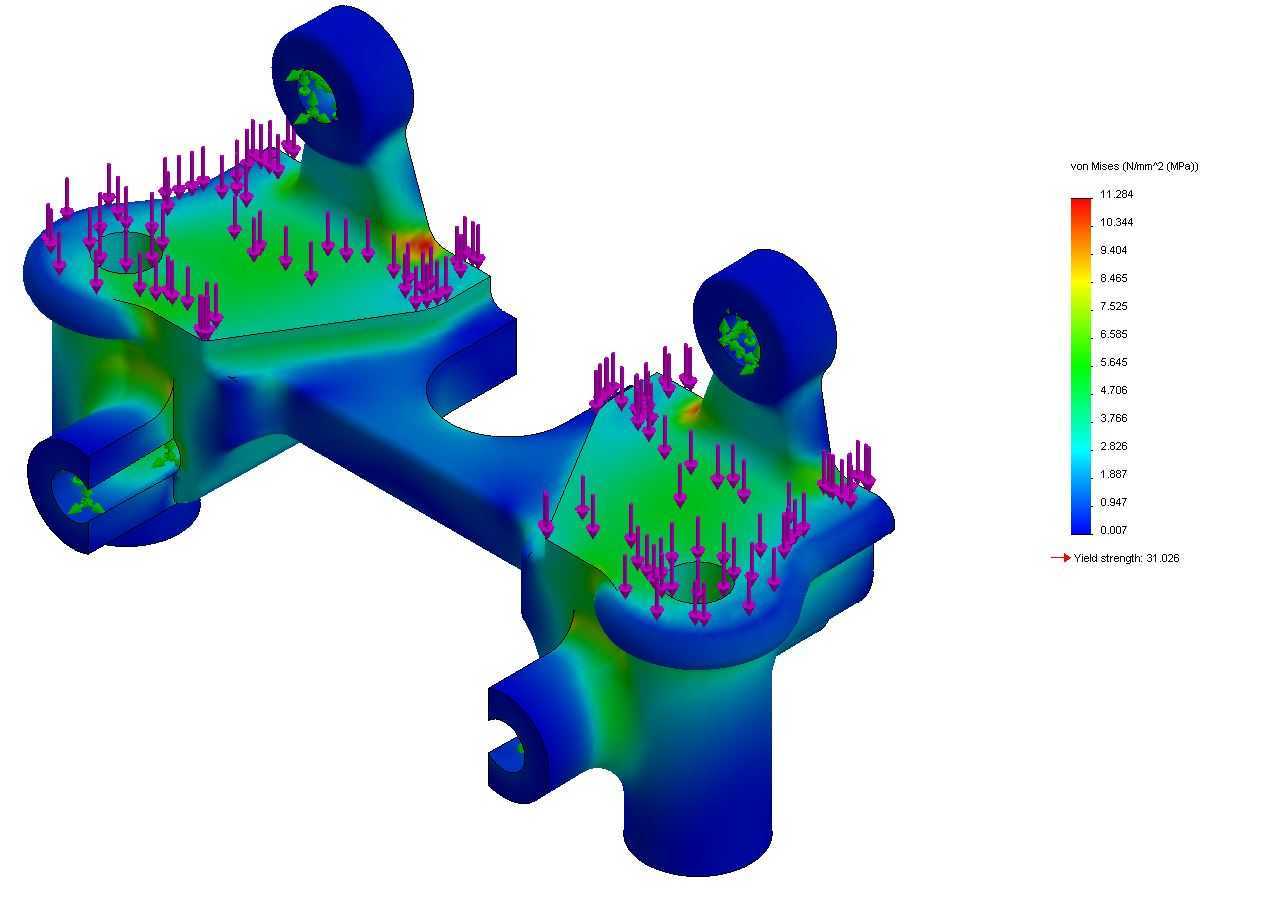

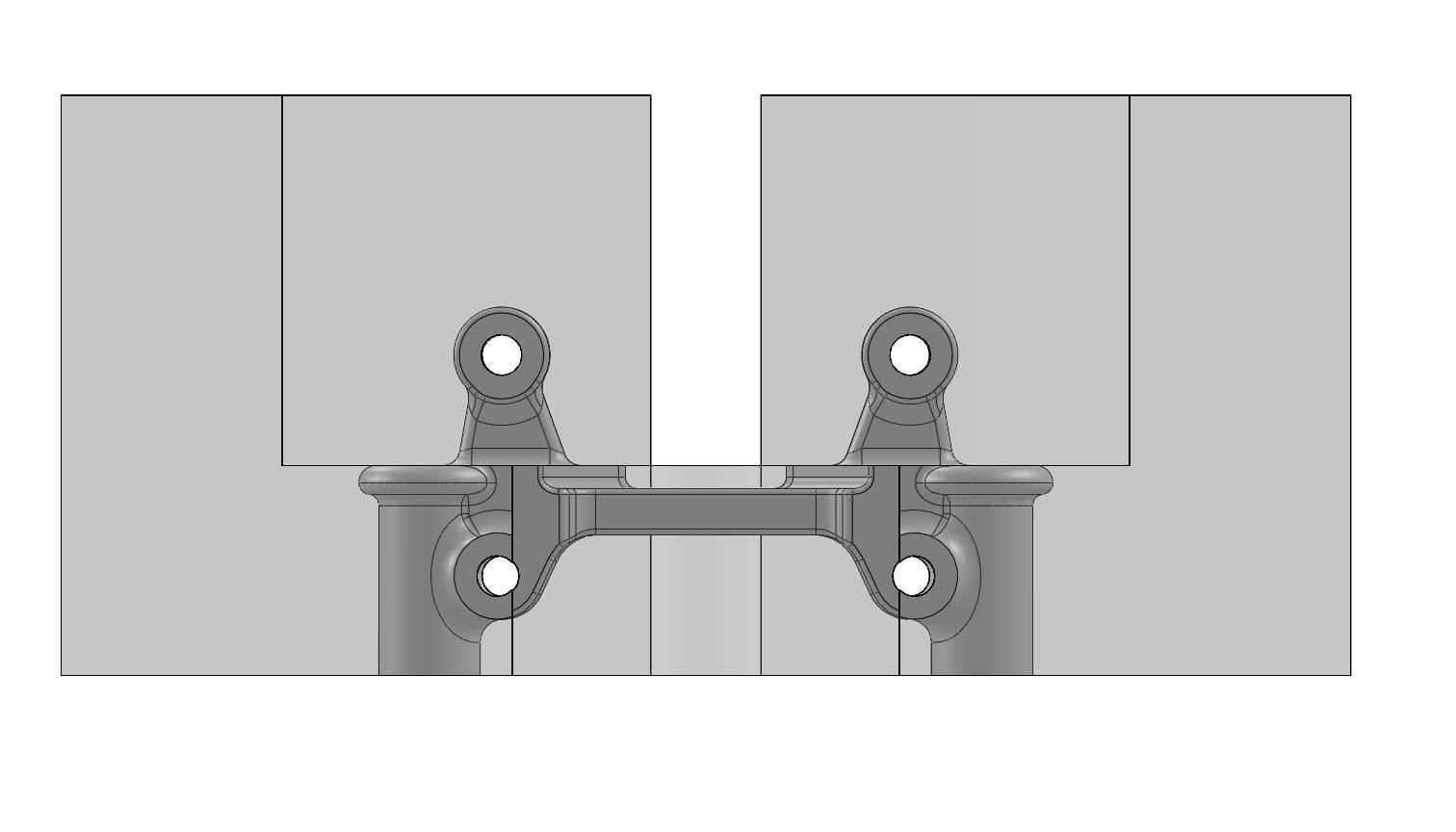

该托槽作为航天火箭系统中的配套连接构件，主要应用于箭体内部管线、小型功能组件的安装固定场景，在火箭发射升空的强振动、大过载工况下，承担着约束被固定件位移、缓冲振动载荷、保持组件安装位置精度的核心作用，避免管线或小型部件在飞行过程中出现松脱、移位，影响箭上系统的正常运行。从结构设计来看，托槽采用一体化铸造成型后做精密机加工的工艺路线，整体为对称式框架布局，两侧向上延伸的带孔耳座是核心的安装定位结构，耳座上的通孔用于穿装紧固螺栓，可将托槽整体固定在箭体的安装基座上，孔位的同轴度、孔端面的平面度都做了严格公差约束，保证安装后不会出现附加安装应力。托槽主体的横梁部分做了等强度优化，在承载应力集中的位置做了加厚过渡，非主要承载区域做了挖空减材处理，在保证整体结构刚度、强度满足飞行工况要求的前提下，尽可能降低构件自身重量，适配航天产品对重量控制的严苛要求。托槽下部伸出的两个带卡槽的柱状结构，是直接与被固定件配合的部位，卡槽的尺寸与被固定件的安装端做了适配设计，安装时可直接将被固定件卡入卡槽完成预定位，再辅以紧固件完成锁紧，既提升了装配效率，也能在强振动环境下避免紧固件承受全部的横向剪切载荷。从安装边界来看，托槽的整体外轮廓尺寸适配箭体内部的预留安装空间，耳座的孔距与基座上的预装螺孔位置完全匹配，安装后托槽与周边其他构件的安全间隙满足设计要求，不会在飞行过程中出现运动干涉。构件表面做了氧化防护处理，可适应箭体内部的温湿度变化环境，避免长期存储过程中出现锈蚀影响配合精度。在设计过程中，针对发射阶段的加速度载荷、发动机工作带来的随机振动载荷做了多次仿真校核，对耳座根部、横梁转角等应力集中位置做了圆角过渡优化，避免应力集中导致的结构失效，同时反复调整减材区域的形状与尺寸，在重量和结构性能之间找到最优平衡点，保证构件在全任务周期内的可靠性。
