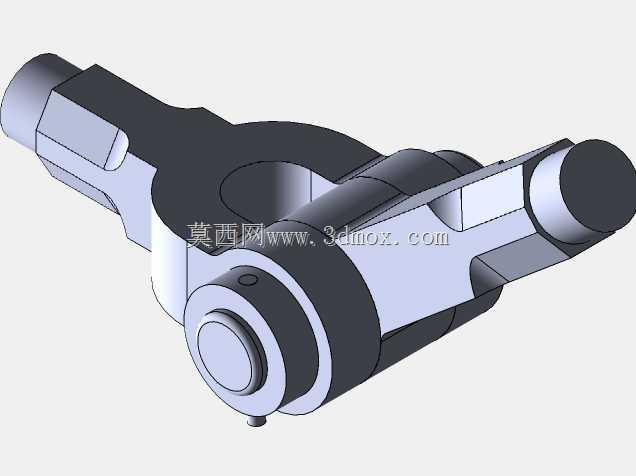

汽车转向节连接关节结构三维设计

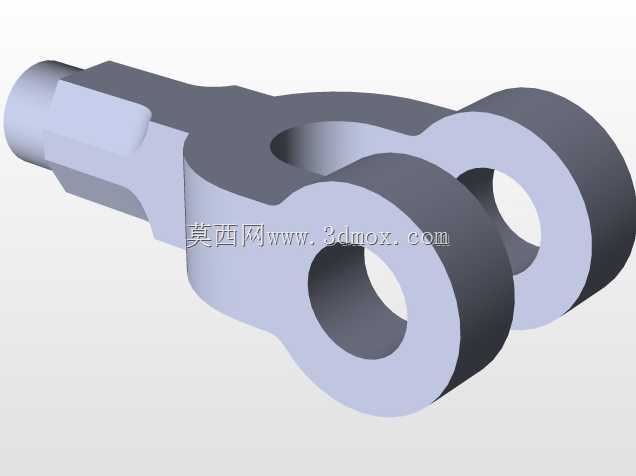

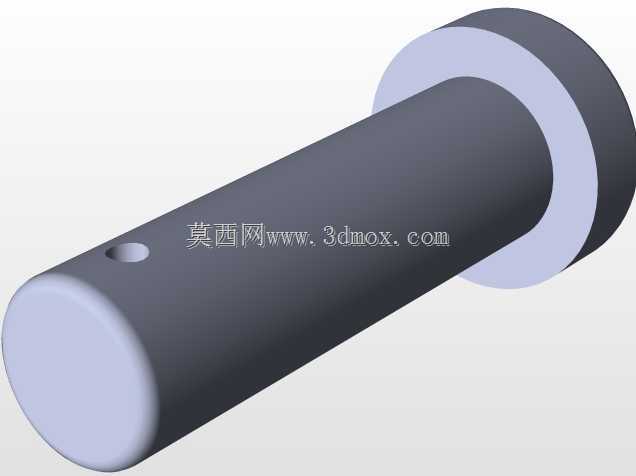

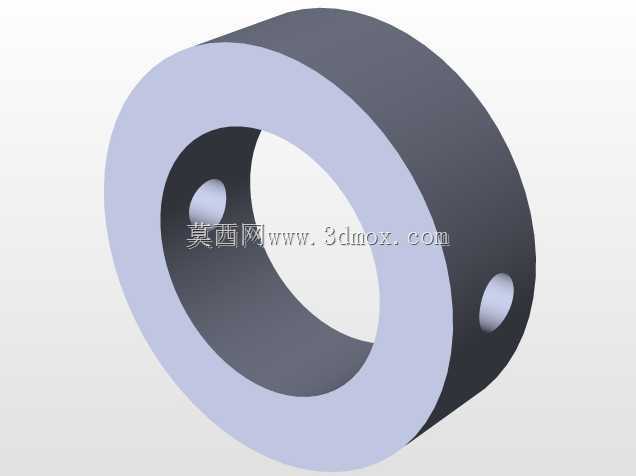

在商用车与乘用车的底盘转向系统中，这类转向连接关节是承担载荷传递与动作换向的核心受力构件，日常行驶过程中，车轮端受到的路面冲击、转向力矩都会通过该构件传递至转向拉杆与悬架摆臂，同时还要在车轮上下跳动的行程中适配多自由度的角度变化，避免运动干涉。从结构设计逻辑来看，该构件采用分体式铰接布局，主体承力臂采用变截面异形结构，在主铰接孔位置做了加厚凸台处理，用于压装耐磨衬套，降低长期往复摆动带来的磨损量，两端的连接轴颈分别适配转向拉杆球头与悬架支臂的安装接口，轴颈根部设计有退刀槽与圆角过渡，避免应力集中引发的疲劳断裂问题。实际选型匹配时，需要重点核对三个核心安装边界：主铰接孔的内径与同轴度公差，直接决定铰接副的转动顺滑度与径向窜动量；两端连接轴颈的外径、长度以及锁紧螺纹规格，要和配套的球头销、摆臂衬套尺寸完全匹配，否则装车后会出现连接松旷、转向虚位过大的问题；构件整体的回转包络尺寸，需要在悬架上下极限行程、转向左右极限角度下做运动校核，确保和周边的制动管路、车架翼板、减震器部件不发生运动剐蹭。设计建模过程中，先通过运动仿真确定各铰接点的硬点坐标，再根据载荷谱计算各截面的抗弯、抗扭截面系数，在非承力区域做局部减重凹槽处理，平衡构件强度与轻量化需求，铰接位置的注油孔、密封槽结构也同步整合在主体模型中，方便后续维护时加注润滑脂，延长铰接副的使用寿命。这类构件的材质通常选用40Cr调质处理，表面做磷化防锈处理，关键配合面需要磨削加工达到IT7级精度，装配时要保证铰接副的转动阻尼在合理区间，既不能过紧导致转向卡滞，也不能过松引发行驶跑偏。
