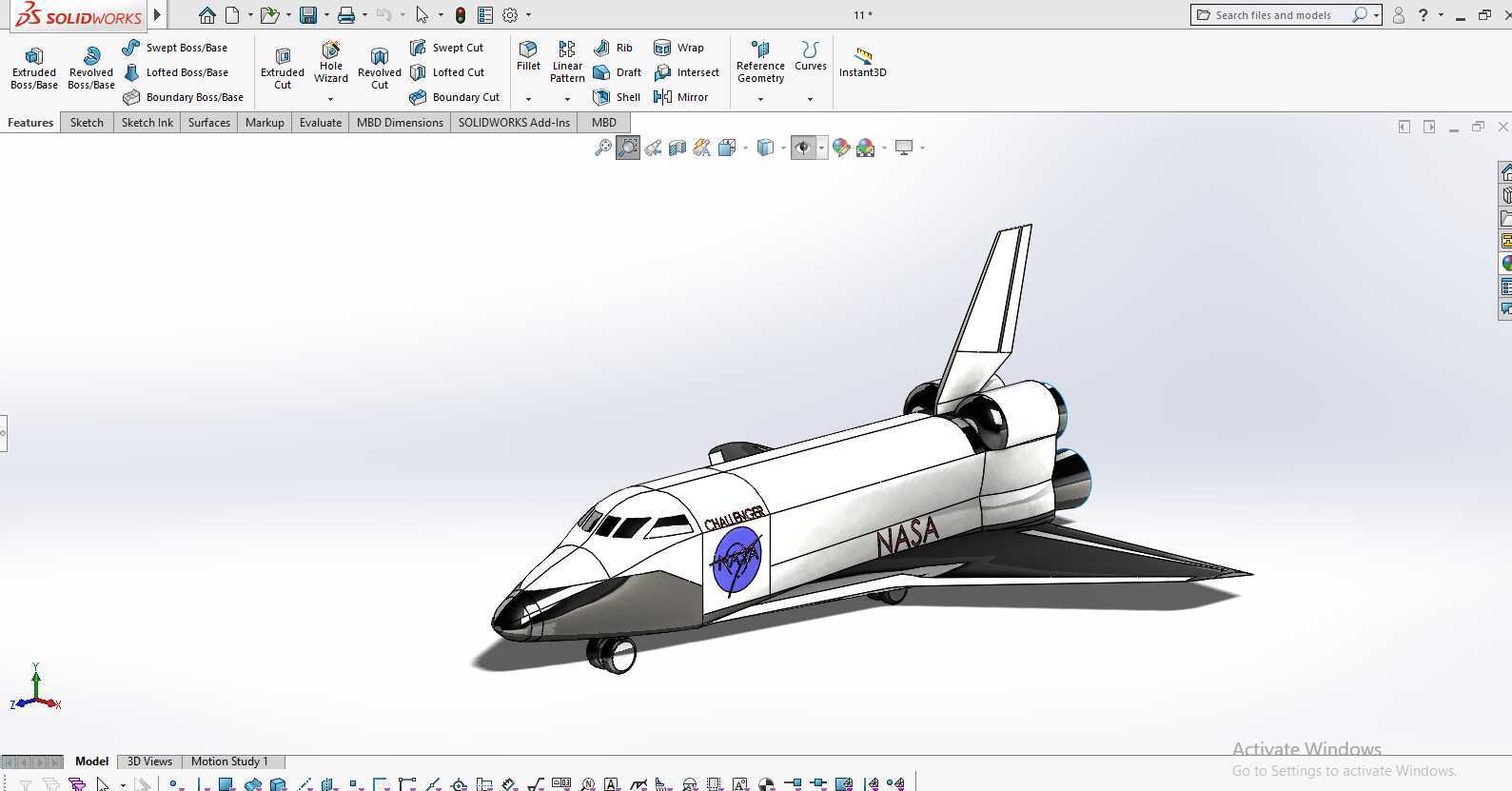

NASA挑战者号航天飞机SolidWorks三维建模作品

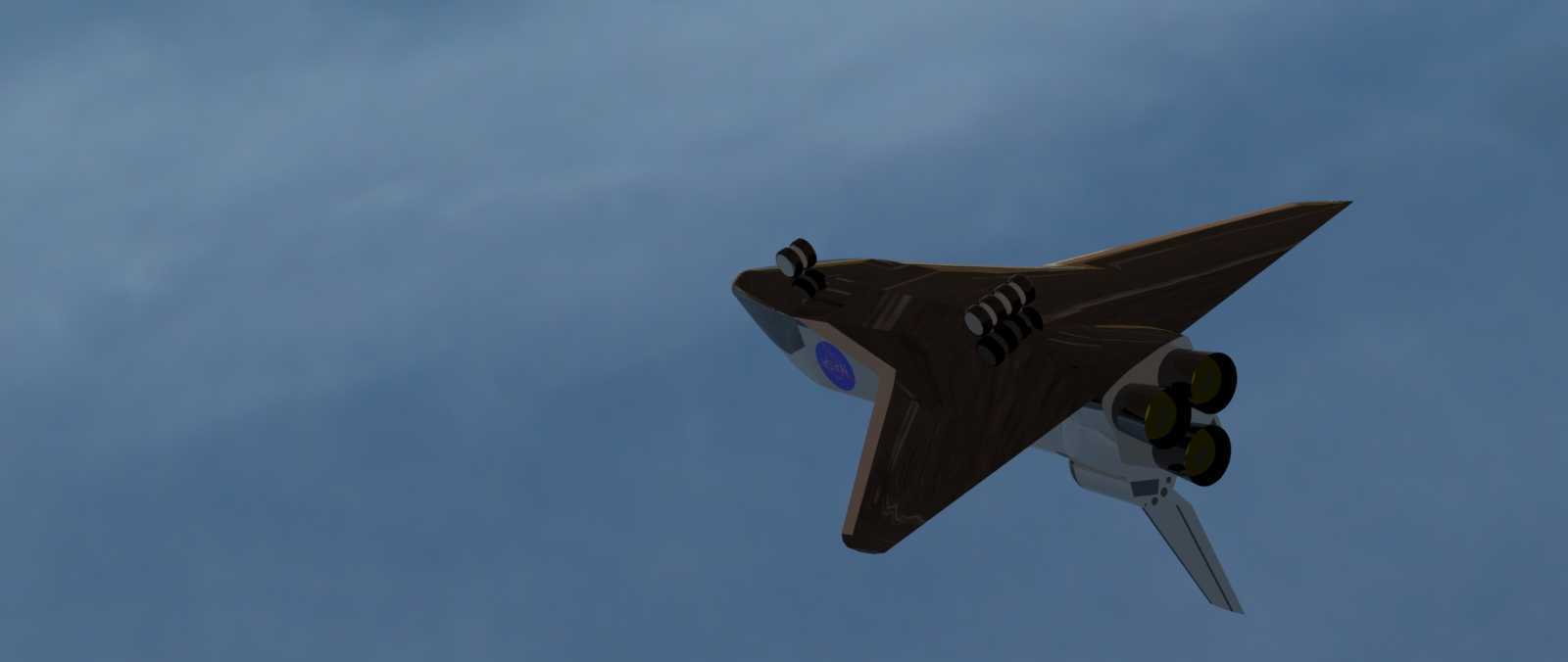

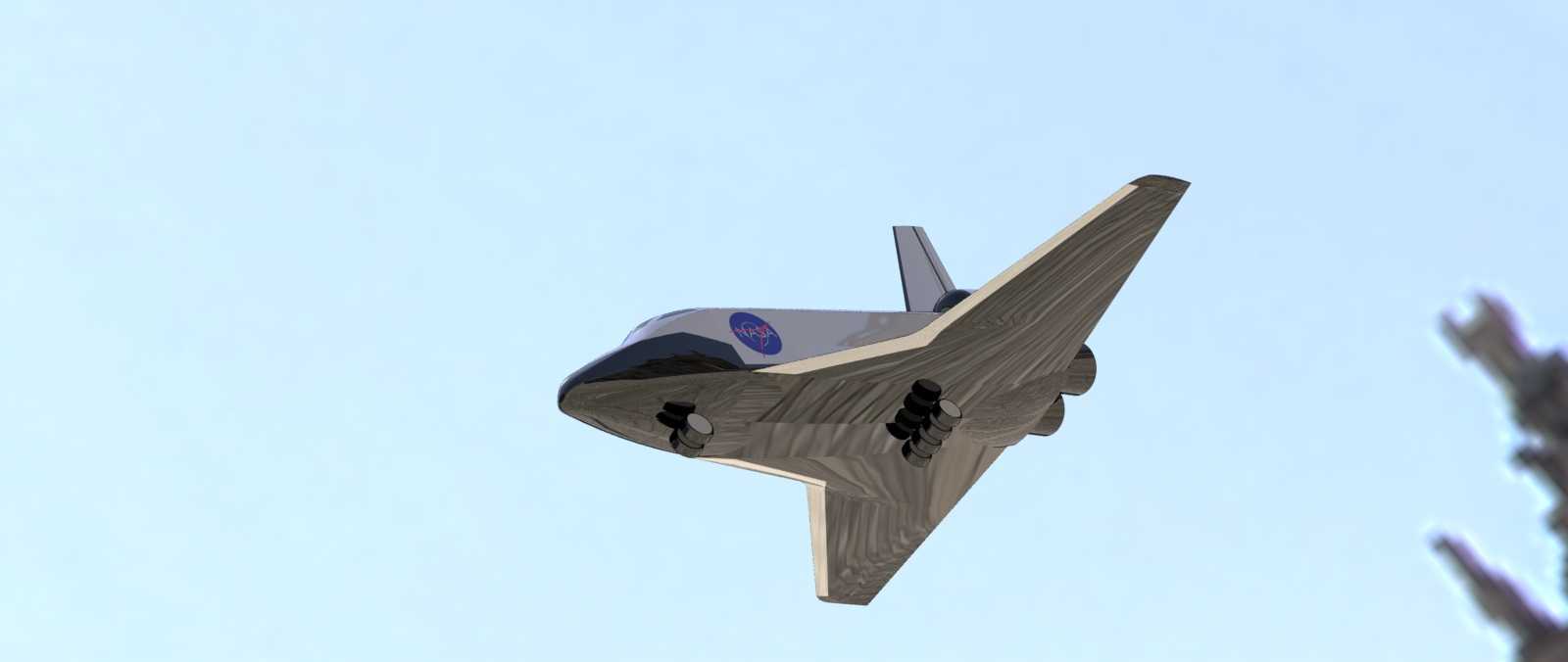

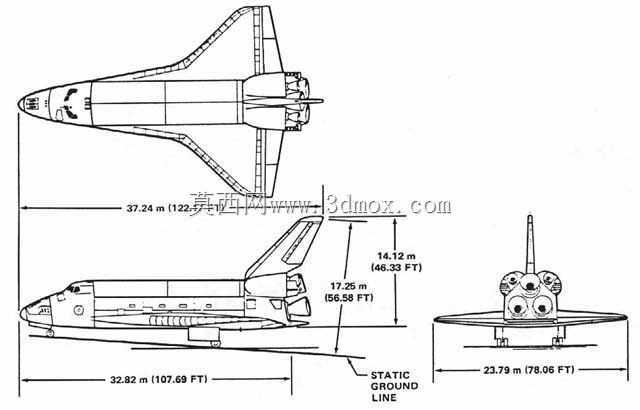

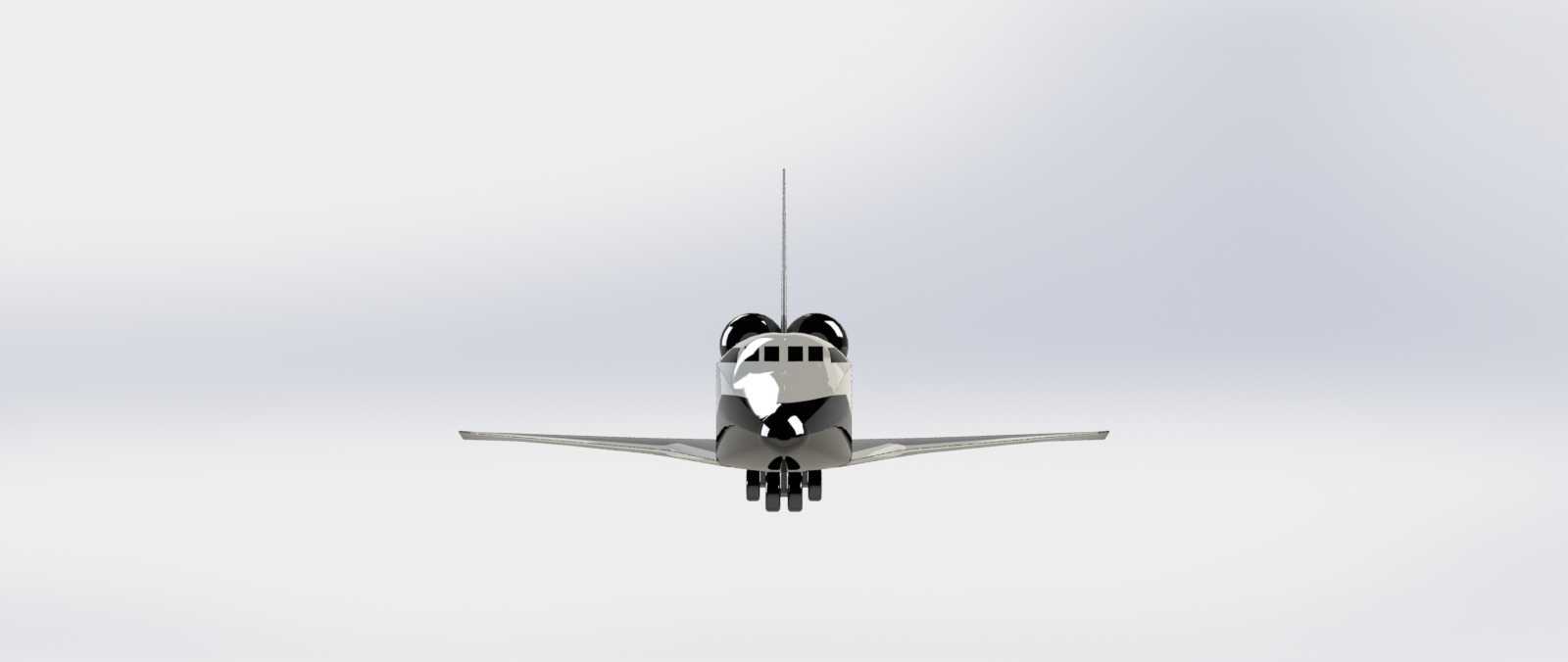

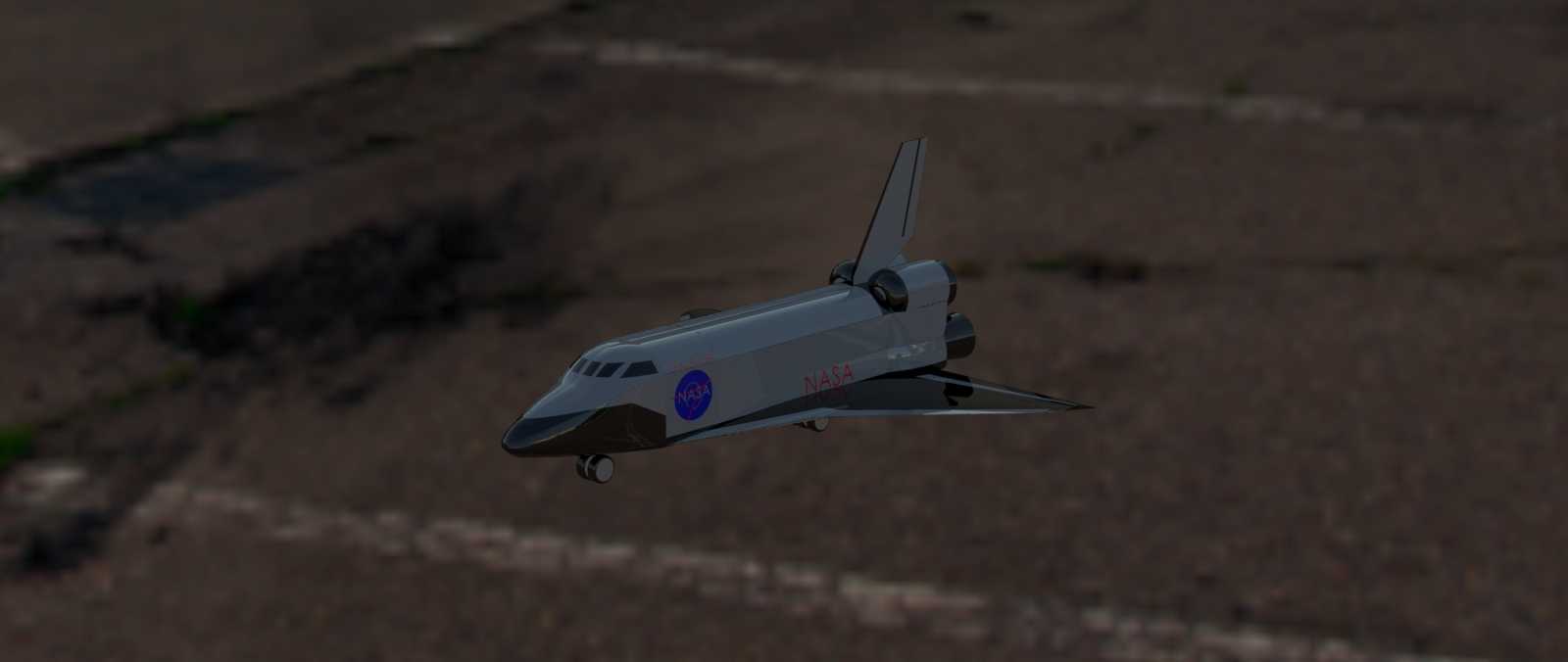

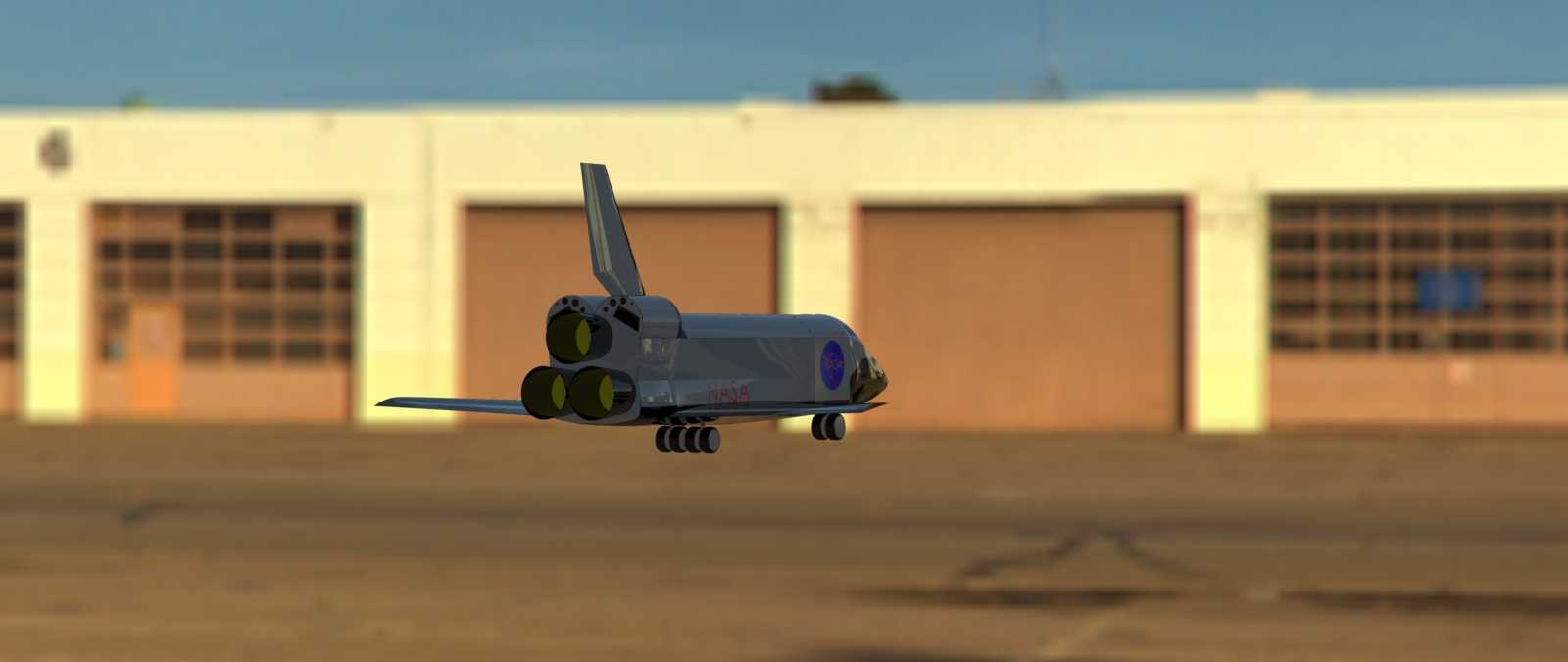

该航天飞机三维建模作品还原了载人航天往返运输载具的核心结构特征，建模过程中优先匹配轨道级飞行器的气动外形约束，机身主体采用翼身融合升力体布局，兼顾大气层内滑翔阶段的升阻比需求与在轨运行阶段的结构紧凑性要求。从工程应用场景来看，这类载人航天载具主要承担近地轨道与地面之间的人员往返、载荷运输、在轨设备维护任务，建模时针对机身不同舱段的功能分区做了结构区分：前部为乘员舱区域，预留了密封舱结构的安装边界，中部为大容积货舱区域，可匹配在轨释放载荷、携带实验设备的空间需求，尾部为动力系统安装区域，对应轨道机动发动机、反推控制喷管的布置位置。外形设计上，三角翼布局匹配高超声速再入阶段的热防护承载需求，机翼后缘设置的操纵面结构对应再入滑翔阶段的姿态控制功能，机身表面的热防护层分区域做了特征区分，不同区域对应不同的热流密度承载要求，机头位置的钝头体设计匹配再入阶段的激波减速需求，降低头部驻点热流峰值。建模过程中严格遵循载人航天载具的尺寸比例约束，机身总长与翼展的比例匹配实际飞行器的气动设计参数，起落架结构的收放边界做了明确的结构预留，舱门结构的开合运动路径在建模时做了运动干涉检查，确保各活动部件的运动范围不会与周边结构产生碰撞。垂直尾翼的布置位置匹配机身航向稳定性需求，垂尾上的操纵面结构对应航向姿态调整功能，机身尾部的发动机喷管布局匹配轨道机动阶段的推力矢量控制需求，机身表面的标识特征也对应实际飞行器的涂装布局，还原了载具的外部识别特征。从结构设计思路来看，建模时优先保证气动外形的连续性，机身曲面采用高阶连续曲面构建，避免曲面拼接处的阶差影响气动仿真的精度，各舱段的连接法兰位置做了结构预留，可匹配后续详细结构设计时的连接结构布置，货舱门的双开式结构做了铰链位置的特征还原，对应实际货舱门的开合运动逻辑。
