概念款低空悬停飞行器结构设计

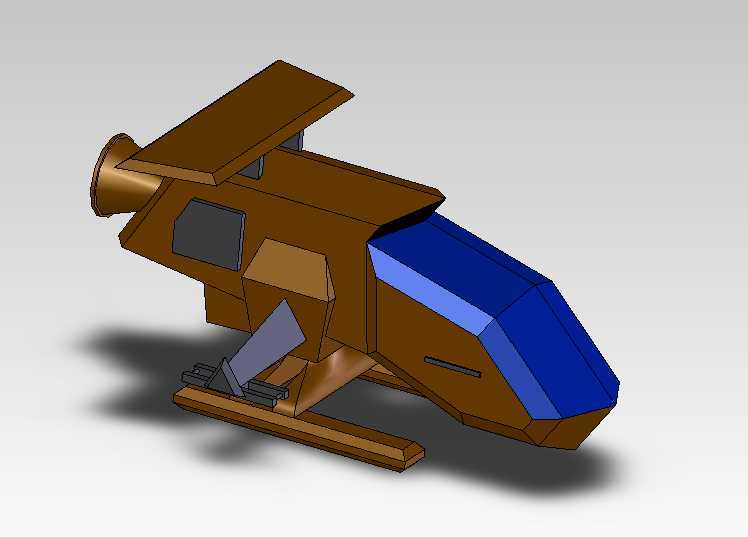

这款低空悬停飞行器的结构设计，核心围绕狭小空间内的稳定滞空需求展开，区别于常规多旋翼无人机的外露桨叶布局，采用涵道式动力集成设计，将动力单元完全收纳于机身尾部的涵道结构内，既降低了低空飞行时桨叶剐蹭障碍物的风险，也能在楼宇间、密林下方等复杂作业场景下减少碰撞损坏概率。从结构布局来看，机身采用分段式模块化设计，前部蓝色舱段为任务载荷舱，可根据作业需求更换可见光摄像模块、热成像侦测模块或者微量药剂喷洒组件，舱段与机身主体采用快拆卡扣结构，无需额外工具即可完成载荷更换，适配不同场景的快速转场需求。中部棕色机身段为核心动力舱，内置电池组、飞控主板与姿态调节机构，机身侧面预留的矩形开口为散热风道，配合内部导流结构可在长时间悬停时将电子元件工作温度控制在合理区间，避免高温引发的飞控失稳问题。尾部涵道结构集成了主升力旋翼与姿态控制舵面，顶部的水平安定面可在水平飞行时提供纵向稳定性，抵消涵道动力带来的俯仰力矩，配合机身下部的可收放式滑橇起落架，可在平整硬质地面、倾斜坡面甚至宽度不小于二十厘米的窄台面上完成起降，起落架上集成的缓冲阻尼结构，能在降落时吸收最多0.8米高度坠落的冲击载荷，保护机身内部精密元件不受损。设计过程中优先考虑了整机的重心配平，将重量占比最高的电池组布置在机身几何中心下方，让整机重心落在升力轴线正下方，悬停时无需额外的舵面补偿即可保持姿态稳定，降低飞控系统的运算负荷，也能减少动力消耗延长滞空时间。机身外壳采用多边形切面设计，并非单纯的造型考量，每一处切面的角度都经过风阻优化，在10m/s以下的低空紊流环境中，可将侧风对机身的干扰力矩降低三成左右，配合飞控的姿态修正算法，能在四级风环境下保持悬停位置偏差不超过0.3米，满足近距离精细化作业的精度要求。整机横向最大宽度不超过280毫米，纵向长度控制在520毫米以内，涵道直径180毫米，这个尺寸边界既保证了动力单元能提供足够的升力冗余，也能让飞行器穿过普通建筑的窗户、管线间隙等狭小通道，完成室内侦察、管线巡检等常规无人机无法覆盖的作业任务。机身各段的连接位置都设计有密封胶圈，可抵御小雨天气下的雨水侵入，适配户外突发天气下的短时作业需求，外壳材质选用改性ABS工程塑料，在保证结构强度的前提下将整机空重控制在600克以内，配合2200mAh的锂聚合物电池组，可实现最长18分钟的连续悬停作业。
