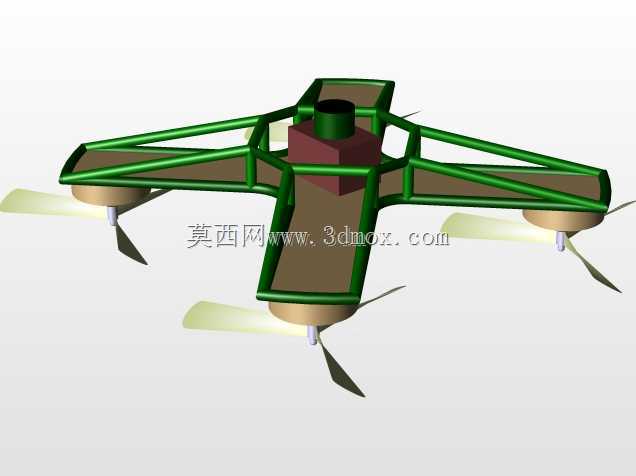

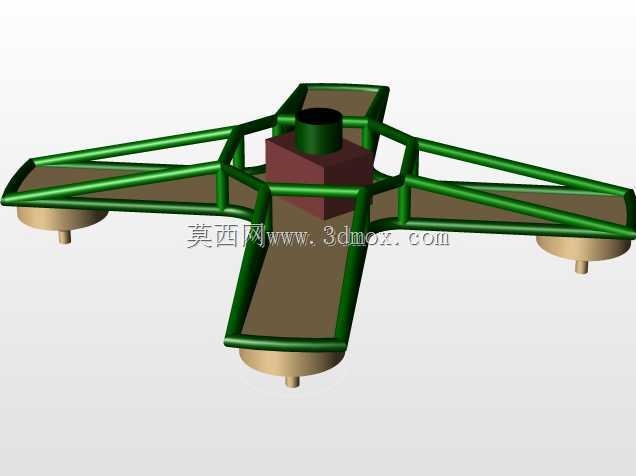

四旋翼无人机机架结构三维设计方案

该结构针对小型低空四旋翼飞行器的机体承载需求设计，核心采用交叉式管架布局，四根机臂沿中心基座呈90度等角向外延伸，机臂末端预留动力单元安装位，可适配常规外径的无刷电机与螺旋桨组件，安装位下方设置起落支撑凸台，凸台高度经过匹配计算，可保证螺旋桨旋转平面与地面留有足够安全间隙，避免起降阶段桨叶刮蹭地面造成损坏。中心基座区域做分层承载设计，上层预留飞控模块、GPS天线的安装固定位，中层设置电池仓卡位，可适配常规规格的锂聚合物电池组，下层预留电调、电源分线板的布线空间，框架杆件之间采用一体化衔接结构，减少额外拼接紧固件的使用，在保证结构强度的同时尽可能降低机体自重。从实际应用场景来看，该机架结构可适配航拍巡检、教学实验、小型载荷投送等多种低空作业需求，机臂的长度参数经过重心匹配核算，当中心区域搭载额定重量的任务载荷时，整机重心可保持在几何中心位置，避免飞行过程中出现偏航力矩额外消耗动力。框架杆件采用类圆管截面设计，相比方形截面可降低飞行过程中的正面风阻，同时杆件的壁厚参数经过受力校核，可承受常规机动飞行时的离心载荷与起降冲击载荷，不会出现结构形变。设计过程中优先考虑了装配便捷性，所有安装位的孔位均做同轴度匹配，动力单元、电控模块的安装不需要额外定制转接件，可直接采用标准紧固件完成固定，布线槽沿框架杆件内侧预留，可将所有供电与信号线缆收纳在框架内部，避免线缆外露干扰气流或者被螺旋桨剐蹭。机臂末端的起落支撑采用短凸台设计，相比加长式起落架可进一步降低整机重量，同时凸台底部做平面处理，可保证在平整硬质地面起降时的稳定性，若有草地、不平整地面起降需求，也可在凸台位置加装扩展起落架组件，预留的安装孔位可直接兼容常规配件。整体结构没有冗余设计，每一处框架杆件都承担对应的受力传导作用，从中心基座到机臂末端的力传导路径连续无突变，可将动力单元的拉力均匀分散到整个机体框架，避免局部应力集中导致的结构断裂问题，适合作为小型四旋翼无人机的基础承载平台使用，可根据不同的任务需求调整中心区域的载荷安装位尺寸，适配不同重量的任务设备。
