适配FDM3D打印的1U立方星主体框架结构

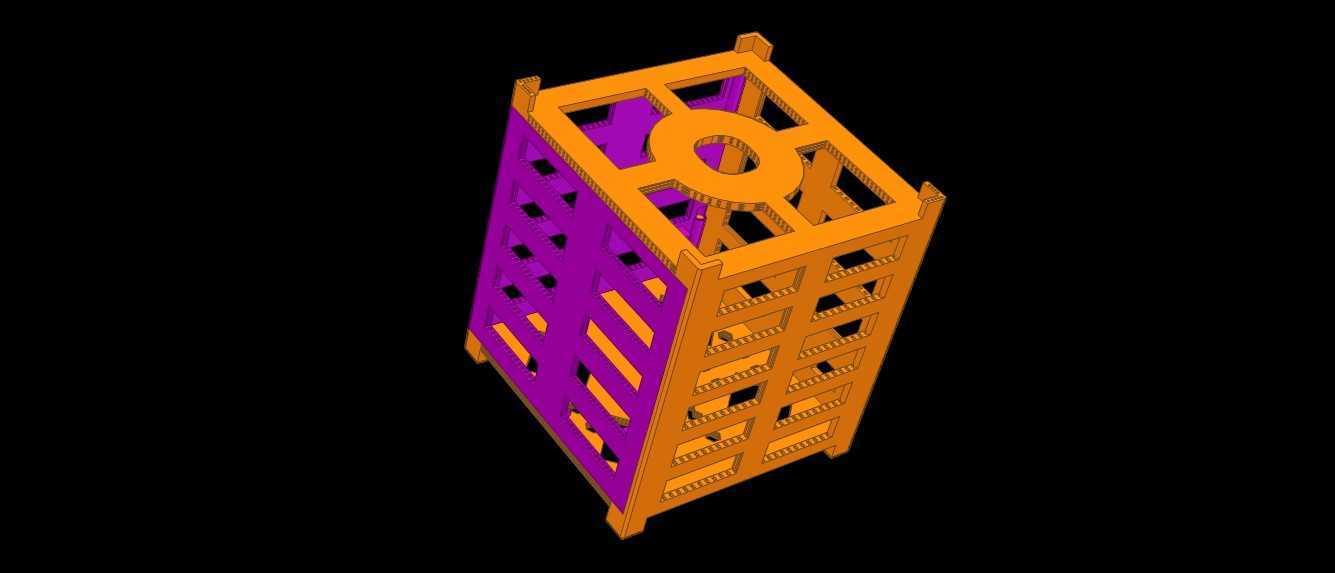

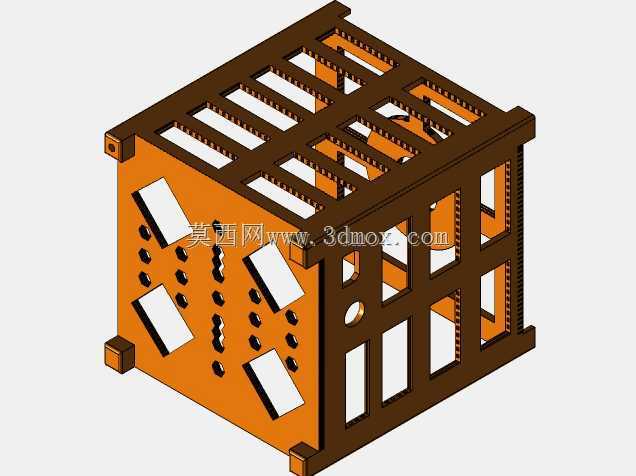

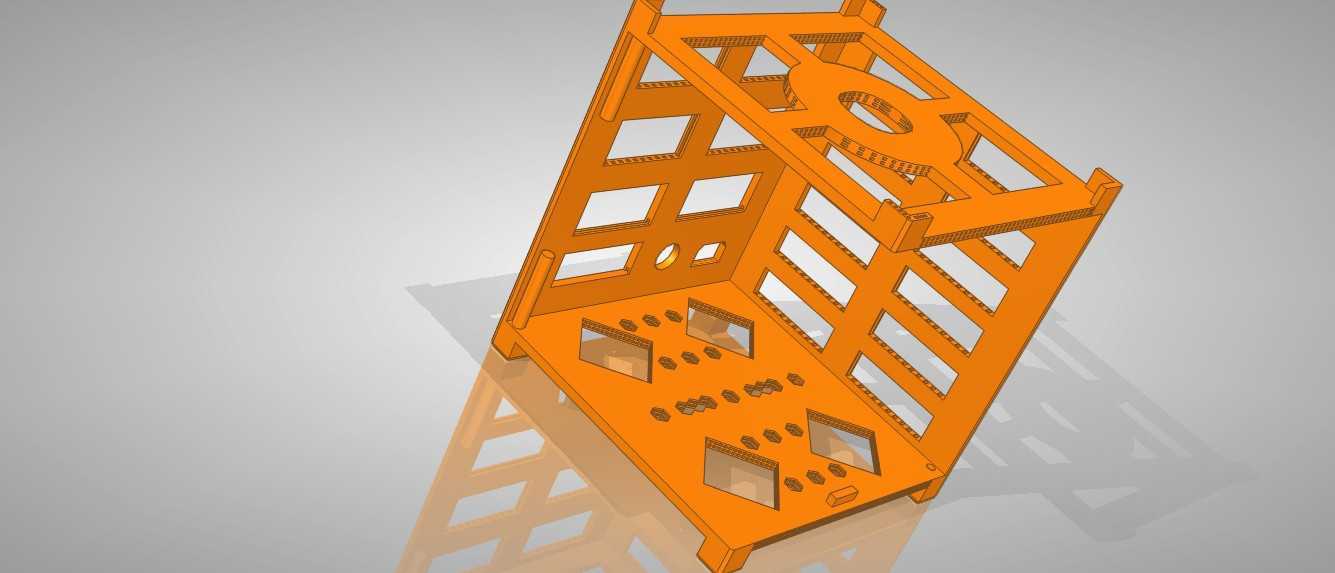

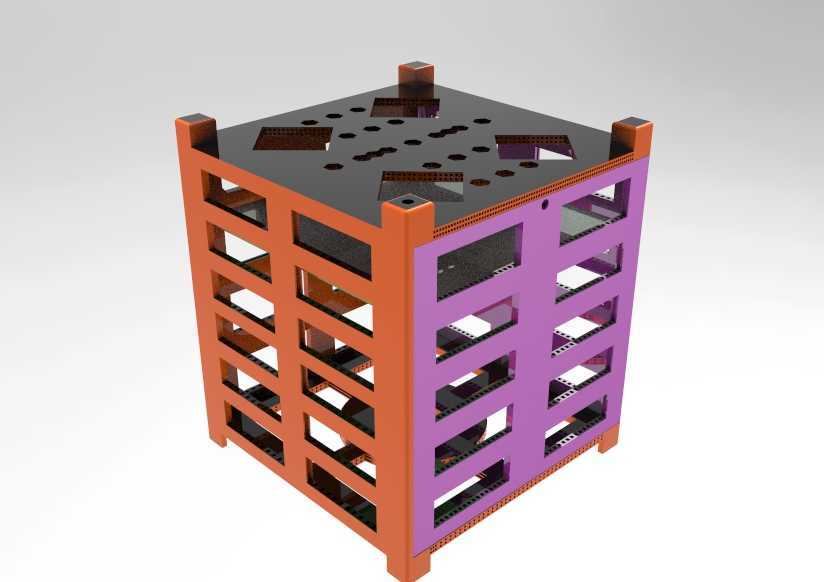

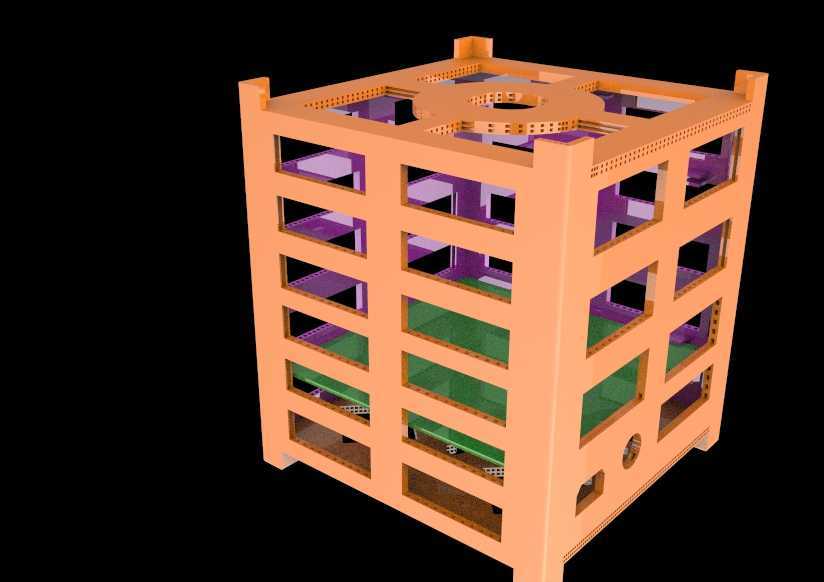

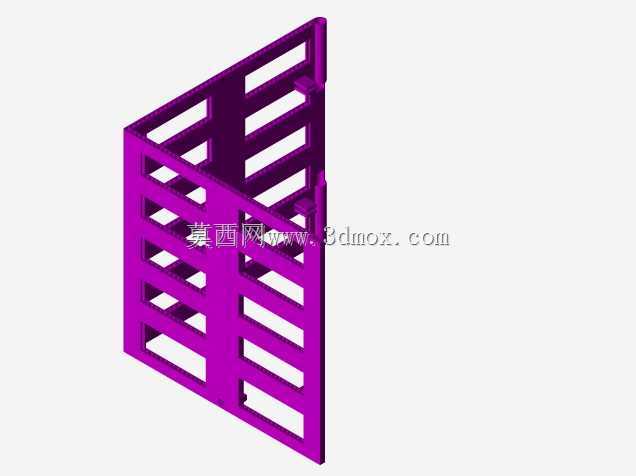

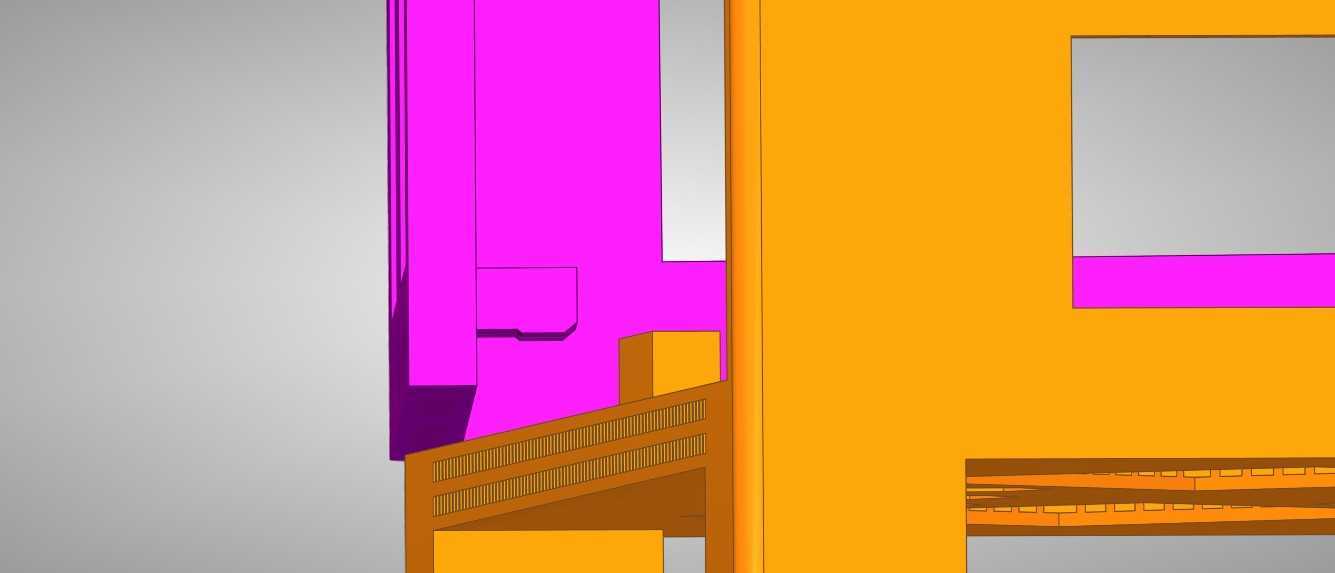

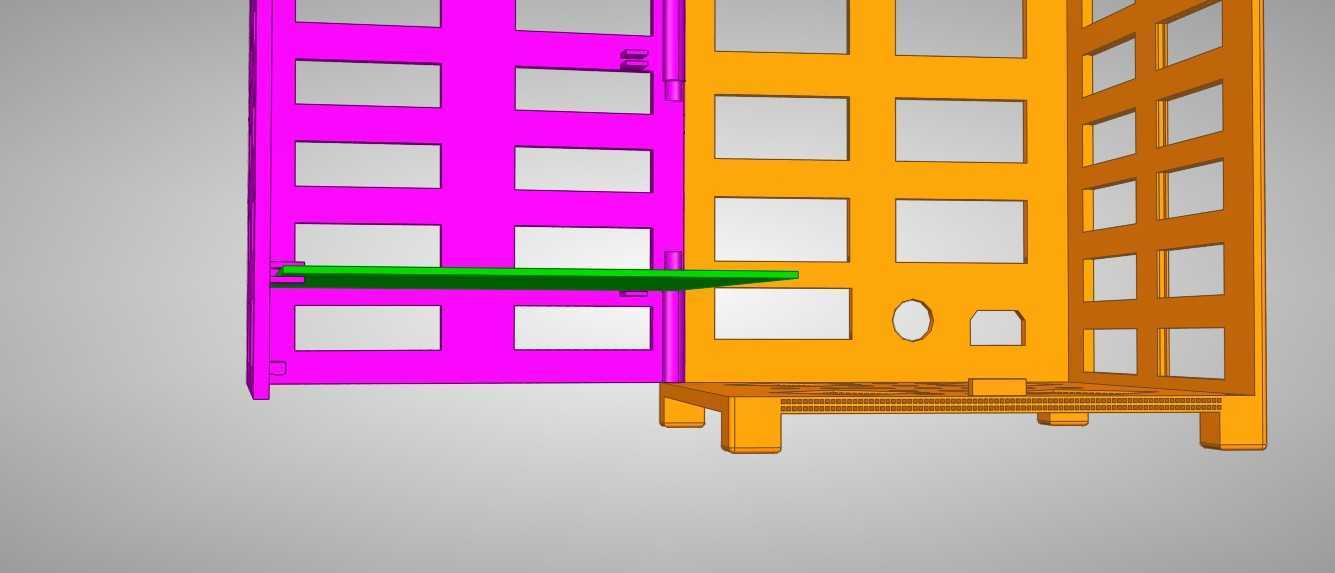

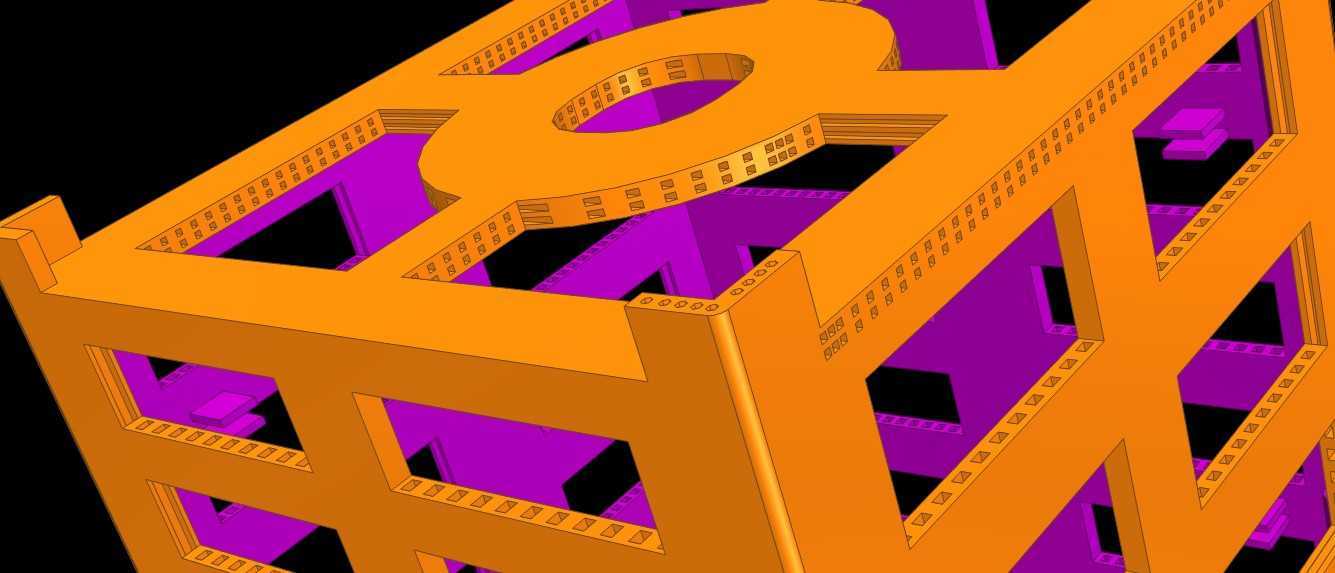

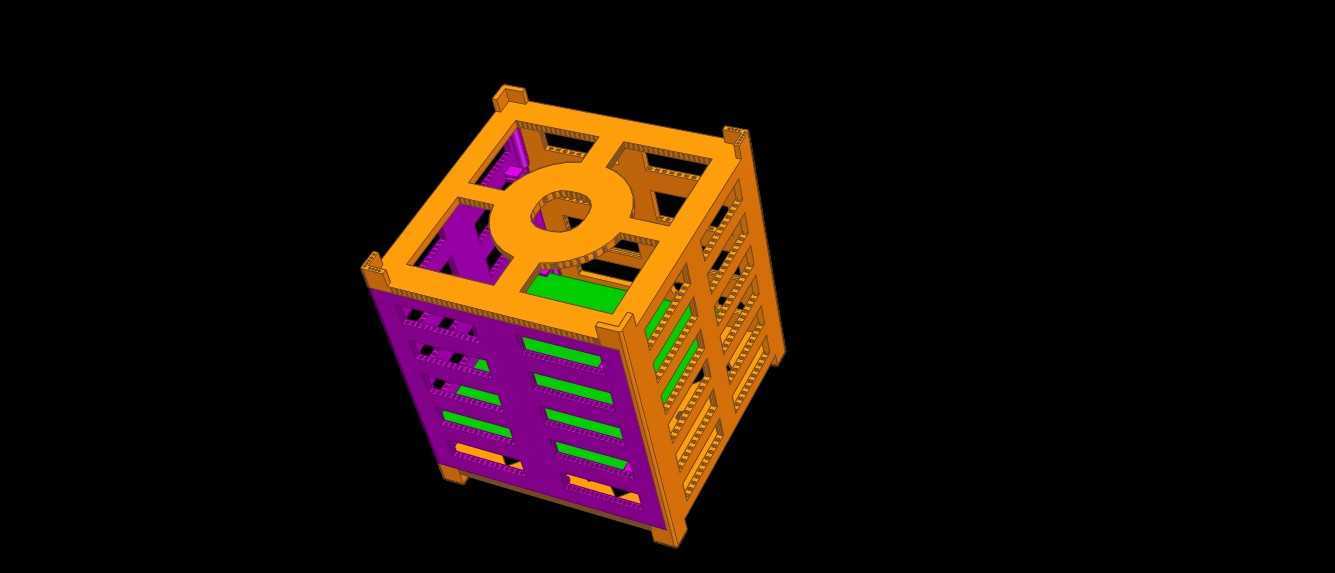

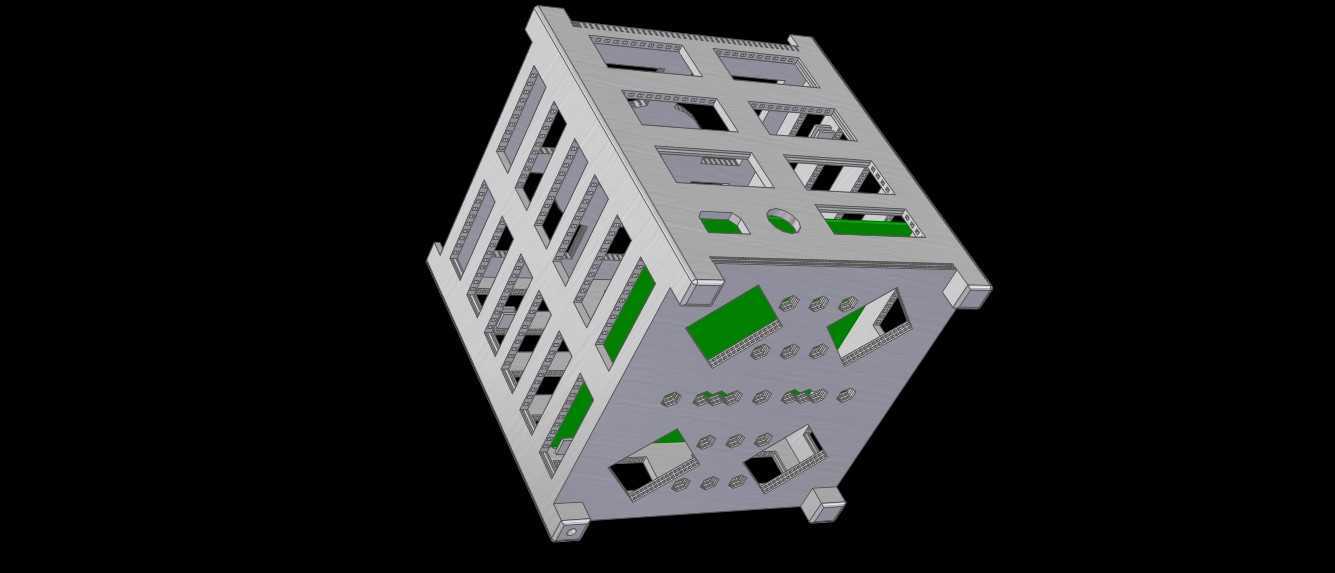

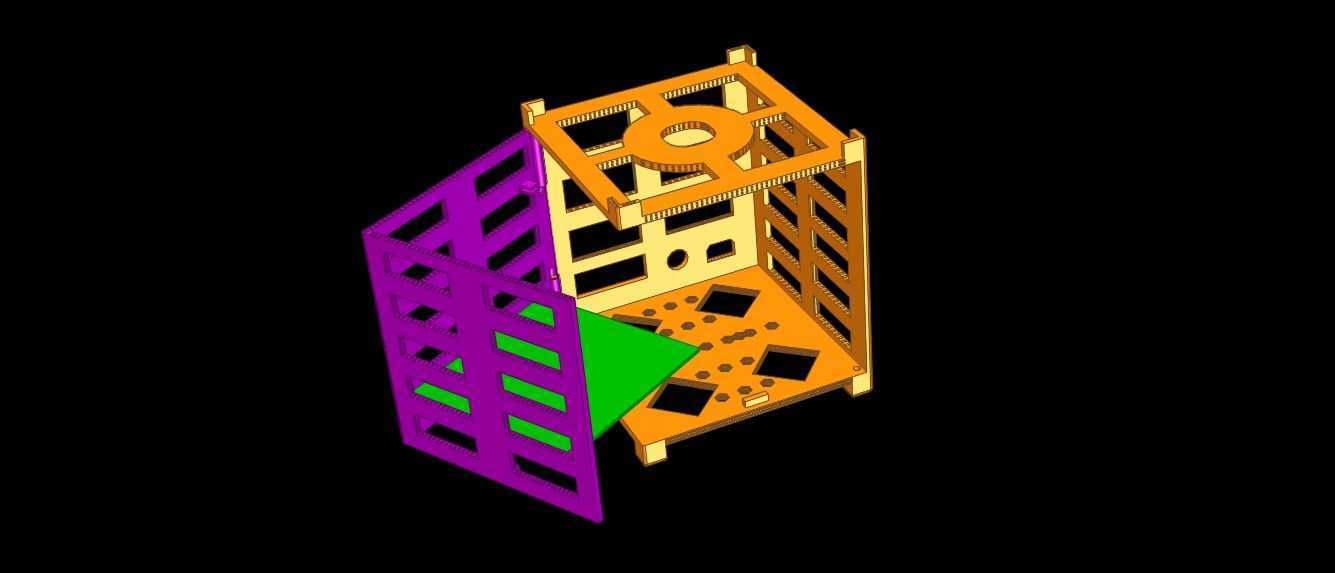

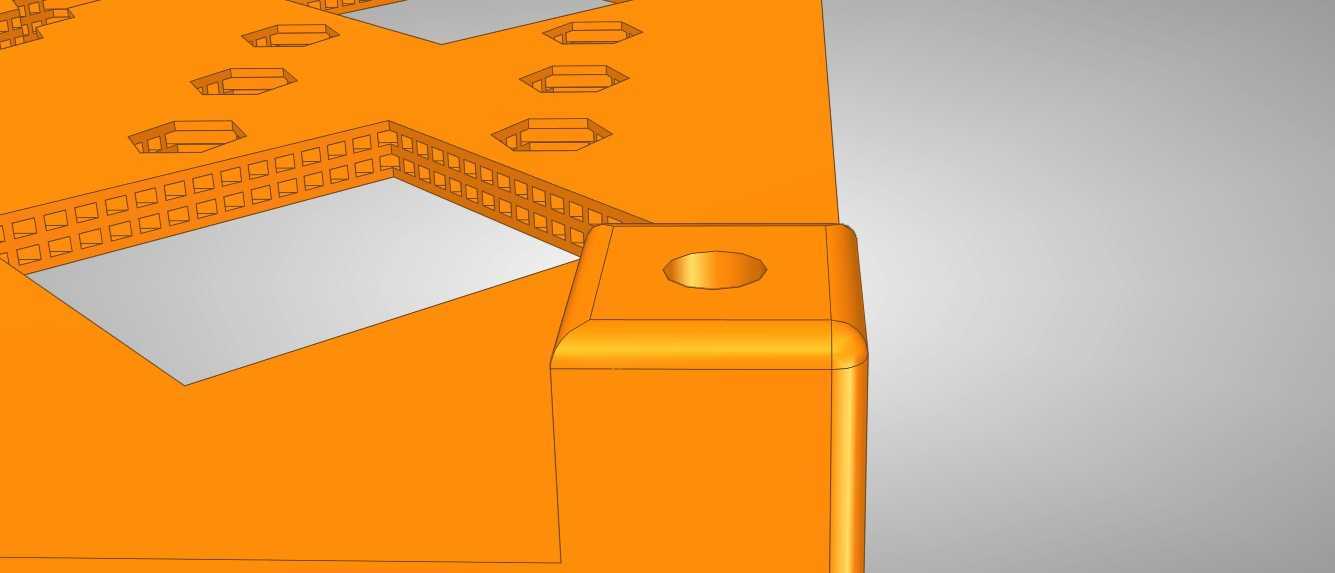

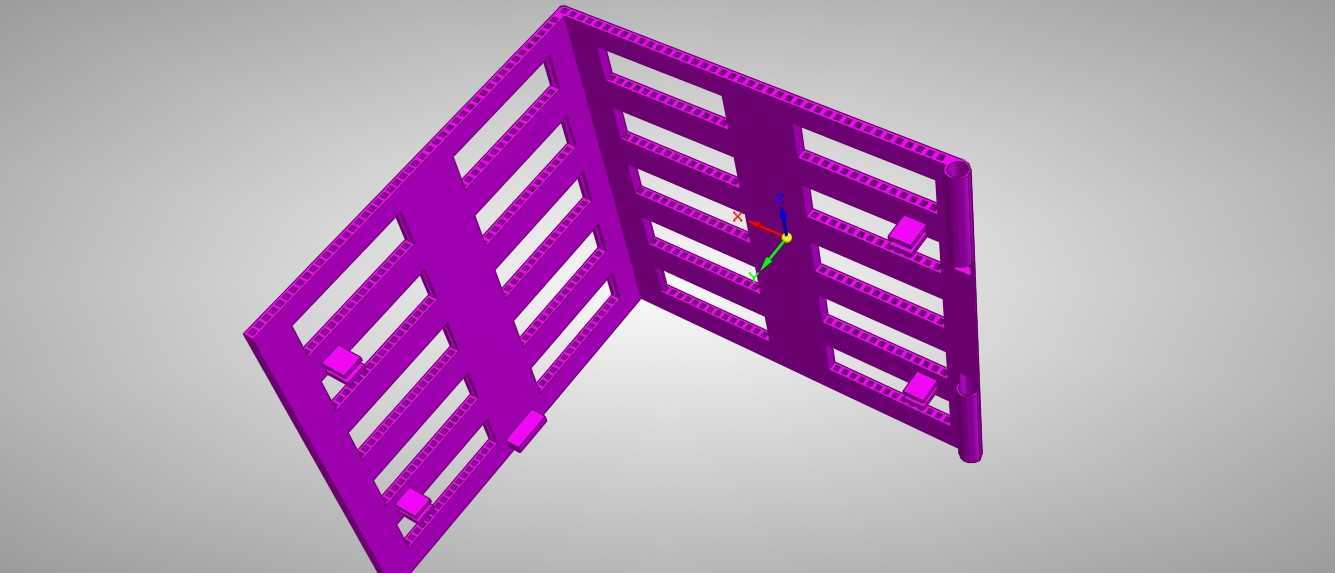

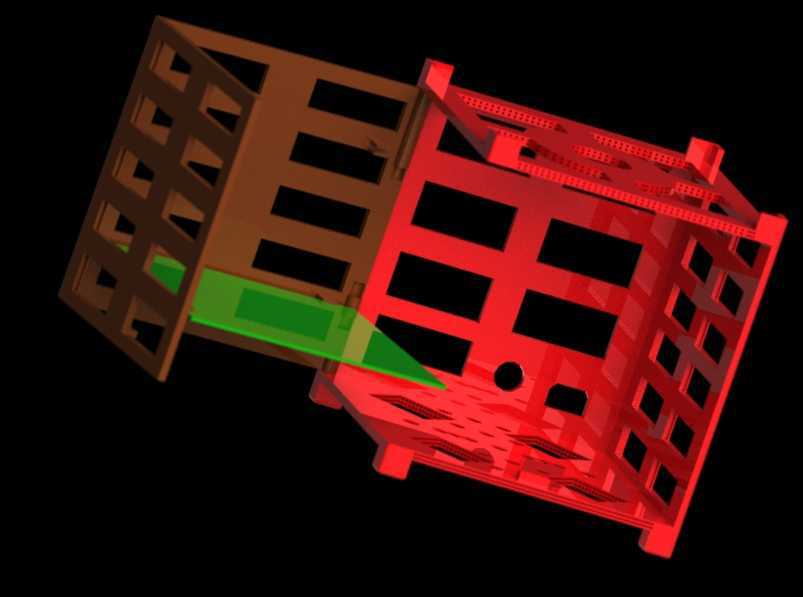

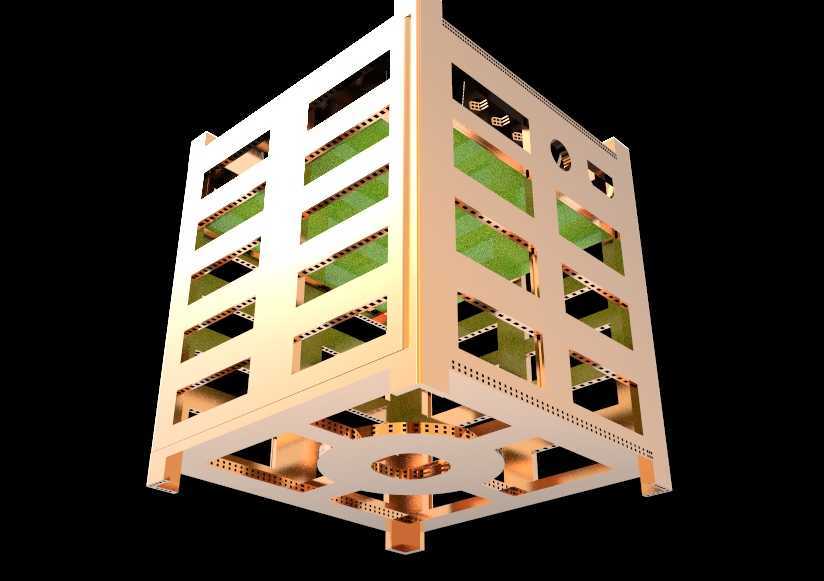

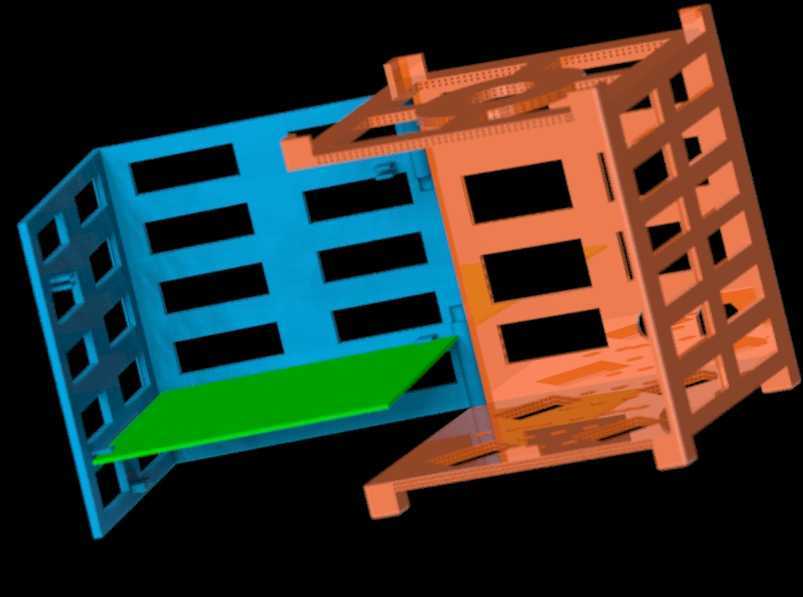

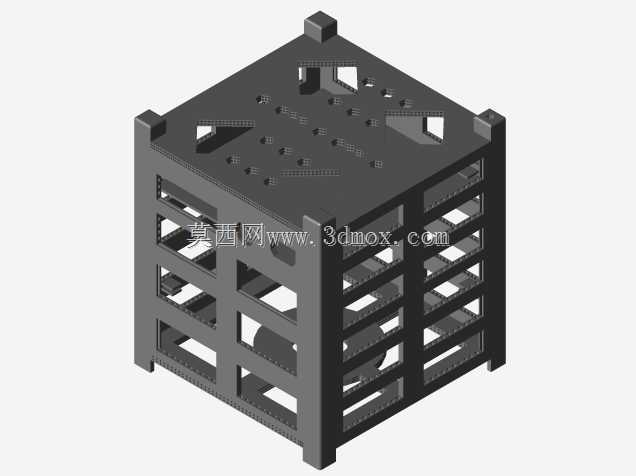

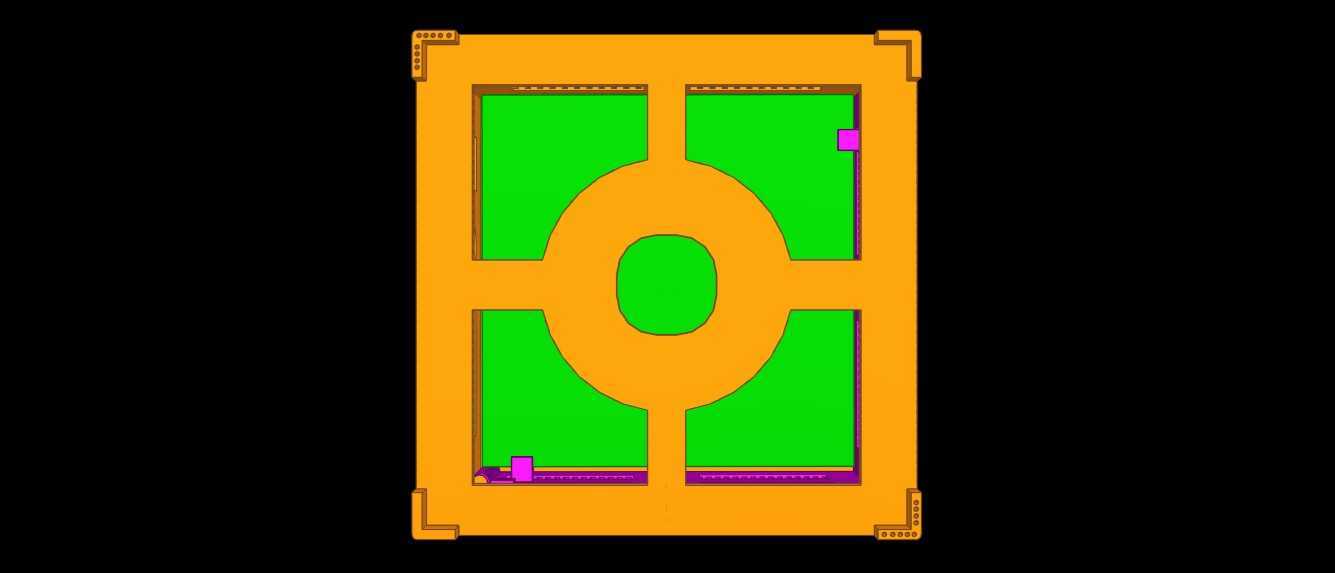

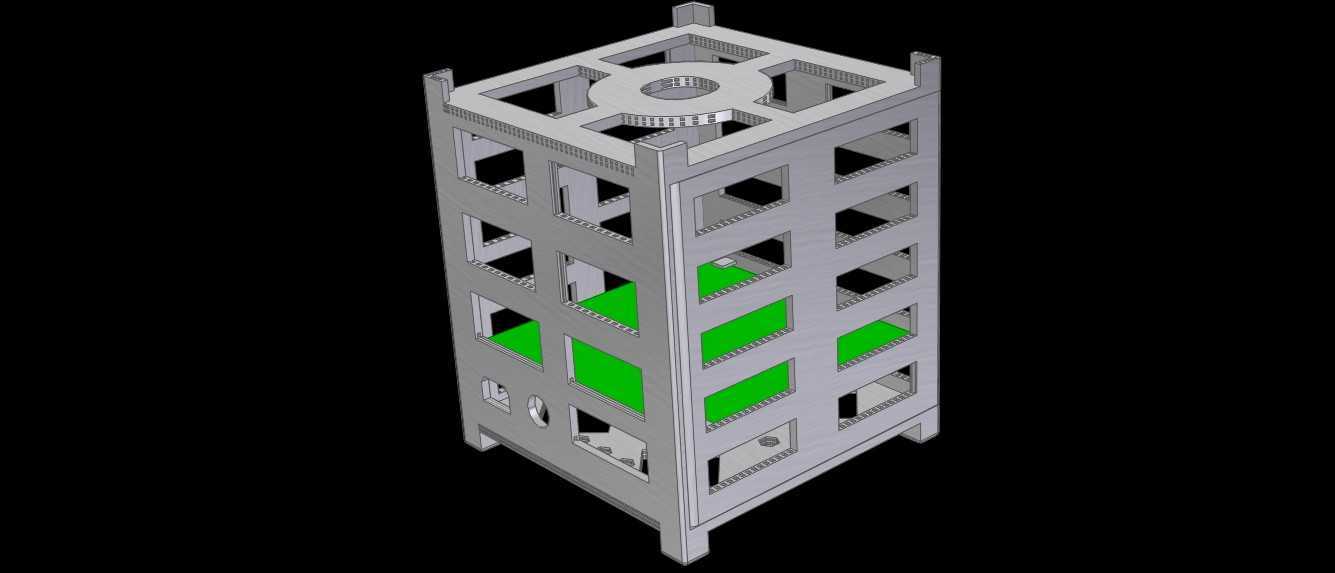

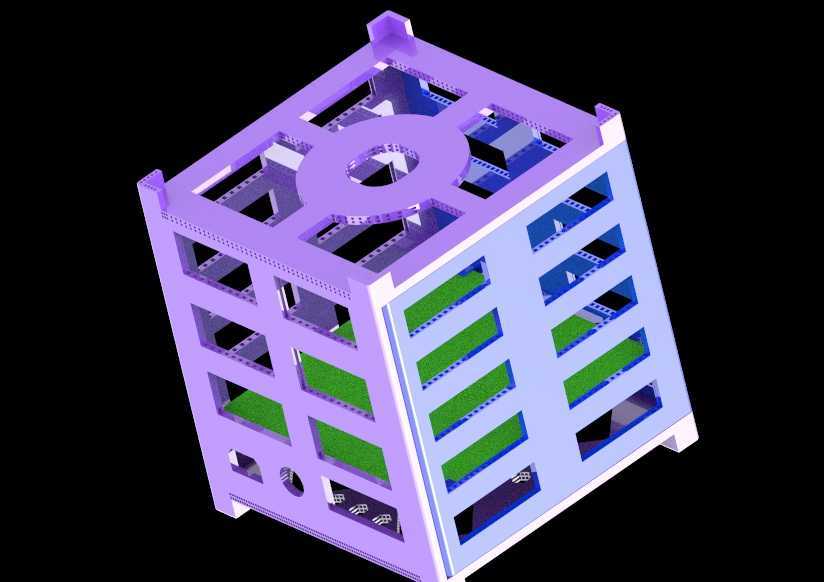

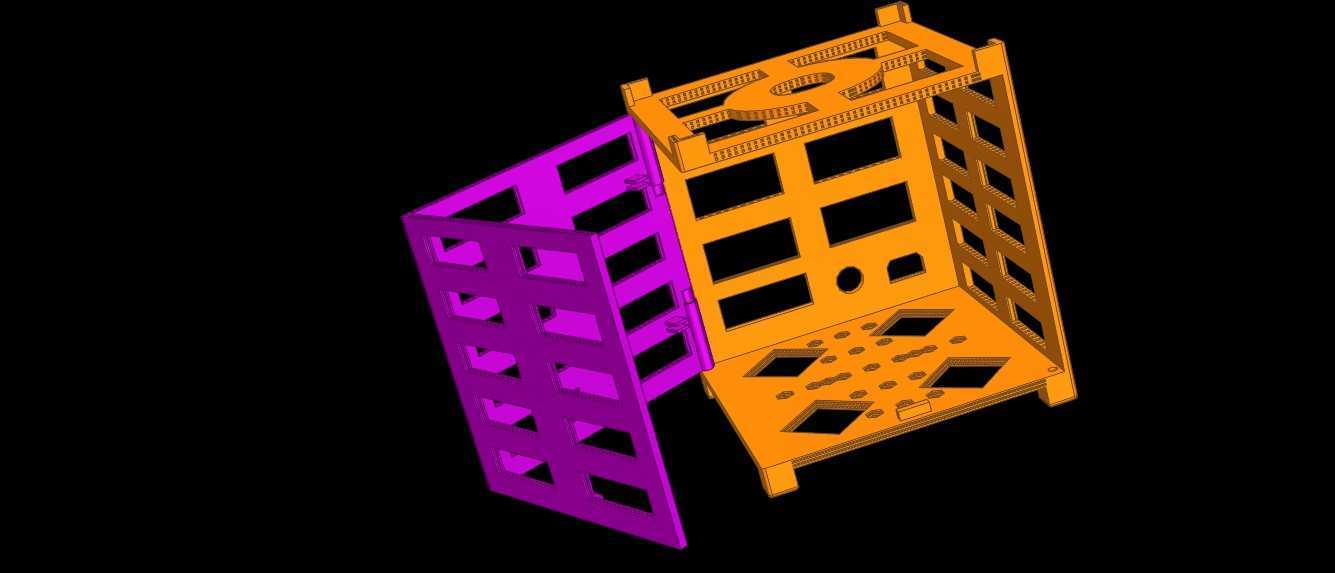

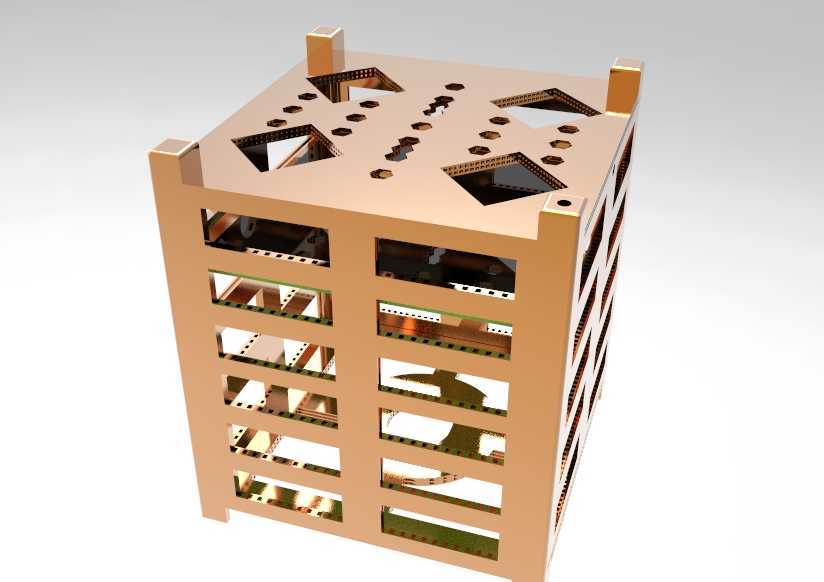

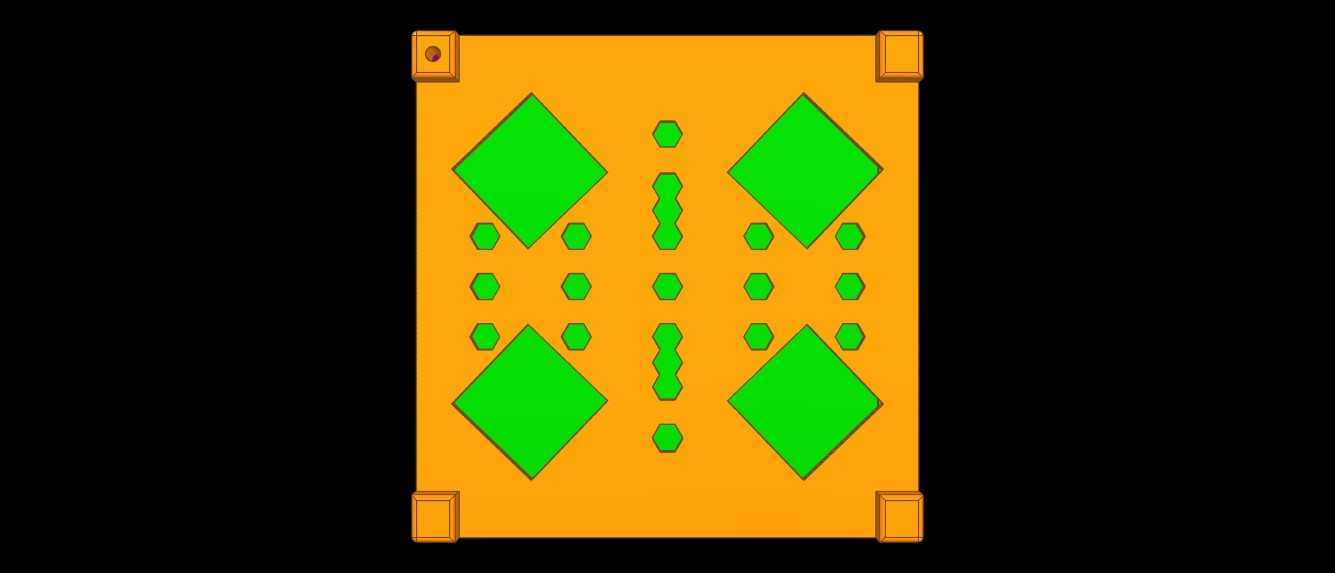

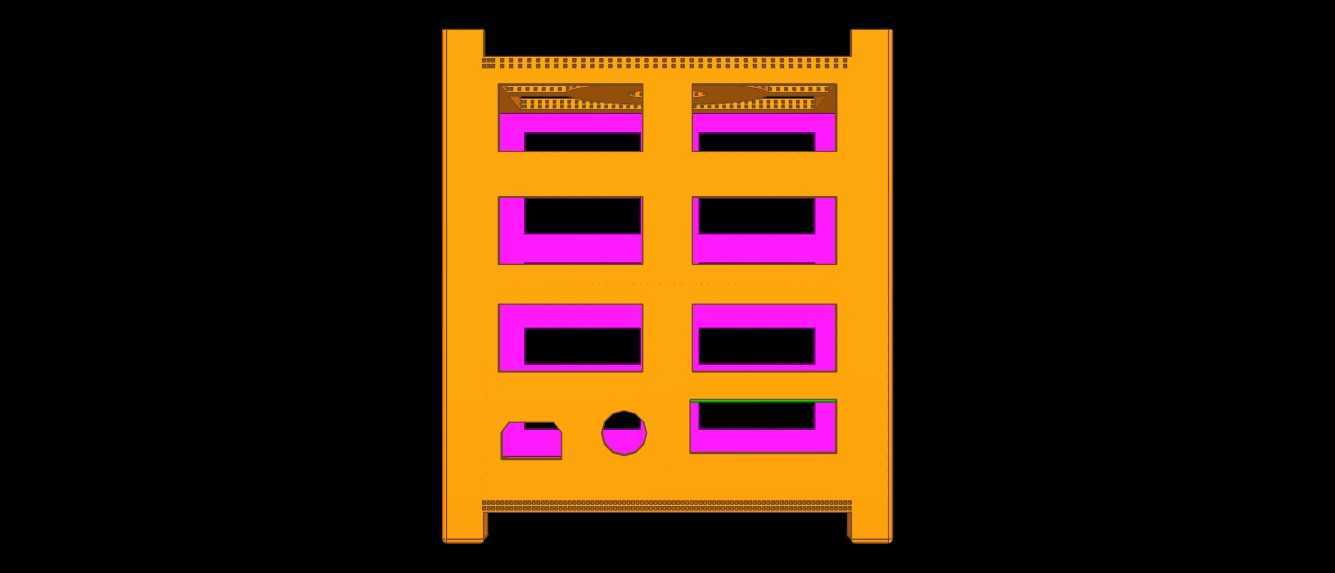

立方星作为当前微纳航天领域应用最广泛的卫星构型，其主体框架的设计直接决定整星的布线效率、散热表现与结构强度，这款1U规格的立方星框架，从设计之初就瞄准FDM熔融沉积3D打印的工艺特性做了全链路适配，规避了传统机加工框架生产周期长、定制改造成本高的痛点，能满足高校、商业航天团队快速迭代立方星原型的需求。从实际使用场景来看，这类框架主要承担整星的结构承载作用，需要为星载电路板、传感器、通信模块提供可靠的安装基准，同时要兼顾星上设备的散热通路与布线空间，传统立方星框架多采用铝合金铣削加工，虽然强度足够，但在小批量试制阶段，加工成本高、交付周期长，且内部走线槽、散热结构的调整需要重新走机加工流程，迭代效率极低，而这款框架针对3D打印的层积成型特性做了结构优化，所有壁厚、支撑结构都适配无支撑或者易拆除支撑的打印要求，不需要复杂的后处理就能直接使用。结构设计上，框架的四个侧壁以及顶部、底部的板件都采用了方形迷宫格构型，这种结构一方面能在同等重量下大幅提升框架的整体抗扭、抗弯强度，避免卫星发射阶段的振动载荷导致结构变形，另一方面迷宫格形成的连续导热通路，能将星上电路板、功率器件工作产生的热量快速传导到框架外表面，通过太空环境的辐射散热完成热交换，解决了小体积立方星内部热堆积的常见问题。框架预留了相邻的安装面，可通过配套的转接接头作为单个零件完成整星移出操作，电路板可直接安装在两个相邻面之间的预留槽位内，板间的can总线布线可以顺着迷宫格的预留间隙排布，不需要额外设计走线固定件，大幅降低整星装配的布线难度。装配环节中，框架的移动面之间预留了0.15mm的偏移距离，既保证了部件拆装的顺畅度，又不会因为间隙过大导致安装精度不足，框架自带展开开关的安装位，整星框架组装完成后总重量控制在0.254kg，符合1U立方星的重量控制要求，配套的卡扣结构可以直接将移动部件固定在主体框架上，不需要额外设计紧固件连接结构，减少了整星的零件数量。从安装边界来看，这款框架严格遵循1U立方星的标准外形尺寸规范，外部尺寸完全匹配立方星的通用部署接口要求，不需要额外做适配修改就能直接接入标准的立方星分离机构，内部的安装槽位预留了通用电路板的安装孔位，可兼容市面上主流的立方星商用板卡，框架边角处做了凸起的防护结构，能在装配、运输过程中避免框架主体面受到磕碰损伤，顶部预留的环形安装位可用于安装星载天线或者对地观测传感器的固定座，底部的接口可直接连接分离机构的对接端，满足发射阶段的固定要求。
